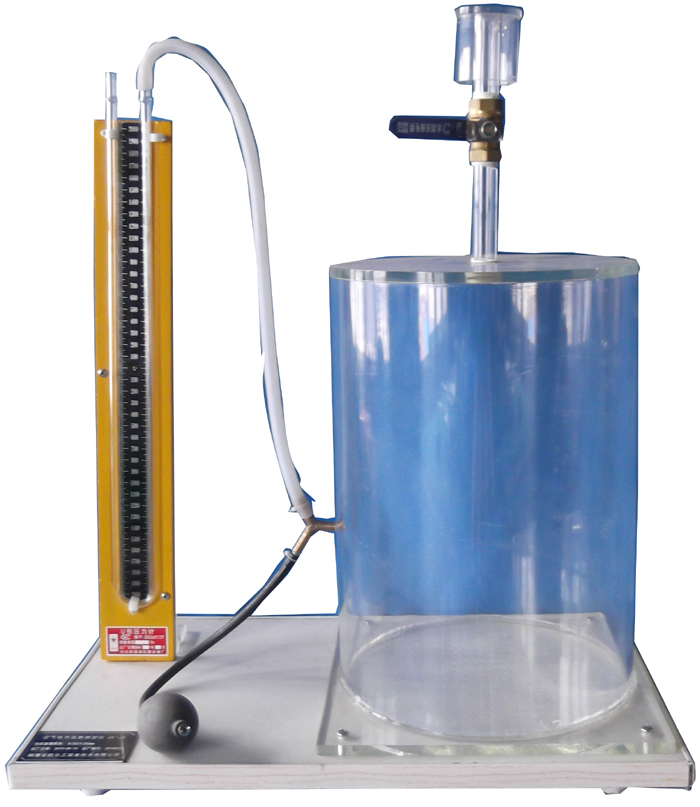

SB-300空气绝热指数测定装置
实验目的：观察和分析热力学系统的状态和过程特性。熟悉以绝热膨胀、定容加热基本热力过程为工作原理的测定绝热指数实验。通过对刚性容器充放气现象的观察与测试,经过理论分析,从而找出测定空气绝热指数的方法。能准确测定空气绝热指数。主要配置：有机玻璃加厚筒体、充气球、压力计、活塞、不锈钢实验台等。
技术参数：
1、实验台本体尺寸Φ250×350mm,硬质透明玻璃材质,上配手动充气球。
2、压力计,±2000Pa?U型压力计。
3、外形尺寸：600×300×500mm,外形为不锈钢支架。
热工实验装置系列
序号 |
名称 |
型号 |
可开实验 |
单价（元） |
1 |
饱和蒸汽P-t关系实验仪 |
SB-PT |
可测得饱和水液面压力的饱和蒸汽温度,观察相应压力温度下的沸腾现象,绘制关系曲线。 |
5500 |
2 |
自由对流横管管外放热系数测试装置 |
SB-ZDH |
配有不同直径长度的四根试验管,测定水平单管的自由运动放热系数,整理出准则方程式。 |
Ⅰ-22000 Ⅱ-40000 |
3 |
强迫对流单管管外放热系数测试装置 |
SB-DG |
Ｉ型测定空气横向流过单管表面的平均放热系数和热阻,整理成准则方程式。 Ⅱ型台式、小型装置。 |
Ⅰ-36000 Ⅱ-49000 |
4 |
强迫对流翅片管簇管外放热和阻力测试装置 |
SB-CPG |
测定空气横向流过管簇表面时管外放热系数和热阻,求得管外放热系数的无因次式。 |
Ⅰ-39000 Ⅱ-49000 |
5 |
稳态平板法测定绝热材料导热系数实验台 |
SB-JRDR |
应用一维稳态导热过程的基本原理。 |
Ⅰ-35000 Ⅱ-45000 |
6 |
热电偶校验装置 |
SB-RDO |
可做教学实验型热电偶的标定和校验 |
10500 |
7 |
热电阻校验装置 |
SB-RDZ |
可标定热电阻及低温热电偶 |
30000 |
8 |
空气定压比热测定仪 |
SB-QSBR |
可测300℃以下气体的定压比热。 |
12000 |
9 |
中温法向辐射率测量仪 |
SB-ZFF |
利用比较法测试固体表面法向辐射时的物体黑度。 |
11000 |
10 |
热管换热器实验台 |
SB- ? HRQ/Z |
可进行传热系数和热效率计算,采用热电偶测温,温度数显。 |
Ⅰ-15000 Ⅱ-23000 |
11 |
综合传热性能试验台 |
SB-CR/Z |
由六种不同性能的传热管、蒸汽发生器和风机组成,测算每根管的总传热系数。 |
31000 |
12 |
顺逆流传热温差试验台 |
SB-SN |
可进行套管式换热器顺逆流传热温差试验,为热水—冷水换热。 |
Ⅰ-22000 Ⅱ-37000 |
13 |
二氧化碳P-V-t关系仪 |
SB-PVT |
测定CO2在不同压力下饱和蒸汽和饱和液体的比容以及CO2饱和温度和饱和压力的对应关系。 |
带制冷26000 不带制冷 198000 |
14 |
非（准）稳态导热仪 |
SB-FWD |
测量绝热材料的导热系数、导温系数和比热。 |
Ⅰ-15000 Ⅱ-23000 |
15 |
气—气式翅片管换热器 实验台 |
SB-QQH |
测量换热器换热量与热端介质温度关系,热管倾斜角度对热管性能的影响。 |
Ⅰ-30000 Ⅱ-37000 |
16 |
换热器综合试验台 |
SB-HR/ZH |
配置螺旋板、列管和套管三种换热器,为热水—冷水换热。 |
Ⅰ-36000 Ⅱ-47000 |
17 |
喷管实验台 |
SB-PG |
演示喷管压力的流量变化规律,观察临界压力和最大流量现象（不含真空泵）。 |
Ⅰ-20000 Ⅱ-39500 |
18 |
空调制冷换热综合实验装置 |
SB-KZH/Z |
用于直流空调过程演示 |
Ⅰ-80000 Ⅱ-120000 |
19 |
液体导热系数测试装置 |
SB-YD |
热面温度200℃以下。 |
Ⅰ-14000 Ⅱ-23000 |
20 |
蒸汽冷凝时传热和给热系数测定装置 |
SB-ZL/CG |
测定蒸汽在水平管内时的传热系数和给热系数。 |
Ⅰ-20000 Ⅱ-30000 |
21 |
气—液式翅片管换热器实验台 |
SB-QYCH |
为空气—热水换热式。 |
Ⅰ-30000 Ⅱ-45000 |
22 |
导热系数测试仪 |
SB-DRH |
测定干燥或不同含湿状态下匀质板状、胶状、液态状、粉末状材料的导热试验。 |
57000 |
23 |
导热系数测试仪 |
SB-DRX |
热线法进行导热系数的测定试验。 热流法进行导热系数的测定试验。 |
200800 |
24 |
伸展体的导热特性实验台 |
SB-SZD |
1、了解热电偶测温的方法 2、求解具有对流换热条件的伸展体导热的特性 |
18000 |
25 |
大容器水沸腾实验台 |
SB-DFR |
通过本试验观察水在大容器内沸腾的现象。建立起水泡状沸腾的感性认识。改变试件的热负荷,同时测定加热功率及表面温度,即可绘制大容器内水泡沸腾区的沸腾曲线。 |
70000 |
26 |
汽液两相流教学实验台 |
SB-QYL |
本产品适合热能工程、化学工程、核动力工程与技术专业。 |
22000 |
27 |
建筑材料热阻热流计算测量试验装置 |
SB-RZ |
测量建筑维护构建〈150mm热阻及传热系数,热电偶传感器,热流计,温度,热阻信号采集系统,万能信号采集系统,万能信号多路巡检仪,数据通讯及处理软件等 |
I-30000 II-65000 |
28 |
铂丝表面黑度测定仪 |
SB-HD |
能测100-500℃铂丝表面的黑度。 |
40000 |
29 |
压气机性能实验台 |
SB-YQJ |
W、耗功率P、多变压缩指数n、容积效率ηv等性能参数,或用面积仪测出示功图的有关面积并用直尺量出有关线段的长度,从而得出压气机的上述性能参数。 |
Ⅰ-25000 Ⅱ-62000 |
30 |
球体法测粒状材料的导热系数实验台 |
SB-QT/DR |
测量松散颗粒状材料的导热系数球 |
Ⅰ-23000 Ⅱ-37000 |
