[产品型号]:SB-LLZ [产品名称]:流体力学综合实验装置 [价?????格]: [在线客服]:

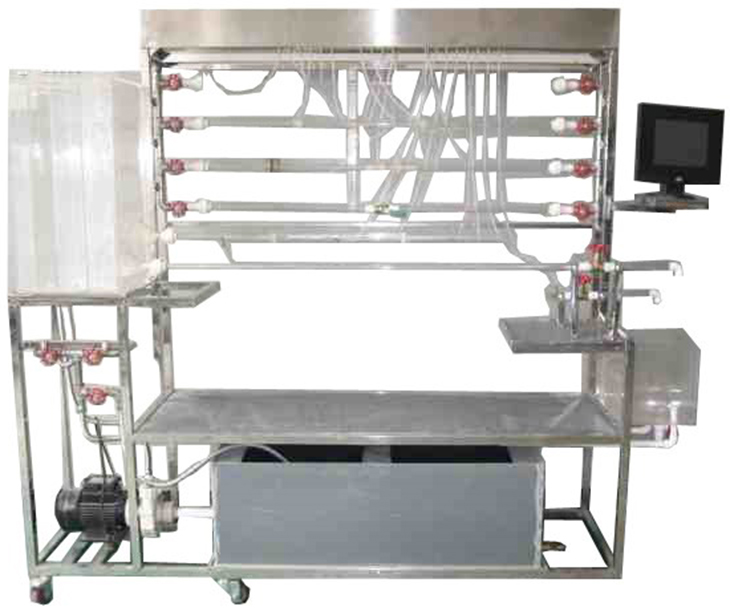

SB-584R流体力学综合实验装置

化工生产实习是可使化工专业学生巩固自身化工理论学习、提升其实际动手能力与实际操作能力的有效方式。化工行业是一种危险性较高的行业,许多化工企业为对潜在风险进行规避,一般情况下不愿意接受未毕业学生来企实习的。此种条件下,虚拟仿真实训的实地生产实习方式应运而生,学生可利用虚拟仿真实训来有效提升自身实际操作能力,尽量避免安全风险的发生。

1、外形尺寸:2200×600×1900mm

2、工作电压:220V功率:小于等于200W

3、主要用途:可测定雷诺、伯努力、沿程阻力系数和突扩、突缩、阀门局部阻力系数、可进行孔板、文丘里和皮托管流量系数的实验。

4、主要配置:

移动式不锈钢实验台、储水箱;雷诺测试管;伯努利测试管;沿程阻力系数测试管;突扩、突缩测试管;阀门局部阻力系数测试管;孔板流量计测试管;文丘里流量计测试管;和皮托管测试管;测压板直接显示总水头线和测压管水头线;压力传感器24套、流量传感器4套、温度传感器1套、触摸屏、测压板。

5、运行环境:常温,相对湿度:≤90%RH,电源:220V/50Hz

6、雷诺管:长1400mm、内径14mm,有机玻璃。

7、伯努利管:总长1350mm、内径14mmφ27mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。

8、沿程阻力管:长1300mm、内径φ14mm,有机玻璃制作,两测压点间的距离:1000mm

9、局部阻力管:长1300mm、内径φ14mmφ20mm,有机玻璃制作。

10、孔板流量计测试管:内径φ14mmφ8mm

11、文丘里流量计测试管:内径φ14mmφ8mm

12、水泵

功率:200W

流量:5580L/h

扬程:4

出水口径φ24.5mm上下浮动5mm

13、实验水箱:有机玻璃制成,35L,上装指示液盒。

14、蓄水箱:容积约60L,PVC板焊制而成。

15、实验所用的流体-水为全循环设计。

16、同屏实时显示流量、雷诺数、压力、温度。

177寸嵌入式一体化触摸屏,MCGS嵌入式组态软件,具备强大的图像显示和数据处理功能。

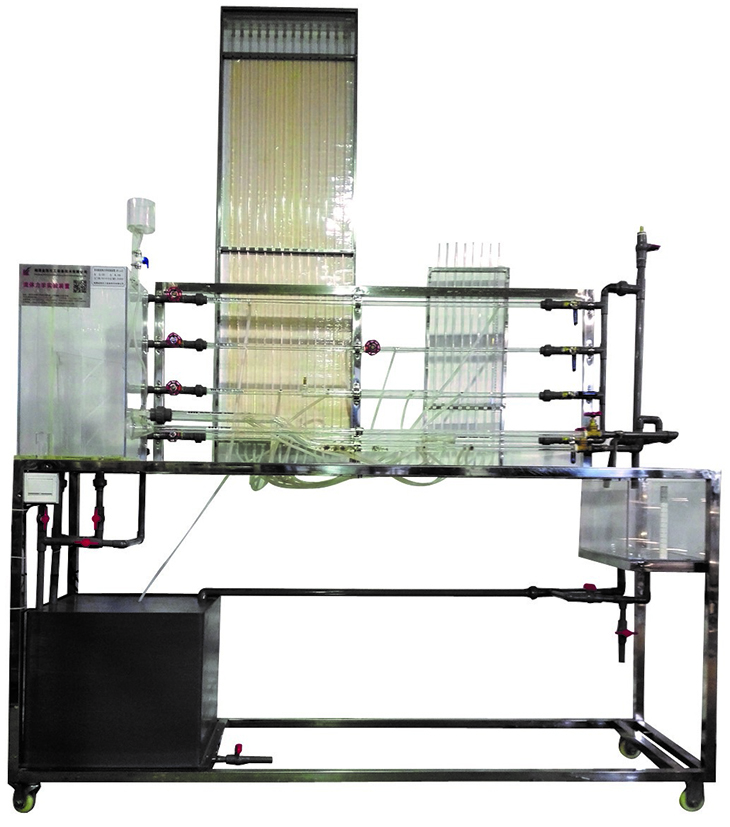

SBLT-601流体力学综合实验装置

一、流体力学综合实验设备特点:

1、本试验台为新型流体力学综合试验台,结构小巧,布置合理,一台多用。

2、试验水箱和管道采用厚壁优质透明有机玻璃管,实验现象清晰,方便学生观察。

3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

4、装置设计可360度观察,实现全方位教学与实验。

二、实验目的:

1、适合于工程流体力学(水力学)教学实验。

2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

三、主要配置:

雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。

四、技术参数:

1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。

2、雷诺管:长度1100mm、内径Φ15mm,有机玻璃。

3、伯努利管:总长1100mm、内径Φ20mmΦ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。

4、沿程阻力管:长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离:800mm

5、局部阻力管:总长1100mm、内径Φ14mmΦ23mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测定流体流经铜闸阀的前后压差,以及对文丘里流量计进行校核。

6、实验流量Q=018 L/min,毕托管实验流速:100200cm/s,最大静压水头400mmH2O

7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。

8、静音环保型水泵:扬程:12m,流量:15L/min,功率:120W

9、计量槽:容积10L透明有机玻璃制作,带计量刻度。

10、实验水箱:有机玻璃制成,容积40L,上装指示液盒,指示液为红墨水。

11、蓄水箱:容积约100L,PVC板焊制而成。

12、实验所用的流体-水为全循环使用设计,充分节约水资源。

13、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。

14、外形尺寸:1600×550×2000mm(长××高),框架为可移动式设计,带脚轮及禁锢脚。

SBLT-601/II数字型流体力学综合实验装置

一、数字型流体力学综合实验设备特点:

1、本试验台为新型流体力学综合试验台,结构小巧,布置合理,一台多用。

2、试验水箱和管道采用厚壁优质透明有机玻璃管,实验现象清晰,方便学生观察。

3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

4、装置设计可360度观察,实现全方位教学与实验。

5、本试验台配有高精度压力传感器测量压差,配备数据采集软件。

二、实验目的:

1、适合于工程流体力学(水力学)教学实验。

2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

三、主要配置:

雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、压力传感器、流量传感器、温度传感器、万能信号输入巡检仪、软件、不锈钢框架、控制屏。

四、技术参数:

1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。

2、雷诺管:长度1100mm、内径Φ15mm,有机玻璃。

3、伯努利管:总长1100mm、内径Φ20mmΦ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。

4、沿程阻力管:长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离:800mm

5、局部阻力管:总长1100mm、内径Φ14mmΦ24mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测定流体流经铜闸阀的前后压差,以及对文丘里流量计进行校核,文丘里流量计喉径φ6.5mm

6、实验流量Q=018 L/min,毕托管实验流速:100200cm/s,最大静压水头400mmH2O

7、流量测量:DN15涡轮流量计,量程:0.26 m3h

8、本装置分别用压差传感器、压力传感器测量压差。

1号差压传感器量程为0-10KPa,输出信号4-20mA,可测量沿程压差、突扩压差。

2号差压传感器量程为0-10KPa,输出信号4-20mA,可测量突缩压差。

3号差压传感器量程为0-100KPa,输出信号4-20mA,可测量阀门压差、文丘里压差。

9、温度传感器:进口PT100温度传感器,测温范围-40-150℃

10、水泵:最高扬程:15m,最大流量:30L/min,转速2800r/min,功率250W

11、测压计由8根直径φ8mm的有机玻璃管固定在测压架上,测量伯努利管压差,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。

12、计量槽:容积10L透明有机玻璃制作,带计量刻度。

13、实验水箱:有机玻璃制成,容积40L,上装指示液盒,指示液为红墨水。

14、蓄水箱:容积约100L,PVC板焊制而成。

15、实验所用的流体-水为全循环使用设计,充分节约水资源。

16、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。

17、模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量、压差等模拟量信号采集,配数据采集软件一套。

18、外形尺寸:2000×550×2000mm(长××高),框架为可移动式设计,带脚轮及禁锢脚。
