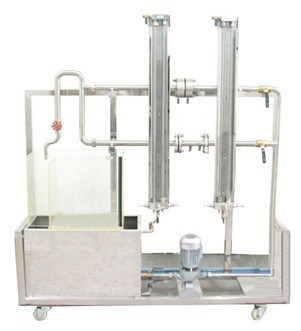

SB-LX流量计校核实验装置
实验目的：
1、熟悉节流式流量计的构造及应用。
2、掌握流量计的流量校正方法。
3、通过对流量计量系数的测定,了解流量系数的变化规律。
主要配置：
水泵、孔板流量计、文丘里流量计、计量水槽、秒表、U型压差计、蓄水箱、不锈钢框架及管路、控制屏。
技术参数：
1、水泵：最大流量30L/min、最高扬程16m、功率370W、工作电压220V、转速2850r/min
2、孔板孔口径：dO=8mm,不锈钢材质。
3、文丘里管喉径：dV=8mm,不锈钢材质。
4、计量槽容积：15L,蓄水箱容积：20L。
5、实验所用的流体--水为全循环设计。
7、框架为不锈钢,结构紧凑,外形美观,操作方便。
8、外形尺寸：1500×500×1500mm。
数据采集型（SB-LX /Ⅱ）：配计算机、微机接口和数据处理软件、压差传感器、涡轮流量计及流量积算仪。能在线监测压差、流量等实验数据。
