[产品型号]:SB-JB/Z [产品名称]:精馏-泵性能组合实验装置 [价????格]: [在线客服]:

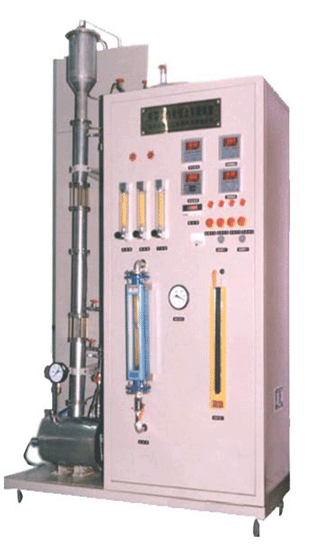

SB-JB/Z精馏-泵性能组合实验装置


实验目的:
1、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。
2
、了解并熟悉离心泵的工作原理。
3
、熟悉精馏单元操作过程的设备与流程,了解板式塔结构与流体力学性能。
4
、掌握精馏塔的操作方法与原理。
5
、学习精馏塔效率的测定方法。
主要配置:
精馏塔、冷凝器、再沸器、压力表、U型压差计、液体流量计、离心泵、各种阀门和管件、各种仪表、不锈钢框架、控制屏。
技术参数:
1
、精馏塔塔径:φ50mm,塔板数13块,(特设两节观察用玻璃塔节),板间距:100mm,孔径:φ2mm,开孔率:6.2%
2
、冷凝器管径:φ12mm,换热面积:0.0568㎡。
3
、再沸器采用不锈钢制作,内置电加热管加热,总加热功率为2000W,分两组,各1000W
4
、压力表量程:0.6Mpa
5
、流量计:LZB-6型转子流量计两支,测量控制产品量和回流量。
6
、离心泵流量:2.5m3/hr,扬程:15m,输入功率:370W
7
、采用自动无级控温承担精馏塔的温度控制调节。
8
、塔顶馏出液的组成:93-95%,进料组成:15-25%,产量:4L/H
9
、各项操作及温度、压力、流量的显示、调节、控制全在控制屏板面进行。
10
、框架为不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
12
、外形尺寸:1400×500×2300mm
