[产品型号]：SBK-DPJCX [产品名称]：单片机实训与毕业设计开放式训练系统 [价格]：元 [在线客服]：

SBK-DPJCX单片机实训与毕业设计开放式训练系统

1.2.1产品概述：

依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计，围绕典型工作任务（即FMS）确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关“数字电子”、“模拟电子”、“单片机应用技术”、“高频电子”及“无线电技术”通过工作任务的训练有机结合在一起，实现将典型工作任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念，遵循教学规律，利用多媒体教学、网络教学及情景化教学的先进手段，将复杂的知识点简单化，深奥的理论点明晰化，贴近实际的企业工作内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一，达到工学结合教学目的。

该套设备采用3边弧形工作岛设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，面板采用一次成型轻触式高档面板，达到“教”、“培”、“考”目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了彩色蚀刻新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。


1.2.2技术参数：

工作电源：三相五线 AC380V±5% 50Hz

安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护

额定功率： 2KW

环境温度： -10℃～40℃

相对湿度： ≤85%

外形尺寸：2500mm（直径）×775mm（高）；

电子创新：便携式

1.2.3产品结构：

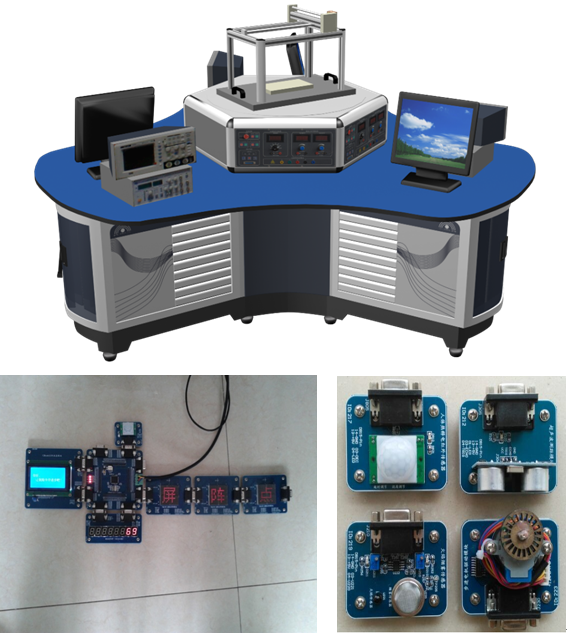

技能工作岛由三边形工作台、六边形电源控制屏及典型工作任务组成，能同时容纳6名学生在设备上进行操作。

三边形工作台：桌体采用§1.5mm厚的优质鞍钢盒装钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。工作台分三边六工位设计，每工位设置有弧面双开门式存储柜及键盘支架，可放置计算机主机，，工位与工位之间采用圆弧形过渡板连接。桌面为三边形结构，采用25mm厚的实芯理化板，外表面贴防火板，经数控设备铣削加工成型，桌边倒圆弧处理，美观安全。工作台直径为2500mm，高度按人体工程学要求设计，为755mm。

六边形电源控制屏：电源控制屏采用六边形结构，与工作台相对应。框架采用30 R的半圆形铝型材经过专用连接件组装，顶面与底面采用§1.2mm厚的优质钢板连接。六个作业面均配置有实训电源及接口控制系统，控制面板按键为薄膜轻触式设计，具有漏电保护、短路保护功能。电源控制屏顶面采用10mm厚的铝框包边，内置有直径为850mm的多角度公共操作平台，公共操作平台能360°旋转，能做120°定位，平台顶板采用10mm厚的铝板加工成型，能载重约60Kg的典型工作任务。

1.2.4创新实训箱总体要求

电子实训与毕业设计开放式训练系统，要求由电子模块、便携式实验箱和模块储存柜、开发工具等四部分组成。

*电子积木式拼接方式，可进行软连接和硬连接。

模块接口统一、协议统一。

功能电路及器件符合工业标准。

便携式实验箱要方便学生携带的，学生可以将自己选做的电子模块存放在便携式实验箱中，模块储存柜按需求数量定制，以存放闲置的电子模块。

1.2.5硬件配置及指标

1、基础硬件配置

MS51单片机模块

STM32单片机模块

LCD12864点阵液晶模块

LED16X16点阵模块

八位数码管模块

独立键盘与矩阵键盘模块

RS232通信模块

USB接口模块

火焰传感器模块

烟雾传感器模块

超声波传感器模块

光敏传感器模块

人体热红外传感器模块

温湿度传感器模块

声音传感器模块

继电器模块

直流电机模块

步进电机模块

交通灯模块

2.4G射频收发模块

Wifi模块

GSM/GPRS模块

时钟模块

语音播放模块

功放模块

储存器模块

接口引脚转接模块

2、综合硬件模块

AVR单片机模块

EPM240逻辑模块

RS485总线通信模块

CAN总线通信模块

震动传感器模块

三轴加速度/角速度传感器模块

颜色传感器模块

霍尔传感器模块

三轴磁场传感器模块

空气质量传感器模块

电流传感器模块

旋转编码器模块

RFID模块

高速AD模块

高速DA模块

1.2.6通用工具

51仿真器

USB接口，DIP40镀金插针。

兼容KEIL C51 UV2/UV3/UV4调试环境，支持单步、断点、随时查看寄存器、变量、内存，支持全速运行时暂停按钮，可仿真各种51指令兼容单片机。内部最大仿真时钟24MHZ，程序存储器64K，仿真的同时已烧好代码，系统可脱机运行。

51编程器

支持AT89S51、AT89S52

支持：AT90can128 AT90can32等；

Attiny11 Attiny12 Attiny13等

Atmega128 Atmega32 Atmega64 Atmega8等；

USB接口

AVR仿真器编程器

USB接口，带0.5A可恢复保险丝，支持5V/3.3V工作电压；

仿真固件可升级，支持AVRstudio软件。

支持：

ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有带JTAG口的单片机)。
