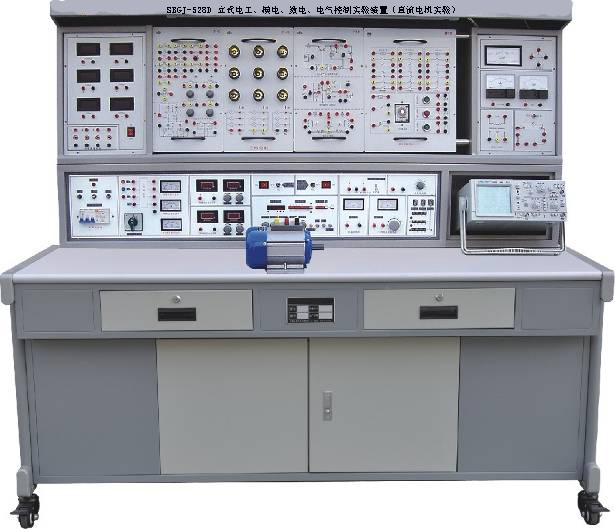

SBGJ-528D立式电工、模电、数电、电气控制实验装置（直流电机实验）
一、产品的特点：
立式电工、模电、数电、电气控制实验装置（直流电机实验）具有较完善的安全保护措施,较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校,可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。
三、实验台、实验屏和实验操作桌结构及功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源,输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源,提供三相0～380V连续可调的交流电源,同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调,最大输出电流1.5A,电流表指示。
C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
D组:双路稳流稳压电源,二路输出电压均为0～30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2,负载稳定度<10－2,纹波电压:<5mV。
E组:单相交流市电输出,供用户自备设备使用。
1.2功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz,采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz,自动换档。
1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率放大器：输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
1.5七段译码器：3组七段译码器及对应译码显示数码管。
1.6绝缘电阻：>5MΩ
1.7漏电保护：漏电动作电流≤30MA
２、实验屏：
2.1外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～1000uA。
2.2外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～10mA。
2.3外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～100mA。
2.4外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～1000mA。
2.5外测交流电流表：精度０.５级,三位半数字式显示,测量范围０～100mA。
2.6外测交流电流表：精度０.５级,三位半数字式显示,测量范围０～1000mA。
2.7四路电流插座：与配备的电流插头配套使用,在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数,2.5级。
2.9指针式±100uA电流表,1.5级,外测。
2.10指针10mA电流表,1.5级,外测。
2.11实验变压器：100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换,安放方便。
3、实验操作桌：加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。
三、构成与配备：
（1）构成：实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座,规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。
2、实验台：由电源、信号源、安全保护装置构成。
3、实验操作桌：桌面实验时放置实验器件,下部为储存柜储存实验器件用。
4、实验模块挂箱：
ZSB-01电流源-电压源转换电路、受控源特性实验电路、直流实验电路组成。
ZSB-02由常用分立元件,RC选频网络测定单元组成。
ZSB-03三相负载
ZSB-04继电控制一单元
ZSB-05继电控制二单元
ZSB-06继电控制三单元
ZSB-07 直流电机实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。
ZSB-10数电、模电九孔万能实验电路板一、二单元：电路板进口由ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。
（2）器材配备(1台2座)：
2台180W三相电动机,1台100W直流电动机,1只MF47万用表,1只数字万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套工具,2张学生凳。
（3）1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等透明创新模块（元件已装在单元盒内）,创新实验元件模块盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观,盒盖与盒体采用压卡式结构、维修拆装方便。
（4）用户自备器材：示波器（型号不限）,功率表,滑线变阻器,毫伏表。
四、多媒体示教控制台：
1、产品概述：
该设备是根据实训室教学管理的要求而设计开发的多功能型多媒体网络化示教控制系统。系统采用半圆形设计,分为图像影音控制区、电源、网络控制区、计算机控制区等三大部分,配套有网络控制系统、影音控制系统、电源控制系统及智能考核软件、网络监控管理软件等软硬件设备,可对学生系统进行电源控制,计算机网络控制、工控设备网络控制等。
2、技术参数:
工作电源：三相五线380V±5％50Hz
安全保护：漏电保护（动作电流≤50mA）,过流保护
规格尺寸：2400×800×780mm
额定功率：<11KW（12台为例）
环境温度：－10℃ ～40℃
相对湿度：<85%
设备重量：100Kg
3、产品结构:
桌身部分：采用国家甲级环保型16mm厚三聚氰胺板材,所有截面用PVC塑胶热熔胶封边,整体设计为多功能组合式应用。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位,设计科学,使用方便。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计,桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
实训屏部分：采用优质钢板斜面设计精加工,面板采用优质铝板,彩色丝印工艺,颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
无线电源遥控部分：
"电源无线总控制台"针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码,通过无线数字收发模块发送接收控制编码,实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高,易于维护等优点,解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立,有利于实验室布局的改变及重组。以315MHz无线数字收发模块为无线传输载体,配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一套"电源无线总控制台"可对单个实验室的32台实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台实验设备的电源开关无线控制。配有上位机软件,可通过电脑对实验设备的电源开关进行控制。
上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令,并刷新工作台状态显示
4.能控制最多128工作台
5.开关工作台操作时间显示
4、基本配置：
N0 |
配置名称 |
型号 |
规格(长×宽×高) |
单位 |
数量 |
备注 |
一、组合式多媒体示教台配置： |
||||||
1 |
组合式多功能示教台 |
JDSJ-1 |
2400×800×780mm |
套 |
1 |
|
2 |
无线遥控电源控制系统 |
JD-10 |
套 |
1 |
||
3 |
高级五轮转椅 |
张 |
1 |
|||
二、多媒体设备配置： |
||||||
4 |
功放机 |
台 |
1 |
|||
5 |
音箱 |
个 |
2 |
|||
6 |
无线话筒 |
领夹式 |
只 |
2 |
||
7 |
座式话筒 |
只 |
1 |
|||
8 |
计算机系统 |
P4级系统,19寸液晶显示器 |
套 |
1 |
||
9 |
多媒体投影机 |
VT系列 |
2500流明 |
台 |
1 |
|
10 |
玻璃珠银幕 |
电动120吋 |
120吋 |
幅 |
1 |
|
11 |
电工电子电拖及自动控制技能鉴定仿真软件 |
套 |
1 |
|||
五、设备配置清单（以30座为例）
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
1 |
多媒体示教控制台 |
套 |
1 |
||
2 |
实验屏 |
台 |
15 |
||
3 |
实验桌 |
个 |
15 |
||
4 |
学生凳 |
个 |
30 |
||
5 |
实训挂箱 |
ZSB-01直流实验电路组成 |
块 |
15 |
|
ZSB-02常用分立元件/RC选频网络测定单元 |
块 |
15 |
|||
ZSB-03三相负载 |
块 |
15 |
|||
ZSB-04继电控制一单元 |
块 |
15 |
|||
ZSB-05继电控制二单元 |
块 |
15 |
|||
ZSB-05继电控制三单元 |
块 |
15 |
|||
ZSB-07 ? 直流电机实验装置 |
块 |
15 |
提供实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。 |
||
ZSB-10? ? 数电、模电九孔万能实验电路板 |
块 |
30 |
电路板进口由ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。 |
||
6 |
模电数电创新实验透明模块 |
套 |
15 |
见表一 |
|
7 |
交流电机 |
380V/180W |
台 |
30 |
|
8 |
直流电机 |
220V/100W |
台 |
15 |
|
9 |
绝缘皮 |
张 |
15 |
||
10 |
实验专用导线 |
套 |
15 |
红、黄、绿、兰、黑各10根 |
|
11 |
工具 |
套 |
15 |
||
（1） |
螺丝刀 |
小十字 |
把 |
15 |
|
（2） |
螺丝刀 |
大十字 |
把 |
15 |
|
（3） |
螺丝刀 |
小一字 |
把 |
15 |
|
（4） |
螺丝刀 |
大一字 |
把 |
15 |
|
（5） |
剥线钳 |
把 |
15 |
||
（6） |
尖觜钳 |
把 |
15 |
||
（7） |
万用表 |
MF-47 |
只 |
15 |
|
（8） |
数字万用表 |
DT890B+ |
只 |
15 |
|
（9） |
电 烙 铁 |
||||
（10） |
烙 铁 架 |
表一模电数电创新实验透明模块配置清单（每套）
模电数电创新实验透明模块名 ? 称 |
型号 |
数量 |
备注 |
||
电阻 |
4Ω |
1 |
2W |
||
电阻 |
5.1Ω |
2 |
2W |
||
电阻 |
8Ω |
1 |
2W |
||
电阻 |
10Ω |
1 |
2W |
||
电阻 |
16Ω |
1 |
2W |
||
电阻 |
20Ω |
1 |
1W |
||
电阻 |
30Ω |
1 |
1W |
||
电阻 |
51Ω |
2 |
1W |
||
电阻 |
75Ω |
1 |
1W |
||
电阻 |
100Ω |
2 |
1/8W |
||
电阻 |
120Ω |
1 |
1/8W |
||
电阻 |
150Ω |
1 |
1/8W |
||
电阻 |
200Ω |
1 |
1/8W |
||
电阻 |
240Ω |
1 |
1/8W |
||
电阻 |
300Ω |
2 |
1/8W |
||
电阻 |
330Ω |
1 |
1/8W |
||
电阻 |
470Ω |
1 |
1/8W |
||
电阻 |
510Ω |
2 |
1/8W |
||
电阻 |
620Ω |
1 |
1/8W |
||
电阻 |
650Ω |
1 |
1/8W |
||
电阻 |
1K |
2 |
1/8W |
||
电阻 |
1.5K |
1 |
1/8W |
||
电阻 |
2K |
2 |
1/8W |
||
电阻 |
2.4K |
2 |
1/8W |
||
电阻 |
2.7K |
1 |
1/8W |
||
电阻 |
3K |
2 |
1/8W |
||
电阻 |
3.3K |
1 |
1/8W |
||
电阻 |
3.9K |
1 |
1/8W |
||
电阻 |
4.3K |
1 |
1/8W |
||
电阻 |
4.7K |
2 |
1/8W |
||
电阻 |
5.1K |
3 |
1/8W |
||
电阻 |
6.8K |
2 |
1/8W |
||
电阻 |
7.5K |
1 |
1/8W |
||
电阻 |
9.1K |
1 |
1/8W |
||
电阻 |
10K |
5 |
1/8W |
||
电阻 |
13K |
2 |
1/8W |
||
电阻 |
15K |
1 |
1/8W |
||
电阻 |
20K |
2 |
1/8W |
||
电阻 |
30K |
1 |
1/8W |
||
电阻 |
36K |
1 |
/8W |
||
电阻 |
39K |
1 |
1/8W |
||
电阻 |
47K |
1 |
1/8W |
||
电阻 |
51K |
1 |
1/8W |
||
电阻 |
68K |
1 |
1/8W |
||
电阻 |
100K |
2 |
1/8W |
||
电阻 |
150K |
1 |
1/8W |
||
电阻 |
200K |
2 |
1/8W |
||
电阻 |
300K |
1 |
1/8W |
||
电阻 |
470K |
1 |
1/8W |
||
电阻 |
510K |
1 |
1/8W |
||
电阻 |
1M |
1 |
1/8W |
||
电 位 器 |
470Ω |
1 |
1/2W |
||
电 位 器 |
1K |
2 |
1/2W |
||
电 位 器 |
4.7K |
1 |
1/2W |
||
电 位 器 |
10K |
1 |
1/2W |
||
电 位 器 |
47K |
1 |
1/2W |
||
电 位 器 |
100K |
1 |
1/2W |
||
电 位 器 |
470K |
2 |
1/2W |
||
电 位 器 |
1M |
1 |
1/2W |
||
电解电容 |
0.1?F |
1 |
16V |
||
电解电容 |
4.7?F |
1 |
16V |
||
电解电容 |
10?F |
3 |
16V |
||
电解电容 |
33?F |
1 |
16V |
||
电解电容 |
47?F |
2 |
25V |
||
电解电容 |
100?F |
3 |
35V |
||
电解电容 |
220?F |
1 |
35V |
||
电解电容 |
470?F |
1 |
35V |
||
瓷片电容 |
300P |
1 |
63V |
||
瓷片电容 |
1000P |
2 |
63V |
||
瓷片电容 |
4700P |
1 |
63V |
||
瓷片电容 |
0.01?F |
3 |
63V |
||
瓷片电容 |
0.1?F |
2 |
63V |
||
瓷片电容 |
0.47?F |
1 |
63V |
||
瓷片电容 |
1?F |
1 |
250V |
||
瓷片电容 |
2?F |
1 |
250V |
||
音频输入变压器 |
1 |
||||
音频输出变压器 |
1 |
||||
变 压 器 |
220/6V.6V.24V |
1 |
8W |
||
电感 |
8Ω |
1 |
|||
电感 |
390UH |
1 |
|||
二 极 管 |
4007 |
4 |
|||
二 极 管 |
2AP9 |
1 |
|||
发光二极管 |
2 |
||||
稳压二极管 |
2CW54 |
2 |
|||
稳压二极管 |
2CW76 |
1 |
|||
光敏二极管 |
1 |
||||
晶振 |
10M |
1 |
|||
场效应管 |
3DJ6 |
1 |
|||
单 结 管 |
BT33 |
1 |
|||
晶 闸 管 |
KP1 |
1 |
|||
三 极 管 |
3DG6 |
2 |
|||
三 极 管 |
3DG12 |
2 |
|||
三 极 管 |
3AX31 |
1 |
|||
三 极 管 |
3DA1 |
1 |
|||
三端稳压 |
7805 |
1 |
|||
指示灯(信号灯) |
1 |
12V |
|||
开关 |
2 |
||||
喇叭 |
8Ω/0.2W |
1 |
|||
继 电 器 |
6V |
1 |
|||
电平开关和逻辑电平指示 |
2 |
16位 |
|||
集 成 座 |
14脚 |
4 |
|||
集 成 座 |
16脚 |
2 |
|||
集 成 座 |
20脚 |
1 |
|||
集 成 座 |
28脚 |
1 |
|||
互感线圈 |
1 |
||||
集成运放 |
UA741 |
2 |
|||
定时器 |
NE555 |
1 |
|||
功率放大器 |
LA4101 |
1 |
|||
数模转换器 |
DAC0832 |
1 |
|||
模数转换器 |
ADC0809 |
1 |
|||
TTL与非门 |
74LS00 |
1 |
|||
TTL集电极开路与非门 |
74LS03 |
1 |
|||
TTL非门 |
74LS04 |
1 |
|||
TTL与门 |
74LS08 |
1 |
|||
TTL三输入与门 |
74LS11 |
2 |
|||
TTL四输入与非门 |
74LS20 |
1 |
|||
TTL或门 |
74LS32 |
1 |
|||
TTL触发器 |
74LS74 |
2 |
|||
TTL异或门 |
74LS86 |
1 |
|||
JK触发器 |
74LS112 |
1 |
|||
缓冲器 |
74LS125 |
1 |
|||
译码器 |
74LS138 |
2 |
|||
数据选择器 |
74LS153 |
1 |
|||
计数器 |
74LS160 |
2 |
|||
计数器 |
74LS161 |
1 |
|||
D触发器 |
74LS175 |
1 |
|||
加减计数器 |
74LS192 |
2 |
|||
移位寄存器 |
74LS194 |
1 |
|||
计数器 |
74LS196 |
3 |
|||
CMOS与非门 |
CD4011 |
1 |
|||
条形磁铁 |
1 |
||||
铁棒 |
1 |
||||
六、创新实验内容：
（1）电工实验部分
1．常用电工仪表的使用
2．线性元件与非线性元件的伏安特性
3．直流电路电压与电位的研究
4．基尔霍夫定律的验证
5．迭加原理与互易定理的验证
6．代文宁定理与诺顿定理的验证
7．电压源与电流源的等效变换
8．受控源的研究
9．一阶电路的响应
10．二阶电路的响应
11．研究LC元件在直流电路和交流电路中的特性
12．交流电路参数的测量
13．正弦交流电路RLC元件的特性
14．RL及RC串联电路实验
15．RLC串联谐振电路
16．日光灯电路连接
17．改善功率因数实验
18．互感的测量
19．三相电路及功率的测量
20．R-C选频网络实验
21．二端口网络的研究
22．单相变压器实验
23．三相异步电动机的使用与起动
24．三相异步电动机的正、反转
25．三相异步电动机的Y-△起动
26．三相异步电动机的顺序控制
27．三相异步电动机的能耗制动
（2）模拟部分实验
1．二极管的正、反相特性
2．晶体三极管的输入、输出特性
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反馈对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用(多种模拟运算电路)
10．集成运算放大器非线性应用（多种波形发生器）
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源
(设计性实验)
16．集成直流稳压电源
17．单结晶体管特性
18．单结晶体管触发电路
19．晶闸管简单测试
20．晶闸管可控整流电路
利用上述20项实验元器件还可完成下面实验项目
l．电压负反馈偏置电路
2．分压式电流负反馈偏置电路
3．用二极管稳定工作点
4．共基极放大电路
5．共集电极放大电路
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反馈消除自激振荡
20．晶体管开关作用
21．变压器反馈式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入保护措施
29．同相输入保护措施
30．电源极性错接的保护
31．RC高通电路
32．利用三极管来保护器件
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路
36．模拟二阶微分方程电路
37．基本对数运算电路
38．实用微分电路
39．反对数放大基本电路
40．简单的过零比较电路
41．利用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简单的二阶RC滤波电路
47．典型二阶RC有源低通滤波电路
48．典型二阶高通有源滤波电路
49．基本带通滤波电路
50．典型带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波发生器
53．幅频可调的锯齿波发生器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调整管稳压电路6
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器一一趣味性实验一
68．电子门铃电路一一趣味性实验二
69．电子报警电路一一趣味性实验三
（3）数字部分实验
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
（4）电气控制部分实验
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过载保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验
利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。
