[产品型号]:SB-83C [产品名称]:工业全数字控制实训装置 [价?????格]: [在线客服]:

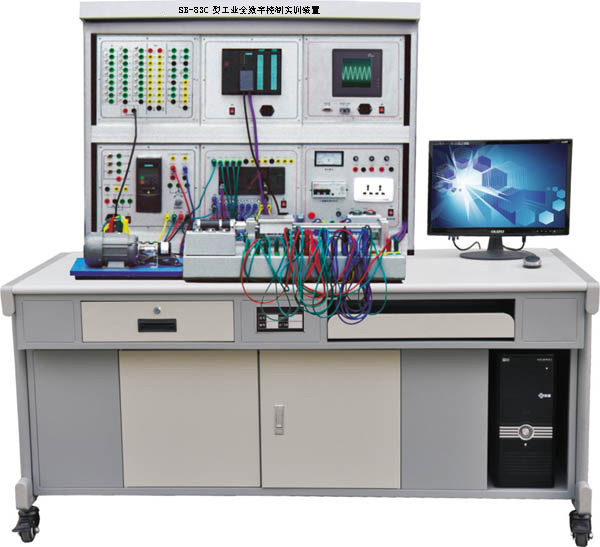

SB-83C型工业全数字控制实训装置

工业全数字控制实训装置设备是集PLC,变频器,触摸屏,PROFIBUS-DP工业现场总线及相关的机械(控制对象)为一体的自动化综合实训平台。从基础入门到高级培训,都可以在此实训台上轻松完成。可以完成多种复杂精确机械运动控制(需选择配件),主要包括计算机、PLC、触摸屏、变频器和机械运动仿真模块。
注:本实训装置中的PLC、变频器、触摸屏可由学校具体选择,建议选用S7系列

工业全数字控制实训装置


一.实训装置的功能
1.工业全数字控制实训装置,可以完成的实训项目有:
1) S7-300编程练习;
2) S7-200编程练习;
3) 触摸屏技术实训;
4) 丝杠传动控制;
5) PPI通信;
6) 变频器与PLC通信实训;
7) 变频器技术综合实训;
8) 触摸屏、变频器、PLC综合实训;
2.通过扩展仿真实训模块(需选择下列配件),还可以完成的实训项目有:
1) 三相电机顺序控制;
2) 步进电机控制;
3) 交通灯控制;
4) 铁塔之光;
5) 四层电梯控制;
6) 电镀生产线控制;
7) 水塔水位自动控制;
8) 自控成形机;
9) 多种液体自动混合;
10) 自动送料装车;
11) 自动轧钢机;
12) 邮件分拣机;
13) 全自动洗衣机等。
注:以上配件是否需要,请学校在选购中说明。
二.实训装置的配置
1.工业全数字控制实训装置的配置

PLC、变频器、触摸屏种类及型号由学校选择。建议采用:
1) 西门子S7-300系列PLC CPU314C-2DP,24 V供电;带PROFIBUS-DP接口;集成I/O,24入/16出;4路模拟量输入/2路模拟量输出;
2) 西门子S7-200系列PLC CPU224 DC/DC/DC,晶体管输出;24点I/O口,14入/10出;
3) 西门子变频器:MM420 0.37 kW;带485通信接口;220 V单相电源输入;
4) 西门子触摸屏:触摸屏TP170B;
5) 仿真实训系统;
6) 运动控制实训装置:小车运动控制实训模型;本实训装置采用标准接口,学校还可根据要求选择配件,例如水位控制实训装置、恒压供水实训装置等;
7) 实验台操作面板: PLC和变频器的输入输出点均引到实验台面板上,采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线,方便实验接线。包括各种按钮、指示灯、继电器等,配置电位器,可模拟传感器的输入信号,方便学生自行设计实验。
8) 配套温度及压力两种模拟量实训模块,可进行数据采集实训。
9) 计算机:配备品牌计算机一台。
三.实训装置的技术参数
1.电源:三相五线 380 VAC±10% 50 Hz;
2.温度:0℃~40℃;
3.环境湿度:≤90%(40℃);
4.外形尺寸:
5.实验桌材料:达到防火、防水、防震、耐磨的要求,材质符合国家环保要求;
6.整机容量:≤1 kVA;
7.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
