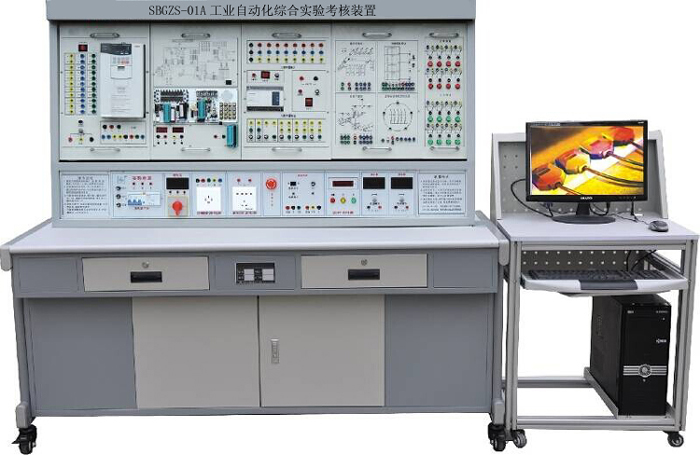

SBGZS-01A工业自动化综合实验考核装置

一、概述

工业自动化实验考核设备是集单片机、可编程控制器(PLC)、变频调速器于一体的工业自动控制理论的理想实验实训考核设备。

单片机：采用目前广为流行的51系列单片机,并配有51仿真器及编程器,实验系统采用挂箱结构和多功能实验考核系统。因此实验设备不仅仅局限于实验,同时可以进行单片机的程序开发和单片机的考核,还提供多种参考实验程序,是目前较为全面的单片机实验考核系统。

可编程控制器(PLC)：采用目前较为流行的日本三菱FX1N主机,实验程序采用挂箱结构,主机所有I/O口通过接线端子输出,与各实验挂箱的连接极为方便,所有连接均采用接插件形式,插拨方便、接触可靠、连线快捷,可以反复使用。实验装置提供典型的工控实验程序,通过实验实训程序可以了解和掌握PLC的原理及工作过程,为参加工作打下坚实基础。

变频器：采用日本三菱FR-A840-1.5K主机,主机所有接口通过接线端子输出,使学生通过实验极易掌握变频器的原理和运用,是目前较为理想的变频器实验装置。

二、外形尺寸及电气参数：

1、实验台：外形尺寸：1600mm×700mm×760mm

1、实验屏尺寸：1500mm×800mm

3、输入电压：AC380V±10%? 50Hz

4、输出电压：AC380V AC220V DC24V DC5V

5、具有三相漏电保护：

6、具有紧急停止开关：

7、PLC主机型号：三菱FX1N-40MR

8、变频器主机型号：三菱FR-A840-1.5K

9、51仿真器型号：集成一体化仿真器

10、装置容量：<1.5KVA

三、产品特点

1、装置采用组件式结构,更换便捷,如需要扩展功能或开发新的实验项目,只需添加部件即可,永不淘汰。

2、实验对象形象逼真,接近工业现场的实际应用,通过本装置的训练,学生很快就能适应现场工作。

3、综合性强：集PLC、单片机、变频调速原理与综合运用于一体。

4、应用广泛：适合综合实验、课程设计、毕业设计。

5、数据采集和工控组态软件的应用开发,所有实验项目均有组态棒图跟踪教学。

四、实验装置的配置及功能

本装置主要由实验屏、实验挂箱及器材、实验桌组成。

（一）实验屏

铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、直流电源、恒流源、测量仪表、模拟量调节器、定时器等。

1、提供380V交流电源及220V交流电源,具有漏电及短路保护功能。

2、直流可调稳压电源：0-10V连续可调一路。
3、固定直流稳压电源：±12V、+24V、+5V,具有过载保护。

4、恒流源：0-20mA连续可调恒流源。

5、一组BCD拨码器及一路模拟量调节器。

6、实验管理器,平时作为时钟使用,可定时报警,给实验或考核设定一个统一时间。

7、外测数显电压表一只,精度0.5级,量程0-100V。

8、外测数显电流表一只,精度0.5级,量程0-1000mA。

（二）实验挂箱及器材

1、PLC可编程控制器实验挂箱（一）

包含以下实验模块：抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光

2、PLC可编程控制器实验挂箱（二）

包含以下实验模块：自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机

3、PLC可编程控制器实验挂箱（三）

包含以下实验模块：机械手控制/自控成型机/加工中心

4、PLC可编程控制器实验挂箱（四）

包含以下实验模块：四层电梯/基础实验/中间继电器

5、PLC可编程控制器实验挂箱（五）

包含：三菱PLC主机FX1N-40MR 24点输入16点输出 ,模拟量模块FX0N-3A 2路模拟量输入1路模拟量输出

6、单片机综合开发系统实验挂箱（一）

（1）中英文双平台支持：自主开发的集成环境,提供单步、断点、连续等丰富的调试手段。内置双踪。同时配备开发应用版和示教综合版集成软件,形成了仿真开发与教学实验相结合的多用途实验型开发系统,充分激发了学生的动手及思维能力,有效提高了实验效率、实验成功率和教学质量；同时支持Keil软件,与最优秀的嵌入式集成开发环境实现无缝连接！

（2）独创的FlashDown仿真技术,采用专用下载芯片,可实现P0、P2总线和I/O口全功能。

完全自主的多CPU兼容技术,对目标处理器的支持从8051/8751、8088到PC计算机,高度智能的后台监控及CPU选择开关令目标CPU的切换灵活自如。

（3）独创的ISA通用插座设计,充分开放,自由设计,使接口实验项目由平面到立体无限延伸,可适配ISA实验扩展卡,亦可由学生自行设计实验模块,培养独立设计与动手能力,直接面向课程设计、毕业设计及电子竞赛。PCI总线实验支持,强大的PC计算机资源与实验装置的完美组合,支持Win9X/2000/NT/XP/2003及DOS操作系统,支持实模式、保护模式下的I/O设备、存储器及中断的访问,支持汇编语言及高级语言编程（PCI卡需要另购）。

（4）高效的PACK实验扩展,灵活设计,任意叠加,对创新实验项目USB1.1/2.0、TCP/IP、CAN-bus等完美扩展支持。

（5）自带键盘、显示器,能独立运行,也可以PC机为操作平台。两种工作方式任意选择,均全面支持《单片机原理与应用》等课程的实验教学。

（6）系统采用紧耦合多CPU技术, 用51单片机作为系统管理CPU,8032或438作为目标机仿真与实验CPU,其软硬件资源100%出借。

（7）目标CPU8032/438采用主频为6MHz,向用户提供实验方式和两种仿真方式（RAM方式和EPROM方式）。

（8）配有二片RAM 61C256构成系统的64K程序空间,地址范围为0000H~0FFFFH,还配一片61C256（32K）作为用户设置的断点区（BPRAM）。

（9）实验项目完整丰富,与课程教学紧密结合,同时配有电机、温控、音响等实验对象,可支持控制应用类综合实验。

（10）系统接口实验电路为单元电路方式,电路简捷明快,采用扁平线、排线、双头实验导线相结合的办法,进一步简化了实验电路连接环节,既减轻繁琐的连线工作,又提高学生的实验工作能力。

（11）通过RS232通信接口,在Windows集成软件的支持下,利用上位机丰富的软件硬件资源,实现用户程序的编辑、编译、调试运行,提高实验效率。

（12）具有最丰富的调试手段,系统全面支持硬件断点,可无限制设置断点,同时具有单步、宏单步、连续运行及无限制暂停等功能,100%保护用户现场,返回监控。

10、变频调速实验挂箱（一）

配置三菱FR-A840-1.5K变频器,带有RS485通信接口及操作面板

11、变频调速实验挂箱（二）

配置3只交流接触器、3只按钮、3只中间继电器

12、工控组态软件一套：打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。

13、PLC仿真教学软件一套：

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线,并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟,对错误程序进行检查

14、电机导轨、光码盘测速系统一套

包含光码盘测速系统（配有进口光电编码器）及固定电机的不锈钢导轨等,不锈钢导轨平整度好,无应力变形。

15、三相鼠笼异步电动机一台380V? Y/△接法

（三）SBDG-02实验桌：铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,设有抽屉及元器件储存柜,带有刹车的方向轮,便于移动和固定。

（四）实验内容：

（1）单片机单元：

单片机原理实验

实验一　系统认识实验

实验二　数码转换实验

1.BCD整数转换为二进制整数

2.二进制整数转换为十进制整数

实验三　运算程序设计实验

1.多字节加法程序

2.双字节无符号数乘法

3.双字节除法

实验四　查表程序设计实验

1.采用查表的方法将16进制数转换为ASCII码

2.通过查表实现y=x2

实验五　数据排序实验

实验六　位操作实验

第3章　单片机集成功能模块实验

实验一　数字量输入输出实验

1.P1口I/O实验

2.P1口流水灯实验

实验二　中断控制实验

1.定时器中断

2.外部中断

实验三　定时／计数器实验

1.定时器实验

2.计数器实验

实验四　串行通信实验

1.自发自收实验

2.双机通信实验5

实验五　片内看门狗应用实验

实验六　片内EEPROM应用实验

单片机接口扩展应用实验

实验一　存储器扩展实验

实验二I/O扩展实验

实验三8255并行口实验

1.8255 A/B/C口输出方波

2.8255 PA输入／PB输出

3.8255控制交通灯

实验四A/D 0809模数转换实验

实验五D/A 0832数模转换实验

实验六　键盘与显示设计实验

实验七LCD 128×64液晶显示实验

实验八LED 16×16点阵显示实验

实验九　音频驱动实验

实验十　继电器控制实验

实验十一　步进电机控制实验

实验十二　直流电机控制实验

实验十三　数字温度传感器实验

实验十四V/F转换实验

实验十五PWM输出实验

实验十六　实时时钟实验

实验十七　红外遥控实验

实验十八　并串与串并转换实验

实验十九AT24C02串行存储器读写实验

实验二十X5045P看门狗应用实验

实验二十一　串行A/D转换实验

实验二十二　串行D/A转换实验

实验二十三8251串行通信应用实验

实验二十四8253定时／计数器应用实验

实验二十五8259中断器控制实验

（2）PLC可编程控制器单元：

1．邮件分拣机实验系统

2．电梯控制实验系统

3．机械手实验系统

4．五相步进电机控制实验系统

5．电机控制实验系统

6．七段数码实验系统

7．天塔之光实验系统

8．交通信号等自控和手控实验系统

9．水塔水为自动控制按系统

10．自控成型机实验系统

11．自控扎刚机实验系统

12．多种液体混合控制实验系统

13．自动送料装车实验系统

14．PLC控制电机直接启动实验

15．PLC控制电机正反转线路实验

16．PLC控制电机Y/△启动线路实验

（3）PLC、变频调速综合实验：

1、变频器功能参数设置与操作

2、变频器报警与保护功能

3、外部端子点动控制

4、变频器控制电机正反转

5、多段速度选择变频调速

6、变频器无级调速

7、基于外部模拟量（电压/电流）控制方式的变频调速

8、瞬时停电启动控制

9、PID变频调速控制

10、PLC控制变频器外部端子的电机正反转

11、PLC控制变频器外部端子的电机运行时间控制

12、基于PLC数字量控制方式的多段调速

13、基于PLC数字量控制变频开环调速

14、基于PLC通信方式的的变频器开环调速

四、配置清单

序号	名称	型号	数量	单位
1	PLC实训台	实训屏	1	台
2	PLC实训台	实训桌	1	张
3	电脑桌		1	张
4	通讯线	通信编程电缆（光电隔离）	1	条
5	PLC实训模块1	抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光	1	块
6	PLC实训模块2	自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机	1	块
7	PLC实训模块3	机械手控制/自控成型机/加工中心	1	块
8	PLC实训模块4	四层电梯/基础实验/中间继电器	1	块
9	PLC实训模块5	FX1N-40MR+FX0N-3A	1	块
10	变频调速实验挂箱（一）	三菱FR-A840-1.5K变频器	1	块
11	变频调速实验挂箱（二）	3只交流接触器、3只按钮、3只中间继电器	1	块
12	单片机实验挂箱		1	块
13	双速三相异步电动机	380V/180W	1	台
14	电机导轨	导轨+1024编码器+转速表	1	套
15	软件	演示板原程序及编程软件	1	套
16	说明书	实验指导	2	册
17	连接线	自锁实验叠插连接线100CM	40	条
18		自锁实验叠插连接线30CM	10	条
19		手枪式实验叠插连接线	10	条
