SBTZH-186A 通用电工、电子、高频电路综合实验室设备
一、产品的特点：
电工、电子、高频电路综合实验室成套设备具有较完善的安全保护措施,较齐全的功能。实验桌中央配有通用电路板,电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边左右柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。本实验台实验功能齐全,是高等、中等、职业院校理想的换代产品。
二、实验台及操作桌结构：

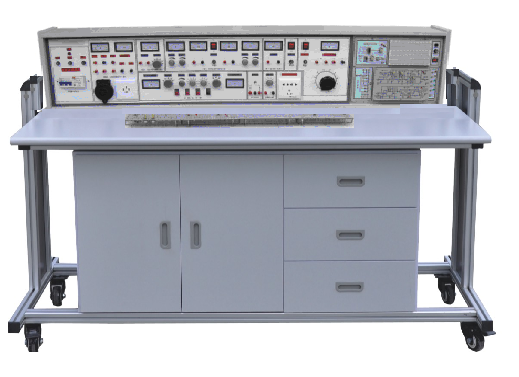

1．实验台外壳尺寸：123×35×20cm
2．三相保险座
3．三相电源输入指标
4．总开关：实验台电源总开关,带漏电、过载保护
5．试验按钮：试验漏电开关漏电功能
6．电源输入指示1只
7．电源输出指示3只(红、绿、黄三色)
8．交流电压表：指示输出线电压
9．电压转换开关：与电压表配合使用,监示输出线电压的大小与对称情况
10．接线座5只：A单元三相四线及地线输出
11．电流表W相电流输出指示
12．O/I开关：三相四线电源输出控制(提高安全系数)
13．接线座2只：B单元交流低压电源输出
14．电表(2A)：B单元交流电流指示
15．旋钮：B单元3-24V交流低压选择输出
16．开关：C单元双路直流稳压电源开关
17．旋钮：C单元双路Ⅰ路稳流调节
18．旋钮：C单元双路Ⅱ路稳流调节
19．接线座2只：C单元Ⅰ路直流稳压输出
20．保险座：C单元双路稳压电源保险
21．电表4只：双路稳压电源电压、电流指示
22．接线座：D单元直流5V稳压输出
23．电表：D单元电流0.5V输出指示
24．开关1：控制各低压交流电、信号源
25．开关2：控制E单元交直流调压电源
26．电表：E单元交流电压输出指示
27．接线座4只：E单元交流、直流输出口
28．旋钮：E单元0～240V电压调节
29．插座：G单元220V输出插座
30．旋钮：音频功率放大器音量调节
31．接线座2只：音频信号输入
32．按钮：单次脉使能开关
33．接线座3只：单次脉冲输出口
34．液晶屏：显示输出频率、波形、及波形输出衰减值
35．频率调节模块：数字式键盘输入所需的波形频率
36．波形先择模块：数字式键盘输入所需的波形
37．波形输出口：输出选择的波形
38．波形输出幅度调节：细调波形输出幅度
39．方波占空比调节：调节方波输出占空比
40．直流偏置调节：调节波形输出直流偏置
41．智能型功率表、功率因数表
42．实验桌面尺寸：160×70cm
43．通用电路板：规格35×90cm,元件盒在其上任意拼插进行实验
44．储存板：放置元件盒
45．左储存柜：放置储存板（带门锁）
46．抽屉：放置常用工具
47．右储存柜：放置储存板（带门锁）
48．示波器：型号不限（用户自备）
49．工具
三、实验台主要技术指标：
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能）,二路输出电压都为0～30V,内置式继电器自动换档,由多圈电位器连续调节,使用方便,输出最大电流为2A,具有预设式限流保护功能。
电压稳定度：<10-2负载稳定度：<10-2纹波电压：<5mv
D单元：直流稳压5V,电流0.5A
E单元：交直流电压0～240V连续可调,电流2A
F单元：220V电压输出,供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。
2）大屏幕LCD显示输出频率、波形、减值。
3）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。
4）频率范围: 0.1HZ~3MHz,采用数字键盘直接输入数字设定频率。
5）输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
6）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
7）内外测频功能：频率计最高测量范围0.1HZ -100MHz,自动换档。
5、音频功率放大器：输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。
6、智能型功率表、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质（感性显示"L",容性显示"C",纯电阻不显示）,并可存储测量数据,供随时查阅。
7、高频电路实验系统：该系统含有相配套的电源、信号源、电路实验区、电路开发区。主体采用独特的两面板工艺,正面贴模,印有原理图及符号,反面为印刷导线并焊接相应元器件,基本实验电路做成单元盒式,相互独立,提高抗干扰性,盒体透明直观,为了便于存放、移动,该系统做成箱式,使用方便。
8、绝缘电阻：>5MΩ
9、漏电保护：漏电动作电流≤30mA
四、结构与配备(二十四座为例)
（一）构成与配备(以二十四座为例)
1、实验操作桌12张,一桌二座。操作桌桌面中央设置通用电路插扳（尺寸:35×90cm）,电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观,内装元件一目了然,盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板,保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜,放置实验元器件及储存板。
2、学生实验机头,共12台,每张学生实验操作桌上配置l台。
3、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成,能分别控制12台学生实验台的电源。尺寸为160×70cm。
4、设备配置清单（以二十四座为例）
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
1 |
教师主控台 |
套 |
1 |
具有控制学生电源及演示功能 |
|
2 |
学生机头 |
台 |
12 |
||
3 |
学生桌 |
个 |
12 |
||
4 |
电工电子透明创新实验模块 |
套 |
13 |
详见清单一 |
|
5 |
电机 |
380V/180W |
台 |
13 |
|
6 |
学生桌面板 |
块 |
12 |
||
7 |
高频电路实验主板模块 |
套 |
13 |
||
8 |
高频电路透明实验模块 |
套 |
13 |
每套5块 |
|
9 |
绝缘皮 |
张 |
13 |
||
10 |
凳子 |
张 |
25 |
||
11 |
专用实验导线 |
套 |
13 |
||
12 |
指导书 |
套 |
13 |
||
13 |
工具 |
套 |
13 |
||
（1） |
螺丝刀 |
小十字 |
把 |
13 |
|
（2） |
螺丝刀 |
大十字 |
把 |
13 |
|
（3） |
螺丝刀 |
小一字 |
把 |
13 |
|
（4） |
螺丝刀 |
大一字 |
把 |
13 |
|
（5） |
剥线钳 |
把 |
13 |
||
（6） |
尖觜钳 |
把 |
13 |
||
（7） |
万用表 |
MF-47 |
只 |
13 |
表一电工/电子透明创新实验模块配置清单（每台）
电工电子透明创新实验模块名称 |
型号/规格 |
数量 |
备注 |
电阻 |
0.5Ω |
1 |
1/2W |
电阻 |
1Ω |
1 |
1/2W |
电阻 |
5.1Ω |
2 |
1/2W |
电阻 |
51Ω |
1 |
1/2W |
电阻 |
100Ω |
3 |
1/4W |
电阻 |
150Ω |
1 |
1/4W |
电阻 |
200Ω |
1 |
1/4W |
电阻 |
300Ω |
2 |
1/4W |
电阻 |
330Ω |
2 |
1/4W |
电阻 |
430Ω |
1 |
1/4W |
电阻 |
470Ω |
1 |
1/4W |
电阻 |
510Ω |
2 |
1/4W |
电阻 |
680Ω |
2 |
1/4W |
电阻 |
820Ω |
2 |
1/4W |
电阻 |
1K |
3 |
1/4W |
电阻 |
1.5K |
1 |
1/4W |
电阻 |
2K |
2 |
1/4W |
电阻 |
2.4K |
2 |
1/4W |
电阻 |
2.7K |
1 |
1/4W |
电阻 |
3.3K |
3 |
1/4W |
电阻 |
3.9K |
1 |
1/4W |
电阻 |
4.7K |
1 |
1/4W |
电阻 |
5.1K |
1 |
1/4W |
电阻 |
6.8K |
2 |
1/4W |
电阻 |
10K |
4 |
1/4W |
电阻 |
13K |
1 |
1/4W |
电阻 |
20K |
2 |
1/4W |
电阻 |
39K |
2 |
1/4W |
电阻 |
51K |
1 |
1/4W |
电阻 |
100K |
2 |
1/4W |
电阻 |
200K |
1 |
1/4W |
电阻 |
1M |
1 |
1/4W |
电阻 |
10M |
1 |
1/4W |
电 位 器 |
470Ω |
1 |
1/2W |
电 位 器 |
1K |
2 |
1/2W |
电 位 器 |
4.7K |
1 |
1/2W |
电 位 器 |
10K |
1 |
1/2W |
电 位 器 |
22K |
1 |
1/2W |
电 位 器 |
100K |
1 |
1/2W |
电 位 器 |
470K |
2 |
1/2W |
电解电容 |
1UF |
1 |
16V |
电解电容 |
10UF |
3 |
16V |
电解电容 |
47UF |
3 |
16V |
电解电容 |
220UF |
1 |
35V |
电解电容 |
470UF |
1 |
35V |
瓷片电容 |
300P |
1 |
63V |
瓷片电容 |
1000P |
2 |
63V |
瓷片电容 |
0.01UF |
3 |
63V |
瓷片电容 |
0.1UF |
1 |
63V |
瓷片电容 |
0.47UF |
1 |
63V |
瓷片电容 |
2UF |
1 |
250V |
音频输入变压器 |
1 |
||
音频输出变压器 |
1 |
||
变 压 器 |
220/6V.6V.24V |
1 |
8W |
电感 |
8Ω |
1 |
|
电感 |
390UH |
1 |
|
电感(镇流器) |
8W |
1 |
|
二 极 管 |
4007 |
4 |
|
二 极 管 |
2AP9 |
1 |
|
发光二极管 |
2 |
||
稳压二极管 |
2CW54 |
1 |
|
稳压二极管 |
2CW76 |
1 |
|
晶 振 |
10M |
1 |
|
场效应管 |
3DJ6 |
1 |
|
单 结 管 |
BT33 |
1 |
|
晶 闸 管 |
KP1 |
2 |
|
三 极 管 |
3DG6 |
2 |
|
三 极 管 |
3DG12 |
1 |
|
三 极 管 |
3AX31 |
2 |
|
三 极 管 |
3DA1 |
1 |
|
三端稳压 |
7805 |
1 |
|
指示灯(信号灯) |
6V0.1A |
1 |
|
开 关 |
4 |
||
喇 叭 |
8Ω/0.2W |
1 |
|
继电器 |
6V |
1 |
|
音乐集成 |
4V |
1 |
|
电平开关和逻辑电平指示 |
1 |
||
灯泡 |
220V/15W |
12 |
自备 |
灯座 |
12 |
||
条形磁铁 |
1 |
||
原副线圈 |
1 |
||
直流电表 |
5MA |
1 |
|
直流电表 |
10MA |
1 |
|
直流电表 |
50MA |
3 |
|
直流电表 |
200MA |
1 |
|
直流电表 |
1V |
1 |
|
直流电表 |
15V |
1 |
|
直流电表 |
±100UA |
1 |
|
交流电表 |
500MA |
3 |
|
日光灯管 |
8W |
1 |
|
日光灯座 |
2 |
||
起 动 器 |
1 |
||
集 成 座 |
14脚 |
2 |
|
集 成 座 |
16脚 |
1 |
|
集成运放 |
UA741 |
2 |
|
定 时 器 |
NE555 |
1 |
|
TTL与非门 |
74LS00 |
1 |
|
TTL非 门 |
74LS04 |
1 |
|
TTL与 门 |
74LS08 |
1 |
|
TTL与非门 |
74LS20 |
1 |
|
TTL或 门 |
74LS32 |
1 |
|
译 码 器 |
74LS42 |
1 |
|
TTL触发器 |
74LS74 |
1 |
|
七段译码器 |
74LS247 |
1 |
|
全 加 器 |
74LS283 |
1 |
|
CMOS或非门 |
CD4002 |
1 |
|
共阳数码器 |
546R |
1 |
|
交流接触器 |
CJ10﹣10A 380V |
5 |
|
按钮﹣红 |
LA19﹣11 |
2 |
|
按钮﹣绿 |
LA19﹣11 |
4 |
|
三相闸刀 |
HK8﹣16/3 |
1 |
|
热继电器 |
JRO﹣20/3 |
2 |
|
时间继电器 |
JS7﹣2A380V |
2 |
