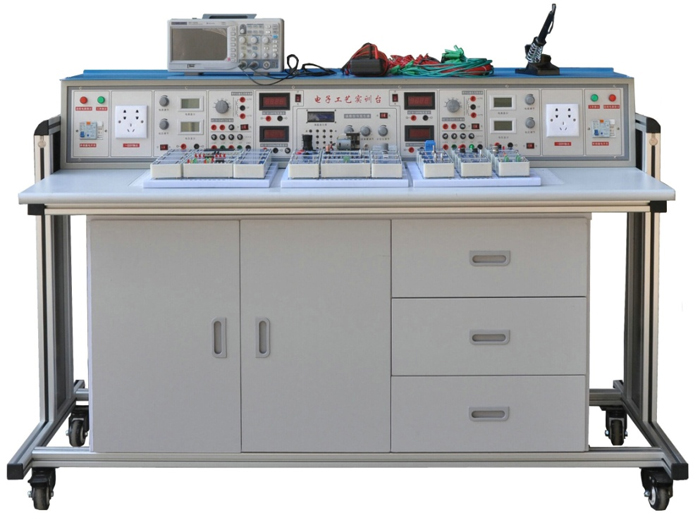

SB-DZG02电子工艺实训考核装置



图片供参考

一、设备概述

本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

电工电子创新实训模块由ABS塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

配备开放实验室信息管理系统,为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。

二、设备技术指标

工作电源:三相五线AC 3800V±10%? 50Hz

温度:-1040℃;环境湿度:≤90%25℃)

外形尺寸:长×宽×高=1600×700×1825

整机功耗:≤1.5KW

安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点

1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。

2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用有机盒,兼作实物示教,一举多得。

3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

4、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

5、本装置具有广阔的延伸空间,本装置可完成<模拟电子技术><数字电子技术><电力电子技术>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高

本设备各个功能模块功能构成:

1、总电源

1)总电源为单相交流220V电源,经空气断路器(带熔断器及漏电保护),最大额定电

流为5 A,安全可靠。

2)指示灯:电源线接通电网电源后,红灯亮,表示实训台已接入电源。空气断路器合

闸后,绿灯亮,表示实训台进入正常工作状态。

2、可调直流电源

1)可调直流电源为DC 0~30V/2A,并带过载、短路保护功能,保护的整定值可进行调节;直流输出电压采用3位半数字显示的电压表(0~30V),直流输出电流采用3位半数字显示的电流表(0~2A) 。

3、多档交流电源和稳压直流电源

1)多档交流电源3~24V,七档,并带过载、短路保护;当出现过载或短路保护状态时,

报警指示灯亮,解除过流或短路信号后,需手动复位。

2)稳压直流电源±5V、±12V四组。

4、数字电压表与电流表

3 位半显示数字电压表一只(0~30V)和3位半显示数字电流表(0~2A)一只。

5、功率输出函数发生器:

主要特征:

A.高频率分辨率:0.01Hz? B.高频率精确度:±20ppm? C.低失真度:<1% D.方波占空比1%~99%精确可调E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制G.外部频率测量H..预设频率存储、调入功能I.输出衰减,由两个"衰减"按键选择。

技术指标:

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形

B.最大输出幅度10Vpp

C.输出阻抗50Ω±10%

D.直流偏置 ±5V(空载)

E.占空比范围1%-99%(方波)

F.输出频率范围:0.01Hz-2MHz

G.外测量功能:

频率范围:1Hz-60MHz信号幅度:0.5Vpp-20Vpp外计数范围:0-4294967296

存储和调入:具有10组参数存储与调出的功能。

五、本设备可以完成的实训项目

数字电子技术综合应用

项目一 基本逻辑门电路功能测试

项目二 优先编码器功能测试

项目三 二进制译码器和数据选择器功能测试

项目四 全加器和超前进位全加器功能测试

项目五 数值比较器功能测试

项目六 七段码锁存/译码/驱动器功能测试

项目七 各类触发器功能测试

项目八 双向移位寄存器功能测试

项目九 二--十进制计数器功能测试

项目十 二位十进制计数/译码/驱动/显示电路

项目十一 可逆十进制计数电路功能测试

项目十二N进制计数电路功能测试

项目十三555定时器基本应用电路

项目十四 微分型单稳态触发器

项目十五 集成单稳态触发器及其应用

项目十六 集成施密特触发器及其应用

项目十七 声光控制节能路灯电路

项目十八8线数据传输电路

项目十九4位环形计数节拍发生器

项目二十 秒脉冲信号发生器

项目二十一 伺服电机测速与时钟脉冲测频电路

项目二十二 救护车/消防车声响报警电路

项目二十三D/A转换器将数码转换成单极性、双极性模拟电压

项目二十四 数控变频三角波方波发生器

项目二十五 移位寄存器彩灯显示电路

项目二十六8位优先编码器抢答电路

项目二十七 触摸式密码电子锁电路

项目二十八 数字钟电路

项目二十九 二位十进制计数符合电路

项目三十 交通灯控制电路

项目三十一 升/降阶梯波形信号发生器

项目三十二 光电转换加/减计数电路

模拟电子技术综合应用、创新实训项目目录

项目一常用二极管的性能测试及应用

项目二双极晶体管及场效管输出特性的测定

项目三单管放大电路的研究

项目四两极放大电路及负反馈放大电路的研究

项目五助听器电路的调试(电子产品线路)(综合应用)

项目六恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)

项目七三极管放大电路故障排除

项目八整流、滤波及稳压电路的研究

项目九直流稳压正、负电源电路的研究

项目十典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)

项目十一OTL功率放大电路的故障排除

项目十二LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)

项目十三运算放大器基本运算电路

项目十四对由运放器组成的积分运算电路、微分运算电路

项目十五对由运放器组成的电压比较器传输特性的研究

项目十六气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)

项目十七方波、三角波和锯齿波发生器电路的研究与测试

项目十八三角波、方波及正弦波发生器的制作竞赛

项目十九RC(文式桥式)正弦波振荡器和制作与调试

项目二十电容三点式LC正弦波发生器

项目二十一 有源滤波电路研究

项目二十二直流直流(DC—DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)

项目二十三恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)

六、 配置清单

序号

产品名称

型号规格

数量

单位

备注

1

通用实训桌

1600×700×800

1


2

电工电子创新模块

A1-A8+B

1

详见表二

3

数字万用表

890B+

1


4

示波器

带宽:100MHz

通道:2

外部触发入

采样率:1.0GS/s

1


5

+/-字螺丝刀


1


6

尖嘴钳


1


7

斜口钳


1


8

实验导线

叠插式

1

详见表三

9

凳子


2


10

实训指导书


1


11

安装布线所需材料


1

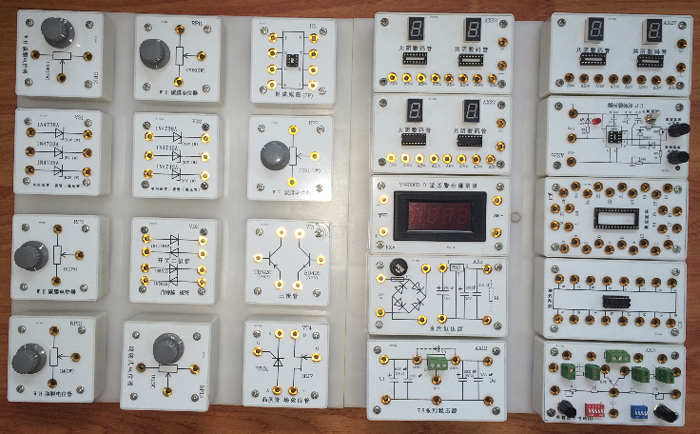

表二电工电子元件盒

序号

产品名称

型号规格

产品代号

单位

1

RJ水泥电阻(5W)

51Ω

R01

1块

RX线绕电阻(5W)

200Ω

100Ω

2

RJ金属膜电阻(2W)

330Ω

R02

1块

470Ω

510Ω

3

RJ金属膜电阻(2W)

330Ω

R03

1块

510Ω

680Ω

4

RJ金属膜电阻(2W)

1K

R04

1块

2K

3.3K

5

RJ金属膜电阻(2W)

3.3K

R05

1块

4.7K

6.8K

6

RJ金属膜电阻(2W)

10K

R06

3块

22K

47K

7

锰铜丝电阻(3A)

0.1Ω

R07

1块

0.2Ω

0.4Ω

8

RT碳膜电阻(1W)

R08

1块

4.7Ω

10Ω

27Ω

9

RT碳膜电阻(1W)

39Ω

R09

1块

47Ω

56Ω

68Ω

10

RJ金属膜电阻(1W)

100Ω

R10

1块

150Ω

200Ω

300Ω

11

RJ金属膜电阻(1W)

390Ω

R11

1块

470Ω

560Ω

680Ω

12

RJ金属膜电阻(1/2 W)

560Ω

R12

1块

820Ω

1K

1K

13

RJ金属膜电阻( 1/2 W)

1.2K

R13

1块

2K

2.7K

3K

14

RJ金属膜电阻( 1/2W)

4.7K

R14

1块

5.1K

6.8K

8.2K

15

RJ金属膜电阻( 1/2W)

10K

R15

1块

15K

27K

33K

16

RJ金属膜电阻( 1/2W)

51K

R16

4块

56K

62K

68K

17

RJ金属膜电阻(? 1/2W)

100K

R17

4块

270K

390K

470K

18

RJ金属膜电阻( 1/2W)

820K

R18

1块

1M

2.2M

10M

19

RJ金属膜电阻(1/2W)

120Ω

R19

1块

180Ω

220Ω

620Ω

20

RJ金属膜电阻( 1/2W)

1.5K

R20

1块

2.2K

2.7K

3.9K

21

RJ金属膜电阻( 1/2 W)

6.2K

R21

1块

20K

24K

47K

22

RJ金属膜电阻( 1/2W)

51K

R22

1块

150K

220K

3M

23

RJ金属膜电阻( 1/2W)

510K

R23

2块

1.1M

2M

2M

24

CL聚脂膜电容

1000pF

C01

2块

2200 ? pF

CBB聚丙烯膜电容

3300 ? pF

25

CBB聚丙烯膜电容

4700 ? pF

C02

2块

0.01μF

0.022μF

26

CBB聚丙烯膜电容

0.033μF

C03

4块

0.047μF

0.1μF

27

CBB聚丙烯膜电容

0.22μF

C04

1块

0.47μF

F

28

CBB聚丙烯膜电容

0.47μF

C05

1块

F

0.33μF

29

CD铝电解电容(50V DC)

3.3μF

C06

2块

4.7μF

10μF

30

CD铝电解电容(50V DC)

100μF

C07

1块

220μF

470μF

31

CBB聚丙烯膜电容

0.5μF

450V? AC

C08

1块

1.0μF

450V? AC

32

CBB聚丙烯膜电容

2.0μF

(450V ? AC)

C09

1块

4.0μF

(450V ? AC)

33

CC瓷片电容

20 ? pF

C10

1块

1500 ? pF

CBB聚丙烯膜电容

2200 ? pF

34

CC瓷片电容

20 ? pF

C11

1块

CBB聚丙烯膜电容

33 ? pF

100 ? pF

35

可调电容

10~60 pF

C12

1块

220 ? pF

20~120 pF

36

CC瓷片电容

20 ? pF

C13

1块

CL聚脂膜电容

2200 ? pF

5600 ? pF

37

CBB聚丙烯膜电容

0.047μF

C14

1块

0.01μF

0.1μF

38

CD铝电解电容(50V DC)

2.2μF

C15

2块

33μF

47μF

39

WX线绕电位器(WX050

100(5W)(去盖)

RP1

1块

40

WH碳膜电位器(WH118

470(2W)(去盖)

RP2

1块

41

WH碳膜电位器(WH118)

1K ? (2W)

RP3

1块

42

WX线绕电位器(WX14-12)

4.7K(1W)(去盖)

RP5

1块

43

WH碳膜电位器(WH5)

10K ? (1/2W)

(去盖)

RP6

1块

44

WH碳膜电位器(WH5)

22K(1/2W)

RP7

1块

45

WH碳膜电位器(WH5)

33K(1/2W)

RP8

1块

46

WH碳膜电位器(WH118)

47K ? (2W)

RP9

1块

47

WH碳膜电位器(WH118)

100K ? (2W)

RP10

1块

48

WH碳膜电位器(WH118)

470K ? (2W)

RP11

1块

49

WH碳膜电位器(WH118)

1M ? (2W)

RP12

1块

50

绕线式电位器(WXD3-12

1K ? (2W)

RP13

1块

51

线绕电感

电感L=30mH

L01

1块

52

线绕电感

电感L=100mH

L02

1块

53

色码电感

22μH

L03

1块

82μH

180μH

54

荧光灯整流器

8W

L04

1块

55

色码电感

330μH

L05

1块

柱形电感

47μH

色码电感

100μH

56

EI型壳式变压器

24V/12V

T01

1块

57

C型芯式变压器

24V/12V

T02

1块

58

R型芯式变压器

24V/12V

T03

1块

59

脉冲变压器(单双脉冲)

KMB-0021

T05

1块

60

集成底座

8P

IC1

2块

61

集成底座

14P

IC2

5块

62

集成底座

16P

IC3

4块

63

集成底座

18P

IC4

2块

64

集成底座

20P

IC5

1块

65

集成底座

28P

IC7

1块

66

单向击穿二极管(稳压管)

1N4728A

(3.3V ? 1W)

VS1

1块

1N4733A ? (5V 1W)

1N4735A

(6.2V ? 1W)

67

单向击穿二极管(稳压管)

1N4738A

(8.2V ? 1W)

VS2

1块

1N4740A

(10V ? 1W)

1N4742A

(12V ? 1W)

68

双向稳压管(1W)

5V

VS3

1块

8.2V

10V

12V

69

整流二极管

1N4007×4

VD1

1块

70

开关二极管

1N4148×2

VD2

1块

肖特基二极管

1N5818

1N5819

71

三极管

TIP42C

VT1

1块

BU406

散热器

ST25×2

72

三极管

9012

VT2

1块

TIP41C

散热器

ST25×1

73

三极管

9013

VT3

1块

TIP41C

散热器

ST25×1

74

晶闸管

BT151

VT4

1块

场效应管

3DJ7

散热器

ST25×1

75

增强型场效应管

IRF630 ? (N沟道)

VT5

1块

IRF9620(P沟道)

散热器

ST25×2

76

IGBT管

10N60×2

VT6

1块

1N4148×2

散热器

ST25×2

77

晶闸管电路

51Ω、0.1μFBT151FU)×3

VT7

1块

散热器

ST25×3

78

双向触发二极管

BD3

VT8

1块

双向晶闸管

BT135

散热器

ST25×1

79

仪表开关

KN32B

S1

1块

80

按钮开关

AN4

S2

1块

81

钮子开关

KNX1×2

S3

1块

82

白炽灯座


HL1

3块

83

荧光灯底座


HL2

2块

84

启辉器


HL3

1块

85

指示灯

6.3V

HL4

1块

86

熔断丝


FU

1块

87

电流表插座


SW

3块

88

共阴数码管

0.5吋

BX01

1块

电阻

300Ω×8

89

稳压集成

LM337

BX04

1块

LM317

散热器

ST25×2

90

MIC声电传感器

CZN-15EN

BX05

1块

石英晶体振荡器

32.768石英晶体

10MΩ电阻

33 ? pF电容器×2

91

扬声器

BX06

1块

92

蜂鸣器

TMB12A12

BX07

1块

LED

5个大(红)

电阻

100Ω/0.25W

93

气敏元件

QM-J3

BX08

1块

94

三极管插座

127-3T

BX09

1块

元件插座

95

元件插座

127-2T×4

BX10

1块

96

音乐芯片

JD9300Y

BX11

1块

纽子开关

KNX1

97

保险丝

FU

AX1稳压管稳压电路

1块

二极管

1N4007×4

电容

1000μF /50V

100μF /35V

0.1μF

稳压管

1N4733 ? (5.1V)

电阻

6.8K/0.25W

2.7K/0.25W

3.3K/0.25W

10K/0.25W

三极管

9013

99

电阻

100Ω/0.25W×2

AX3铜电阻温度计电路

1块

39Ω/0.25W

33Ω/0.25W

温度传感器

LM35

珐琅电阻

RX20-10W ? 20Ω

纽子开关

KNX1×2

电位器

470Ω(WH5)

铜电阻

Cu-50

100

直流数字毫伏表

0~2000mV

AX4直流数字毫伏表

1块

101

保险丝

FU

AX5直流恒压源

1块

二极管

1N4007×4

电容

470μF /50V

100μF /25V

0.01μF

集成

LM7812

散热器

ST25×1

103

电位器

10K(WH5)×2

AX9运放电路

1块

二极管

1N4148×2

电容

10μF /35V

集成

OP07

集成底座

8P

104

集成运放

LM358

AX10双运放电路

1块

集成底座

8P

105

继电器

GZR-2 ? 12V

AX11继电器驱动电路

1块

三极管

9013

二极管

1N4148

106

电容

1000μF/50V×2

AX12

78系列稳压源

1块

0.33μF×2

插座

127-3T

107

电容

1000μF/50V×2

AX13

79系列稳压源

1块

0.33μF×2

插座

127-3T

108

电位器

22K(WH5)

AX14

单结晶体管触发电路

1块

单结晶体管

BT33

电阻

2.2K/0.25W

100Ω/0.25W

560Ω/0.25W

三极管

9013

二极管

1N4148Ω×2

109

功放

LM386

AX15功率放大集成电路

1块

电阻

10Ω/0.25W×2

电容

47nF×2

10μF/35V

100nF

100μF/35V

集成底座

8P

110

集成

MC34063A

AX16集成转换器

1块

集成底座

8P

111

拨码开关

(5T)(4T)

AX17单管放大电路

1块

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

112

拨码开关

(5T)(4T)

AX18单管放大电路

1块

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

113

光电开关

1A05HR×2

AX20电动机测速

1块

磁性电机

385

固定支架

配套

114

钮子开关

KNX1×2

AX210-1置数单刀双掷开关

1块

115

集成

CD4011

AX22单脉冲信号

1块

CD1413

集成底座

14P

16P

电阻

100Ω/0.25W×4

51Ω/0.25W×4

复位开关

AN4×2

LED

红×2绿×2

116

电阻

100K/0.25W×10

AX23触摸式编码开关

1块

钮子开关

KNX1

轻触开关

6×6×4.3

×10

117

电阻

51K/0.25W×10

AX24

8421拨码盘

1块

夹板

KAS-3

8421拨码开关

KAS-3×2

二极管

1N4148×8

118

集成

555

AX25

CP时钟脉冲源

2块

集成底座

8P

电位器

100k(WH5)×2

电阻

10k/0.25W×2

300Ω/0.25W

二极管

1N4007×2

电容

10μF/35V

0.1μF

0.01μF

钮子开关

KNX1

LED

红(5个大)

119

电阻

100Ω/0.25W×7

AX26发光二极管及驱动

1块

集成

62083

集成底座

20P

LED

红×8

120

集成

CD4511

AX27共阴数码管

3块

集成底座

16P

电阻

100Ω/0.25W×14

共阴数码管

0.5寸×2

121

LED

红×4绿×4黄×4

AX28交通灯电路

1块

电阻

51Ω/0.25 W×6

集成

Un2003

集成底座

16P

122

直流数字毫安表

0~2000mA

AC-A1直流数字毫安表

1块

123

指针微安表

100μA


1块

表三

集 成 清 单

序号

名称

型号/规格

单位

数量

备注

1

集成芯片

CD4001

1


2

集成芯片

CD4002

1


3

集成芯片

CD4011

1


4

集成芯片

CD4012

1


5

集成芯片

CD4013

2


6

集成芯片

CD4015

1


7

集成芯片

CD4023

1


8

集成芯片

CD4025

2


9

集成芯片

CD4060

1


10

集成芯片

CD4069

1


11

集成芯片

CD4070

1


12

集成芯片

CD4071

1


13

集成芯片

CD4073

1


14

集成芯片

CD4075

1


15

集成芯片

CD4081

3


16

集成芯片

CD4085

1


17

集成芯片

CD4511

1


18

集成芯片

CD4513

1


19

集成芯片

CD4518

3


20

集成芯片

CD4528

1


21

集成芯片

CD4532

1


22

集成芯片

CD4585

2


23

集成芯片

CD40106

1


24

集成芯片

CD40107

1


25

集成芯片

CD40192

2


26

集成芯片

CD40194

1


27

集成芯片

74LS00

1


28

集成芯片

74HC112

1


29

集成芯片

74HC138

1


30

集成芯片

74HC151

1


31

集成芯片

74LS196

2


32

集成芯片

74LS283

1


33

集成芯片

DAC0832

1


34

集成芯片

DAC0809

1


35

集成芯片

555

2


36

集成芯片

LM358

1


37

集成芯片

4N35

1


38

集成芯片

TIL117

1


39

集成芯片

7812

1


40

集成芯片

7815

1


41

集成芯片

7915

1


42

三极管

9012

1


43

三极管

9013

2


44

三极管

9014

1


45

光电三极管

3DU2(1KL3B

1


46

光敏电阻

GL5626D

1


47

动圈式话筒

SD152B

1


48

RJ ? 金属膜电阻

100 ? 欧1/2W

1


49

RJ ? 金属膜电阻

15K ? 欧1/2W

1


50

RJ ? 金属膜电阻

22K ? 欧1/2W

1


51

RJ ? 金属膜电阻

51K ? 欧1/2W

3


52

电解电容

3.3uF/35V

1


53

电解电容

1uF/35V

1


54

电解电容

100uF/35V

1


实验连接线

序号

名称

型号/规格

单位

数量

备注

1

导线(香蕉插)

红色15cm

10


2

导线(香蕉插)

黄色15cm

10


3

导线(香蕉插)

绿色15cm

10


4

导线(香蕉插)

蓝色15cm

10


5

导线(香蕉插)

黑色15cm

10


6

导线(香蕉插)

红色20cm

6


7

导线(香蕉插)

黄色20cm

6


8

导线(香蕉插)

绿色20cm

6


9

导线(香蕉插)

蓝色20cm

6


10

导线(香蕉插)

黑色20cm

6


11

导线(香蕉插)

红色45cm

4


12

导线(香蕉插)

黄色45cm

4


13

导线(香蕉插)

绿色45cm

4


14

导线(香蕉插)

蓝色45cm

4


15

导线(香蕉插)

黑色45cm

4


16

屏蔽线(香蕉插)

60cm

3


15

电流表插座连接线

10cm

1


18

大小头测试线(香蕉插四种颜色)

45cm

4


1

实验配件

2

螺口灯泡

15W24V

2


3

螺口灯泡

40W110V

2


4

熔芯(保险丝)

1A、0.5A2A(玻璃)

1 盒/5


5

启辉器


1


021-61482202 021-61482206
Baidu
map
