SB100L1-6斯太尔汽车工作原理及故障实训台

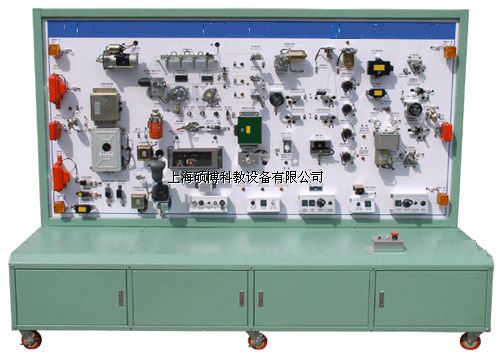

参考图
型号：斯太尔
一．功能：
1.可演示全车线路工作原理,点火系故障12例,充电起动系故障12例,其它线路故障12例。
2.可演示汽油机供给系工作原理,故障现象5种,故障原因40例(其中化油器分图放大演示)。
3.可演示润滑系、冷却系工作原理。润滑系故障现象3种原因22例,冷却系故障现象2种原因12例。
4.可演示柴油机供给系工作原理故障现象5种,故障原因38例,(其中高压油泵,调速器分图放大演示)
5.可演示液压制动和气压制动工作原理,液压制动系故障现象4种,故障原因12例,气压制动故障现象4种,原因15例。
6.闪光灯条与系统工作过程同步闪烁提示。
三、技术规格
外形尺寸（约）：约2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流24V
工作温度：-40℃～+50℃
三相异步电动机
型号：SB100L1-6
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
二．基本配置
序号 |
名称 |
规格型号/简介 |
单位 |
数量 |
1 |
原理面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
电器实物系统（包括发动机电气系统,起动/充电,灯光仪表系统） |
原车,真实运行工作。 |
套 |
1 |
3 |
汽油机供给系实物材料（化油器与电喷综合） |
货车,真实运行工作。 |
套 |
1 |
4 |
解剖润滑实物系统 |
原车 |
套 |
1 |
5 |
解剖冷却实物系统 |
原车 |
套 |
1 |
6 |
柴油机供给系实物 |
原车,真实运行工作。 |
套 |
1 |
7 |
解剖的液压制动系统实物工作模型 |
货车,安装一边制动装置； |
套 |
1 |
8 |
解剖的气压制动实物工作模型 |
原车,安装一边制动装置； |
套 |
1 |
9 |
点火开关 |
原车 |
套 |
1 |
10 |
线束 |
配套 |
套 |
1 |
11 |
各类继电器 |
原车 |
个 |
1 |
12 |
三相异步电动机 |
YT ? 100L1-4 |
台 |
1 |
13 |
蓄电池 |
12V ? 45Ah |
台 |
2 |
14 |
保险丝盒 |
个 |
2 |
|
15 |
电源总开关 |
50A |
个 |
1 |
16 |
移动台架(带自锁脚轮装置) |
2080×700×1800mm(长×宽×高) |
台 |
1 |
17 |
故障模拟与排除装置 |
套 |
1 |
|
18 |
教师手册 |
套 |
1 |
|
19 |
合格证与保修卡 |
套 |
1 |
