[产品型号]: [产品名称]:东风EQ140型整车透明汽车 [价?????格]: [在线客服]:

东风EQ140型整车透明汽车

透明汽车教学整车模型是配合大专院校、部队、交通、公安系统汽车驾驶培训、汽修等专业的教具之用,通过专业课程的教学和本模型演示,可清楚地了解汽车的内在部位的结构和作用,使学生很快地掌握专业知识。
本品选用透明有机玻璃制作,内中部件均以硬质塑料加工,用螺丝固定在金属高温烘漆而成的车架上。各总成部分都经模具一次压模成形加工,代替过去胶粘合的方法,使产品在强度上有很大提高。发动机总成用电机驱动,在油门处设有调速装置,能演示发动机转速高低。离合器分离明显,操纵灵活,
离合器外壳整体压模而成,变速箱和各档齿轮用各种颜色表示,换档灵活,手制动美观。后桥外形压模而成,内中主减速、差速转动自如,轮毂刹蹄压模成型,刹蹄可调节,前桥轮鼓可调整,转向装置以及电瓶、油箱、水箱,制动管路分布清楚一目了然。电路采用对插件前后分布,灯架、风窗、仪表板、后灯架用透明有机玻璃压模成整体美观逼真。
演示时插上220V电源,将起动开关打开,使发动机启动,经离合器、变速箱、手刹、传动轴至后桥、驱动后轮、使学员更清楚了解汽车的各部位动作,以达到教学之目的。
东风EQ140型整车透明模型安装介绍:开箱后,小心取出模型零部件,整齐摆放在实验室一角;清理木箱和防震材料后,再打开零部件防尘薄膜,使每一部件保持清洁,如有积尘,用湿布将其擦净整齐摆放。然后按照安装程序开始组合(拧螺钉、螺帽力度要适中)。
(一)安装程序(参照以下图形)
1、安装车架前后支架。
2、使前后车架连接,形成整体。同时安装左右角铁。
3、安装前桥,后桥,同时连接气管。
4、安装发动机、变速器联体,安装散热风扇。
5、安装传动轴。
6、安装水箱,同时连接水箱至水泵、水箱至节温器水管。
7、安装仪表支架、仪表总成,待装好前后灯架同时连接控制线插坐(对号插入)
8、安装转向器、方向盘、转向万向节轴及转向直拉杆。
9、安装消声器,排气管。
10、安装油箱,连接油管。
11、安装电瓶,同时接上油门控制线,电瓶至仪表总成电源线。
12、安装前灯架,后尾灯,同时接上至仪表总成电源线。
13、对号连接线结束插座。
14、连接制动管路。
15、安装车轮。
16、检查各自已安装部件,无误后方可插上电源运转。

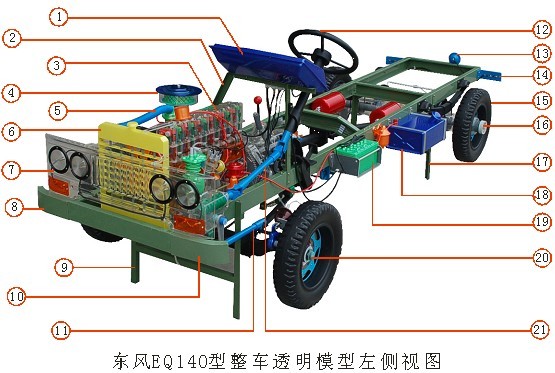

1.仪表盘 2.仪表支架 3.发动机及变速器4.空气滤清器 5.水管 ?6.水箱 7.前灯架
8.右角铁 9.前支架 10.左角铁 11.转向直拉杆 12.转向盘 13.后照灯 14.左尾灯
15.车轮 16.后桥 ?17.后支架 18.油箱 19.电瓶 20.前桥 21.转向万向节轴

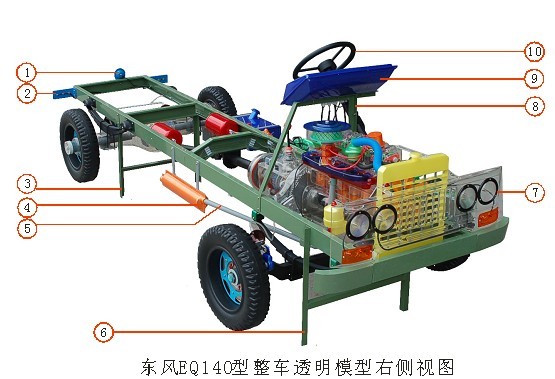

1.后照灯 2.右尾灯 3.后支架 4.消声器 5.排气管 ?6.前支架 7.前灯架 8.仪表支架
9.仪表盘 10.转向盘
