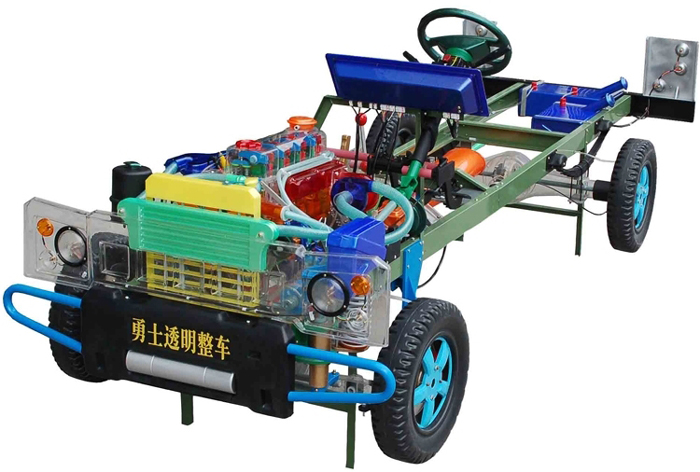

北汽勇士透明整车

一、使用说明
本模型是用于大专院校、职业学校、汽车驾驶培训、汽车修理专业教学之用,通过本品的演示,可清楚了解轿车内部的机械结构与功能,便于学员较快地掌握轿车的构造和原理,提高学员对轿车的初步认识,实属汽车学校教学教具中最理想的教具。
二、 结构和特点
本品选用透明有机玻璃制作,内中部件均以上硬质塑料加工,利用螺丝固定在金属高温烘漆而成的车架上。各总成都以压模成形加工,代替过去用胶水粘合的办法,使本品在牢固度上有很大的提高。发动机总成,以电力驱动,油门设有调速装置,能演示发动机转速的高低。离合器分离明显,操纵灵活,离合器外壳整体压模而成,变速器的各档齿轮用各种颜色表示,操纵自如,其中主减速,差速,转动灵活,车轮对开压铸,刻有防滑槽纹,看上去美观大方。转向装置以及电瓶、油箱、水箱,做工精细、富有光泽。制动管路分布清楚,一目了然。电路采用对插件前后分布,前灯架用透明有机玻璃压模成整体,看上去美观逼真,仪表板及后灯架逼真坚固。以上对本品做一简单的特点介绍。


三、 产品规格
(1)外形尺寸:长度320cm×宽度125cm×高度130cm(即以实物的80%制作)。
(2)本品总重量90kg(净重)。
(3)需带220V交流电源,总耗电不超过200W。
四、 详细安装说明
(1)本品分三箱装运:先将木箱打开把内中的防震稻草轻轻地取出,这时要注意不能用力过大,以免损坏总成及其部件。开箱完毕后将各总成及部件上的防尘尼龙打开,如有积尘,用湿布将其擦净,逐个的放在待安装的清洁干净的室内。(2)车架及支撑脚的安装:首先安装前、后支撑脚。
(3)发动机离合器变速箱总成(驱动部分)的安装,因包装运输原因,总成上的各部件均末拆下,因此必须小心轻放。然后,将总成装在车架前端,注意轻放,对准螺孔后,套上螺丝钉(6×60mm)拧紧即可。变速器的操纵机构另外装在车架上,再将操纵机构的十字轴一端套向变速器后的变速拉轴上,并对准螺孔。
(4)驱动轮的安装:先将前轮股总成装上前悬挂装置,内外万向节已固定,只须将传动轴安装套对准螺孔拧紧。然后装上转向臂拉杆的球头螺丝。
(5)后桥安装,后桥总成已成整体,将两边的支撑点装上,提起来再装减振器上端的螺母,驻车制动的拉索连拉索座一起将其装在底盘架上,和手制动手柄总成连在一起,如果手制动没有制动效果,请调节拉杆螺母。
(6)前灯架、水箱、电瓶及油门拉杆一起拿到前端对准两边的四只螺孔横向装紧,然后插上各插头,挂上油门拉杆的钢丝,装紧拉杆压板。
(7)安装电路:本品电路原理和实际勇士车有些区别,只能用外部电源(AC220V)供电,设有电机驱动部分、点火部分、灯光部分,其中电机部分使用交流调压器来调节电机的输入电压(交流电经整流后进入直流电机),从而调节发动机的转速。灯光部分使用的是经变压后输出的9V电流,前灯架设有大灯、雾灯、左右转向灯、变光灯;后灯架设有尾灯、后转向灯、倒车灯及雾灯。安装时,只要对准各插头上即可,若灯泡不亮换上备用灯泡(如安装完毕试车时电机不按顺时针方向转动时,请将其插头的正负极对调即可)。
(8)制动管路:制动管路在车架上基本没有拆下,只需在连接处小心对准连接。冷却管路是用节纹软朔管套接的。油箱到汽油泵、到滤清器的管路都用塑料套管套接。到些安装完毕。
五、注意事项
(1)本品用有机玻璃制作,坚固度有限,一定要小心轻放,以免破碎。
(2)安装完毕后一定要保持清洁,可加防尘布,否则影响美观。
(3)不能让学员随意乱动,以免损坏本产品。(如方向盘转角不能太大,变速箱操纵不能用力硬推,驱动轮不能用手强作旋转等)。
(4)不能在高温阳光下暴晒,否则本产品会变形。
