[产品型号]:SBQC-XNY-029 [产品名称]:144V纯电动汽车动力系统实训考核装置 [价????格]: [在线客服]:

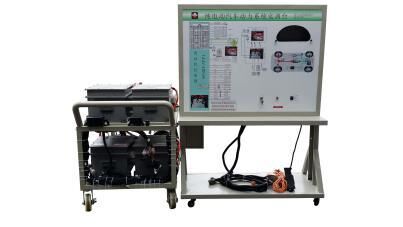

SBQC-XNY-029144V纯电动汽车动力系统实训考核装置

一、功能特点

1、该设备完整展示真实汽车电动动力系统,可以动态真实演示电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行工况。

2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照汽车电动动力系统结构原理图及控制电路图和实物,认识和分析汽车电动动力系统的工作原理。

3、实训台面板上安装有电动汽车的点火开关、工况开关、油门踏板、挡位开关、制动开关、仪表(转速表、电流指示表、)等,并辅以发光二极管进行系统流向的动态指示,还设有一台真实电动车的电机用来演示电动机的工作状态。

4、采用1.5mm厚冷轧板,严格按钣金加工工艺操作,经酸洗、喷塑,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,实训台底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

5.检测台与运行台用航空插头,真实运行电动汽车的电动动力驱动系统。

6.安装国标充电枪与插口,可进行电动汽车真实充电操作与控制。


二、技术规格

1、外接电源:原电动汽车电源

2、工作电压:原电动汽车电源

3、工作温度:-40℃~+50

4、检测台外形尺寸:1240*600*1700mm(长×宽×高)

5、运行台外形尺寸:1000*600*1200mm(长×宽×高)

三、实训项目

1.可真实运行汽车电动动力驱动系统,展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。

2.操纵点火开关与调节开关,可真实演示汽车电动动力系统的各工况工作过程。

3.真实运行电动动力系统启动工作过程

4.真实运行电动动力系统低速行驶工作过程

5.真实运行电动动力系统一般行驶工作过程

6.真实运行电动动力系统全速行驶工作过程

7.真实运行电动动力系统减速行驶工作过程

8.真实运行电动动力系统停车行驶工作过程

9.模拟电动动力系统制动回收工作过程
