[产品型号]:SBC-XNYGY [产品名称]:电动汽车整车高压安全操作诊断实训台 [价?????格]: [在线客服]:

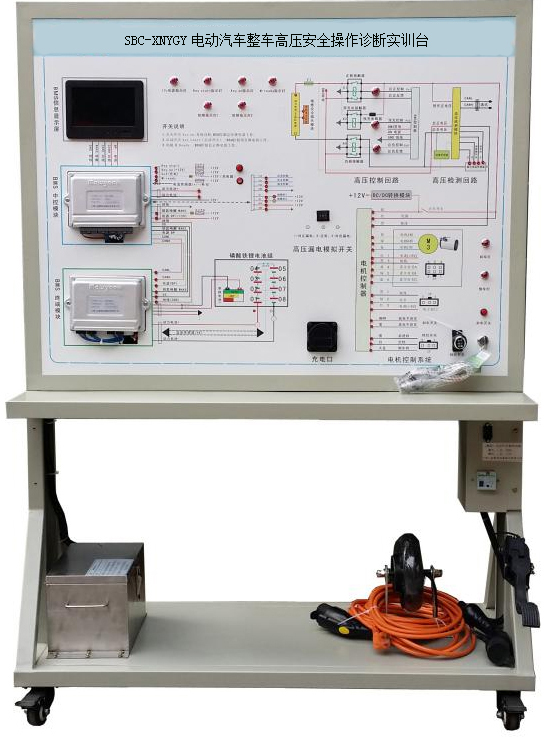

SBC-XNYGY电动汽车整车高压安全操作诊断实训台


一、功能特点

1.该设备完整展示电动汽车高压安全防护系统(包括电动汽车的电源系统、电机系统、显示系统及BMS实物元件为基本组件,能体现高压系统电气原理及上下电逻辑;高压系统的安全防护措施及安全检测,配电系统:安装总正继电器、总负继电器、预充继电器与预充电阻),可以动态模拟整车高压安全防护系统的运行状态与工作过程。

2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图(包含:①完整的电动车高压系统②完整的电机控制系统③完整的磷酸铁锂电池组管理系统与显示系统);

学员可直观对照电动汽车整车高压安全防护系统结构原理图和实物,认识和分析电动汽车整车高压安全防护系统的工作原理。

3.面板上安装有点火开关、电动汽车真实磷酸铁锂电池组,电动汽车安全维修塞插头模块,高压电路仿真系统,安全继电器组件,漏电保护模块与模拟操纵开关。

4.面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。

5.工作采用电动车电池组电源,其他系统的12V直流电源由DC/DC模块提供,安装电动车国标220V充电口与充电枪,真实实现电动车的充电操作。

6.真实的电动汽车高压安全防护系统器件,安全继电器(包括总正继电器、总负继电器、预充继电器)通过电动车的高压安全系统控制单元能正常控制与工作;

高压安全系统控制单元采用CAN-BUS通信控制;

7.真实的电动汽车霍尔式电流传感器,系统真实检测的电流数据流且通过BMS控制单元CAN总线传送7寸彩屏显示器真实显示。

8.BMS控制单元7寸彩屏显示器采用CAN-BUS通信控制唤醒等信号。

9.BMS控制单元7寸彩屏显示器采用CAN-BUS通信显示各单体磷酸铁锂电池电压、电流、温度等状态真实信号。

10.高压安全系统控制单元采用CAN-BUS通信显示安全报警、"READY"等信号信息。

11.真实电动车的电机系统,可正常运行电动车电机各工况;高压安全系统报警后,通过CAN-BUS通信控制安全继电器工作,且电机停机。

11.真实电动车的高压安全系统,国标充电枪插入设备充电口后;高压安全系统通过CAN-BUS通信控制安全继电器工作,且通过CAN-BUS通信的7寸彩屏显示器同步显示充电工况。

12.真实的电动汽车高压安全预充电器件,预充继电器通过电动车的高压安全系统控制单元能正常控制与工作,高压安全系统控制单元采用CAN-BUS通信控制。

13.真实的电动汽车放电器件(电机系统等),可正常运行电动车电机各工况;通过CAN-BUS通信控制与检测放电器件(电机系统等)电流、电压等工况且通过BMS控制单元CAN总线传送7寸彩屏显示器真实同步显示。

二、技术规格

1.外接电源:交流220V±10% 50Hz

2.工作电压:直流12V

高压源:72V

磷酸铁锂电池组:72V

3.工作温度:-40℃~+50

4.外形尺寸:1240×600×1700mm(长×宽×高)

三、实验项目

1.电动车高压保护原理实验
2.
高压电路漏电保护仿真原理
3.
高压蓄电池拆装维修实验
4.
高压电路维修操作仿真实验等

四、配置清单(每台)

序号

规格型号

单位

数量

1

控制面板与检测台

1.装有各种检测端子以及彩色原理图

2.冷板冲压成形移动台架:1240*600*1700mm(长×宽×高)

3.带4只可移动脚轮:

1

2

电动汽车电机与电池等组件的运行台

1.40*40*3mm方管焊接台架:1240*600*700mm(长×宽×高)

2.带4只可移动脚轮:

3.电机与电池等组件

1

3

电动汽车磷酸铁锂电池

磷酸铁锂电池,带铁外壳总成与接线;

72V

CAN-BUS通讯与电池管理器

1

4

电动汽车电动机

1kW电动机带霍尔传感器

额定电压:72V

冷却方式:风冷

1

5

电动汽车直流无刷电机控制器

额定电压:72V

1

6

BMS-7寸彩屏显示器

CAN-BUS通讯

1

7

电子油门踏板

配套

1

8

点火开关

配套

1

9

刹车开关

配套

1

10

挡位开关

配套

1

11

车载充电器

72V5A配套

1

12

DC-DC转换器

72/12V

1

13

电动汽车充电枪与插座

电动汽车国标,CEBEA

1

14

电池管理系统

CAN-BUS通讯;

磷酸铁锂电池终端控制ECU

磷酸铁锂电池中控控制ECU

磷酸铁锂电池显示屏控制ECU车载ECU

1

15

电动汽车高压安全系统

高压控制回路系统(大电流总正继电器/总负继电器/预电继电器等);

高压检测回路系统(绝缘/电流检测传感器);

电动汽车高压安全控制ECU(带CAN-BUS通讯);

1

16

霍尔式电流传感器

国标产品

1

17

故障模拟与排除装置

配套

1

18

设备教师手册

配套

1

19

设备合格证、保修卡

配套

1

汽车电磁学原理智能教学平台

新能源汽车实训室设备建设标准,电动汽车 服务产教融合协同发展

新能源汽车交直流充电桩综合实训台

充电桩(站)及监控实训系统、新能源汽车充电桩

交通运输实训基地建设方案

迈腾B8汽车电气系统便携测量盒组件

新能源汽车实训室设备

新能源汽车电工电子基础教学平台

部队汽车实训室建设、汽车检测与维修技术(军车方向)

部队汽车

现代物流仓储自动化实验系统

立体仓库实物教学实验装置

立体车库实训模型

交通灯控制

汽车电工电子实训室

汽车电工电子技能实训工作岛

汽车电磁学基础实训装置

汽车基础电路实验箱

汽车电子电路实验箱

汽车总线技术实训平台

新能源汽车电工电力电子实训装置

电动汽车充电桩系统实训台

燃料电池电动汽车动力系统实验平台

高压安全实训台

交流充电桩原理实训台

新能源汽车动力电池控制系统教学平台

电动汽车电池动力总成及管理系统教学平台

纯电动整车检测实训系统

新能源汽车电工电子实训台

新能源汽车电工电子及电机驱动技术教学系统

ABS/ASR/ESP制动系统实训台

纯电动车永磁同步电机解剖展示台

电机解剖教学平台

电池解剖教学平台

纯电动汽车电控系统教学平台

PEM水电解实验器

燃料电池教学实验平台

燃料电池动力系统教学平台

柴油机拆装

新能源高压器件展示箱

高压安全原理教学实验箱

农机拆装

电动车PTC结构解剖实训台

电动车压缩机结构解剖实训台

新能源汽车电动真空助力制动系统实训台

纯电动汽车车身电器实训台

比亚迪秦电动转向助力EPS实训台

新能源电动车高压电控总成驱动电机变速箱实训台

纯电动汽车动力电池与管理系统实训台

新能源汽车ABS/EBD/BAS糸统实训台(比亚迪)

新能源电动车高压电控总成驱动电机变速箱实训台

新能源车载充电机解剖实训台

新能源比亚迪车载网络实训台

交流充电桩模拟实训装置

纯电动汽车空调实训台

汽车电子电工实训考核设备

迈锐宝XL汽车全车电器实训台

勇士2022汽车动力转向系统实训台

维柴w615柴油发动机的实训平台

豪沃电路实训台

猎豹全车电器实训台

金龙客车全车电器实训台

全顺全车电器实训台

欧曼全车电器实训台

猛士EQ2050全车电器实训台

猛士指挥车汽车电控发动机实训台

东风EQ1118G汽车全车电器实训装置

东风天锦发动机动态实训平台(东风天锦EQ4H)

东风天锦发动机解剖实训台架

东风天锦EQ1120GA2底盘实训台

天锦康明斯ISDe2150发动机实训台

天锦康明斯ISDe2150发动机解剖实训台

东风天锦全车电器实训台

东风2050全车电器实训台

陕汽2190N燃油喷射系统实物演示装置

SX2190全车电路综合实训台

SX2150汽车底盘实训台

陕汽2190N全车电器实训台

陕汽2190N离合器工作原理实训台

陕汽2190N全车气路工作原理图

车辆继电器系统训练台

发动机电子燃油喷射系统

手动变速器解剖运行台(解放CA1122)

汽车空调系统实验台

新能源汽车 、汽车发动机实训台

汽车底盘实训装置

汽车实物解剖模型
