[产品型号]:SBC-XNYKT [产品名称]:新能源汽车-自动空调系统实训台 [价?????格]: [在线客服]:

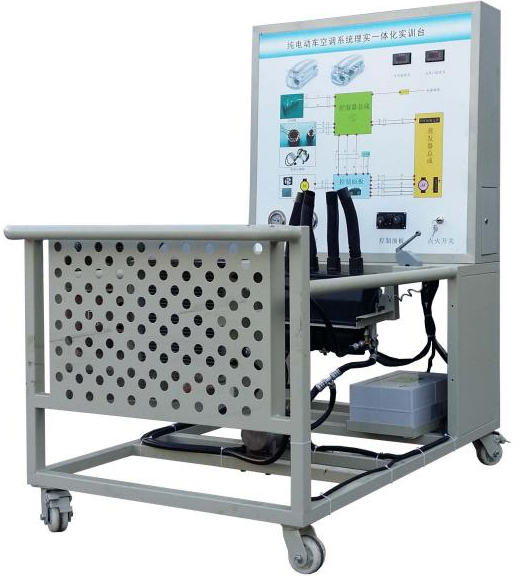

SBC-XNYKT新能源汽车-自动空调系统实训台

一、产品简介

该设备采用全新电动汽车空调系统为基础,充分展示电动汽车空调系统的组成结构和工作过程。

适用于各院校对电动汽车空调系统理论和维修实训的教学需要。


二、功能特点

1.真实可运行的电动汽车空调系统,充分展示电动汽车空调系统的组成结构和工作过程。

2.由电动汽车电源系统做为动力源,驱动空调压缩机工作。操作空调控制面板,可真实演示电动汽车空调系统的工作过程以及工作原理。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析电动汽车空调系统的工作原理。

4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

5.实训台面板上安装有高、低压力表,进出风口温度表,可实时显示空调管路压力、进出风口温度的参数变化。

6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。

7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1500×1000×1700mm(长×宽×高)

动力电源:原电动汽车电源

制 冷 剂:R134a

工作温度:-40℃~+50

高压压力表:01.5MPa

低压压力表:00.3MPa

颜色:色卡7032

钢管:40*40*3mm

面板机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:120*80mm

四、基本配置(每台)

序号

规格型号

单位

数量

1

检测控制面板(面板柜)

装有各种检测端子以及彩色电路图和原理图(950*900*4mm)

1

2

点火开关

1

3

高压压力表

R134a,03.5MPa

1

4

低压压力表

R134a,01.5MPa

1

5

数字式进风口温度表

1

6

数字式出风口温度表

1

7

空调控制器总成

原车全新

1

8

空调蒸发箱总成

原车全新

1

9

电动汽车空调压缩机总成

原车全新,48V

1

10

膨胀阀总成

原车全新

1

11

干燥器总成

原车全新

1

12

鼓风机总成

原车全新

1

13

冷凝器

原车全新

1

14

冷却电子风扇

原车全新

1

15

电动汽车空调控制器(驱动电机变频器)及操纵开关组件

原车全新,48V

1

16

电动汽车电池组

原车全新,48V

1

17

DC/DC系统

原车全新

1

18

移动台架(带自锁脚轮装置)

1500×1000×1700mm(长×宽×高)

1

19

车载充电器与充电口

配套

1

20

故障模拟与排除装置

1

21

设备教师手册

1

22

设备合格证、保修卡

1
