[产品型号]:SBC-XNYDQ [产品名称]:新能源汽车-全车电器系统实训台 [价?????格]: [在线客服]:

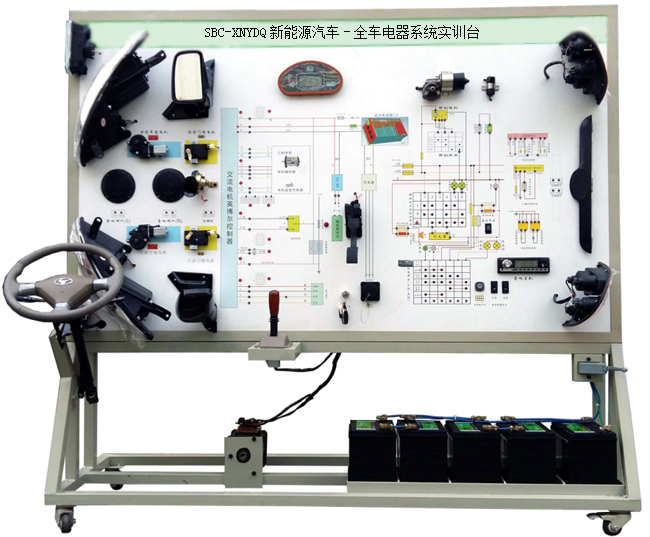

SBC-XNYDQ新能源汽车-全车电器系统实训台

一、产品简介

该设备采用全新 时风纯电动车身电器实物为基础,充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。

适用于各类院校对纯电动汽车车身电器理论和维修实训的教学需要。


二、功能特点

1.真实可运行的纯电动车身电器系统,充分展示纯电动车身电器系统的组成结构。

2.接通电源,操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程。

3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析纯电动车身电器各系统的工作原理。

3.面板上安装有检测端子,可直接在面板上检测纯电动车身电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。

4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。

▲为更好地开展电控系统实训教学,要求配套信号仿真系统(要求一体式):

仿真系统采用7寸触摸屏采用电阻触摸,具有使用寿命长、触摸精度高特点,它与单片机之间采用SPI通信,触摸灵敏度高。FPGA与单片机直接用RS232通信,接收单片机传送的设置参数,控制波形的频率、占空比和模拟电压输出幅度。设有18路信号同轴传送电缆线端口同时输出、可触摸设置任意波形输出,能产生国产基本车型发动机与底盘传感器系统等18路信号(包含霍尔、磁电、光电等信号)输出。
▲其他要求:
1.
投标现场提供汽车信号仿真系统样品演示。
2.
投标现场提供汽车信号仿真系统设计方案与源程序验证。

三、技术规格

外形尺寸(约):1740×650×1700mm(长×宽×高)

动力电源:原车48V

工作电压:原车

工作温度:-40℃~+50

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号

规格型号

单位

数量

1

示教板面板

装有各种检测端子以及彩色电路图

1

2

点火开关

原车

1

3

组合仪表

原车

1

4

组合开关

原车

1

5

左右前大灯总成

原车

1

6

左右前雾灯

原车

1

7

左右转向灯

原车

1

8

左右转向边灯

原车

1

9

左右组合尾灯

原车

1

10

牌照灯

原车

1

11

DC电源转换系

原车

1

12

灯光开关

原车

1

13

刹车灯开关

原车

1

14

倒车灯开关

原车

1

15

危险灯开关

原车

1

16

线束

配套

1

17

雨刮总成

原车

1

18

雨刮控制器

原车

1

19

喷水电机

原车

1

20

喷水壶

原车

1

21

喇叭

原车

2

22

喇叭继电器

原车

1

23

各类继电器

原车

1

24

雾灯

原车

1

25

电动车窗与中控开关

原车

1

26

电动后视镜与开关

原车

1

27

中控锁电脑

原车

1

28

门锁电机

原车

1

29

电动窗电机

原车

1

30

音响总成

原车

1

31

扬声器

6",200W

1

32

辅助蓄电池

12V ? 45Ah

1

33

保险丝盒

配套

2

34

电源总开关

50A

1

35

移动台架(带自锁脚轮装置)

1740×650×1700mm(长×宽×高)

1

36

故障模拟与排除装置

配套

1

37

教师手册

配套

1

38

合格证与保修卡

配套

1
