[产品型号]:SBC-XNYCD [产品名称]:新能源汽车-驱动系统实训台 [价?????格]: [在线客服]:

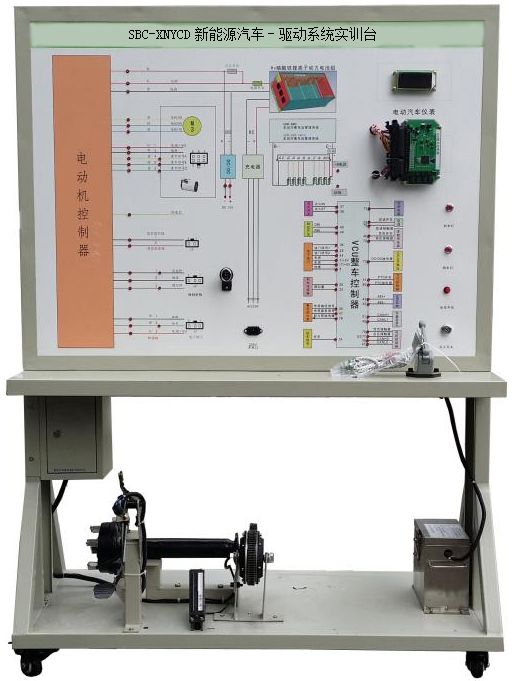

SBC-XNYCD新能源汽车-驱动系统实训台

一、产品功能

采用真实的纯电动汽车驱动系统实物为基础,可真实展示纯电动汽车驱动系统的组成结构和工作过程。

适用于学校对纯电动汽车驱动系统的教学需要。


二.功能特点

1、真实可运行的纯电动汽车驱动系统,充分展示纯电动汽车驱动系统的组成结构和工作过程。

2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的UV平板喷绘的彩色电路原理图。

3、实训台面板上安装有电动汽车仪表,可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化。

4、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

5.实训台配备有电子油门控制装置,可方便对纯电动汽车驱动系统进行加减速。

6.实训台配备有电源总开关、转动部件防护罩等安装保护装置。

7.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

1.工作电源:HV磷酸铁锂离子动力电池组

2.工作温度:-40℃~+50

3.设备颜色:标准7032

4.设备钢管:40*40*3mm

5.设备机柜:1.5mm冷板冲压成形,背面设置维修门;

6.移动脚轮:100*60mm

7.外形尺寸:1240×600×1700mm(长×宽×高)

四.基本配置(每台)

序号

名称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm

1

2

组合仪表

电动汽车专用

1

3

点火开关

配套

1

4

主动均衡电池管理系统

ABM-BMU主动均衡电池管理系统

1

5

电机控制器

与电机配套

1

6

车载充电器与充电接口

与电池配套

1

7

DC-DC转换器

48V转12V

1

8

HV磷酸铁锂离子动力电池组

48V20AH

1

9

无刷直流电机驱动系统

48V1000W

1

10

半轴刹车系统

电动车专用

1

11

档位开关

电动车专用

1

12

油门控制装置

电动车专用

1

13

直流接触器

DZ47

1

14

电源总开关

配套

1

15

移动台架

1240×600×1700mm(带自锁脚轮装置)

1

16

保险丝盒

配套

1

17

保修卡/合格证

配套

1

18

教师手册

配套

1

19

故障模拟与排除装置

1
