[产品型号]:SBQC-XNY-04 [产品名称]:汽车燃料电池(氢气)系统示教板 [价????格]: [在线客服]:

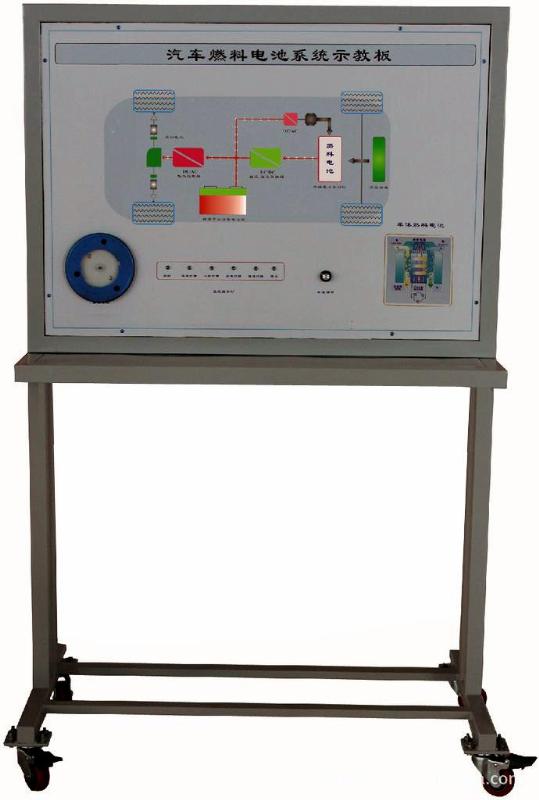

SBQC-XNY-04汽车燃料电池(氢气)系统示教板


一.产品简介
本设备可展示汽车燃料电池(氢气)系统,可动态模拟燃料电池(氢气)系统的工作过程,安装发光二极管进行系统流向的动态指示。

二.主要用途
1.适用于各类型院校及培训机构对汽车燃料电池(氢气)系统系统理论和维修实训的实训教学需要。
2.适用于各类型院校及培训机构对汽车燃料电池(氢气)系统模块单元教学需要。
3.适用于汽车职业技能鉴定考核的需要。
4.适用于汽车燃料电池(氢气)系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三.结构组成
点火开关、燃料电池(氢气)、直流电动机、发光二极管组件、制动开关等。12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及实训指导书等。
四.功能特点
1.可模拟运行汽车燃料电池(氢气)系统,展示汽车燃料电池(氢气)系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2.操纵点火开关与调节开关,可模拟演示汽车燃料电池(氢气)系统的各工况工作过程。
3.模拟燃料电池(氢气)系统启动工作过程
4.模拟燃料电池(氢气)系统低速行驶工作过程
5.模拟燃料电池(氢气)系统一般行驶工作过程
6.模拟燃料电池(氢气)系统全速行驶工作过程
7.模拟燃料电池(氢气)系统减速行驶工作过程
8.模拟燃料电池(氢气)系统停车行驶工作过程
9.模拟燃料电池(氢气)系统制动回收工作过程
10.面板上绘有彩色UV平板喷绘原理图,4mm铝塑板直接喷绘彩色原理图(UV平板喷绘原理面板质保多年不变色),学员可直观对照原理图和系统实物,认识和分析系统的工作原理。
11.实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺带万向自锁脚轮装置。
12.配备有使用说明书、实验指导书等相关资料。
13.台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等。
五.外形与颜色
设备外形:1240×650×1700mm(长×宽×高)
设备颜色:亚光灰(用户可选择各种颜色)
六.制造工艺
1.设备检测面板

采用5mm铝塑板面板,表面氧化喷漆,UV平板高真彩彩色原理图,质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板:1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺,厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管:40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺,厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
4.4脚轮:50mm×50mm(直径×宽度)
4.5脚轮支撑:0.5T
七.技术指标
1.工作电源:直流12V
2.工作温度:-40℃~+50℃
3.交流电源:220V
