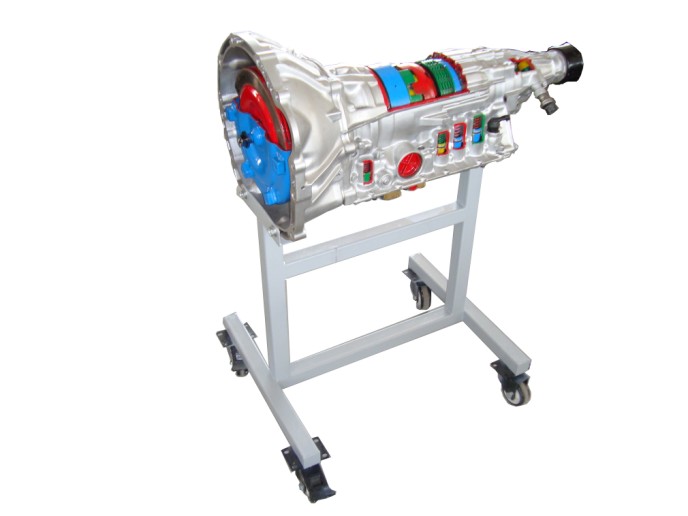

宝马523i变速器解剖模型
一．产品简介
本实训系统以原厂汽车变速器组件实物机械总成为基础,解剖关键部位,剖面涂不同颜色,突出结构层次,可对变速器组件进行原理与结构展示。
适用于各类型院校及培训机构对汽车变速器组件结构理论和维修实训的实训教学需要。
二．主要用途
1．适用于各类型院校及培训机构对汽车变速器组件原理与结构展示教学需要。
2．适用于汽车职业技能鉴定考核的需要。
3．适用于变速器组件的结构与原理认知、拆卸和装配检测提供标准参照物等教学需要。
三．结构组成
变速器组件机械总成（包含总成及附件等）、移动式的安装底座等、台架操作说明书等附件。
四．功能特点
1．进行变速器组件的原理与结构展示。
2．解剖关键部位,剖面涂不同颜色,突出结构层次。
3．配套安装底座。
4．安装底座采用钢性结构焊接,台架表面采用烤漆工艺。
5．配套使用说明书及实训指导书。
五．外形与颜色
设备外形：1000×600×1200mm (长×宽×高)
安装底座颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺,厚度0.3mm.
2.万向脚轮
2.1万向带锁止功能脚轮
2.2脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
2.3脚轮：30mm×20mm(直径×宽度)
