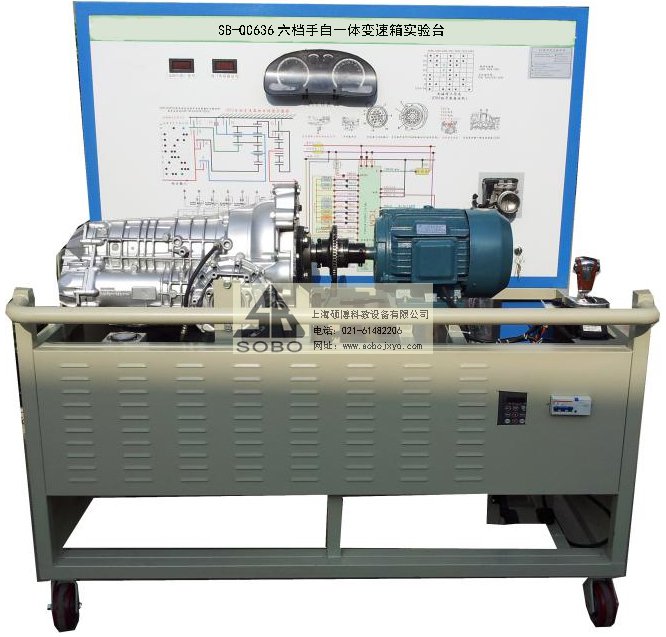

SB-QC636六档手自一体变速箱实验台
一．产品简介
该设备采用翻新大09G六档手自动一体变速器总成为基础,用可调速三相异步电动机做动力源,可对手自动一体变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示手自动一体变速器组成结构和工作过程；
适用于学校对手自动一体变速器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的手自动一体变速器、充分展示手自动一体变速器的工作过程和组成结构,如：液力变扭器、机械传动、液压控制和电子控制等。
2.电机直接驱动变速器,电机与变速器通过联轴直接固定.
3.可通过变频器设定电机铭牌上规定的额定电流值,实现用电子热过载继电器来防止电机过载,为了防止机械设备起动/停止期间的冲击,可通过变频器设定以S曲线图形进行加速/减速。
3.实训台面板上绘有彩色喷绘电路图和工作原理示意图,学员可直观对照电路图和实物,认识和分析手自动一体变速器控制系统的工作原理。
4.实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5.实训台面板上安装有汽车仪表、可实时显示转速、车速等参数变化。
实训台安装有诊断座,可连接专用或通用型汽车解码器,对变速器电控系统进行读取故障码、清除故障码等自诊断功能。
6.实训台面板上安装有手自动一体变速器电磁阀指示灯,实时显示电磁阀的工作状态。
7.实训台配备有电源总开关、电机防护罩、输出轴防护罩等安全保护装置
8.设备面板柜：1.5mm冷板冲压成形,背面设置维修门；底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸：1600×900×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
输入电源；交流220V±10% 50Hz
工作电源；直流12V
三相异步电动机：
电? 压：AC 380V/660V
电? 流：8.2A/4.7A
功? 率：4KW/5.5kw
转? 速：2880r/min
变频器：
功? 率：5.5KW/7.5KW
输? 入：AC 3PH 380V±15%
输? 出：9A/13A? AC3PH? 0~380V? 0~400Hz
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
面板柜：1.5mm冷板冲压成形,背面设置维修门；
四、基本配置(每台)
序号 |
名?????? 称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板(带3mm厚有机玻璃保护) |
装有各种检测端子以及彩色原理图 |
套 |
1 |
2 |
组合仪表 |
套 |
1 |
|
3 |
手自动一体变速器控制电脑 |
台 |
1 |
|
4 |
诊断座 |
OBDⅡ |
个 |
1 |
5 |
点火开关 |
个 |
1 |
|
6 |
手自动一体变速器总成 |
含各种传感器 |
套 |
1 |
7 |
压力表 |
0-25kg/cm2 |
个 |
1 |
8 |
节气门总成 |
套 |
1 |
|
9 |
曲轴传感器及信号盘 |
套 |
1 |
|
10 |
变速器档位总成 |
套 |
1 |
|
11 |
变速器油散热装置 |
套 |
1 |
|
12 |
三相异步电动机 |
台 |
1 |
|
13 |
变频器 |
台 |
1 |
|
14 |
移动台架(带自锁脚轮装置) |
1600×900×1700mm(长×宽×高) |
台 |
1 |
15 |
故障模拟与故障排除装置 |
套 |
1 |
