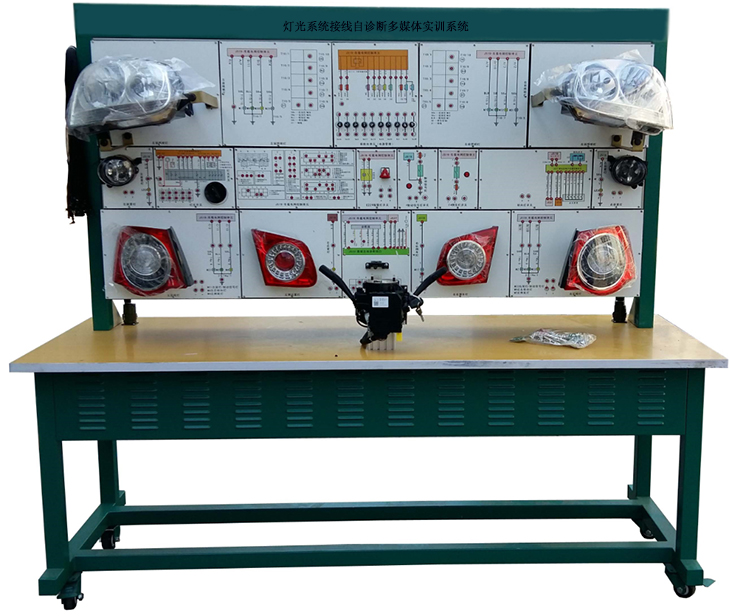

灯光系统接线自诊断多媒体实训系统
一、产品简介
该设备采用 全新 大众速腾汽车外部灯光系统实物为基础,充分展示汽车外部灯光系统的组成结构和工作过程。
适用于学校对汽车灯光与仪表系统理论和维修实训的教学需要。
二、功能特点
1.使用实验导线插接好后,真实可运行的汽车外部灯光系统,充分展示汽车外部灯光系统的组成结构。
操纵各种灯光与操纵开关,可真实演示外部灯光系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物,认识和分析汽车灯光与仪表系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车仪表与外部灯光系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
6.拼装式结构：50*50钢木搭接结构带移动脚轮
7.17组单元模块：安装原车实物,附原理图与检测端子。
电路连线考核系统：
（1）由图形符号组成的无源汽车系统电路实训用板,连线采用拨插式,组合方便可靠,能灵活进行电路控制和保护方法设计,连线及拆除方便,可靠性高,损耗少。
（2）引导学员连线的学习功能：由学生自己动手搭试各实验电路,完成各自系统的实训项目。
（3）智能化的线路连接检测功能：采用MCU单片机控制电路设计,集成在一张电路板上,电脑能够自动判断每一条线路的连接是否正确,并通过LED灯直观显示出来,能自动清除错误,考核模式在考核完成后不仅会提示连接是否正确,还会显示正确的连线数目,并且有语音提示。智能化程度高,可进行练习和考核,不损耗任何材料。
（4）计时考核功能：带有液晶屏显示考核时间功能,能够根据剩余时间的长短通过LED灯闪烁的频率/语音提醒考核者。
三、技术参数
外形尺寸：1960×700×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子,彩色电路图和工作原理示意图; |
套 |
1 |
2 |
点火开关 |
个 |
1 |
|
3 |
组合开关 |
套 |
1 |
|
4 |
左右雾灯 |
套 |
1 |
|
5 |
左右前照灯 |
套 |
1 |
|
6 |
左右转向灯 |
套 |
1 |
|
7 |
左右小灯 |
套 |
1 |
|
8 |
左右组合尾灯 |
套 |
1 |
|
9 |
牌照灯 |
套 |
1 |
|
10 |
灯光开关 |
套 |
1 |
|
11 |
危险灯开关 |
套 |
1 |
|
12 |
倒车灯开关 |
套 |
1 |
|
13 |
刹车灯开关 |
套 |
1 |
|
16 |
移动台架(带自锁脚轮装置) |
1960×700×1700mm |
台 |
1 |
17 |
故障模拟与排除装置 |
套 |
1 |
|
18 |
实验导线 |
套 |
1 |
|
19 |
电器控制器件 |
BCM等原车 |
套 |
1 |
20 |
OBD诊断座 |
只 |
1 |
