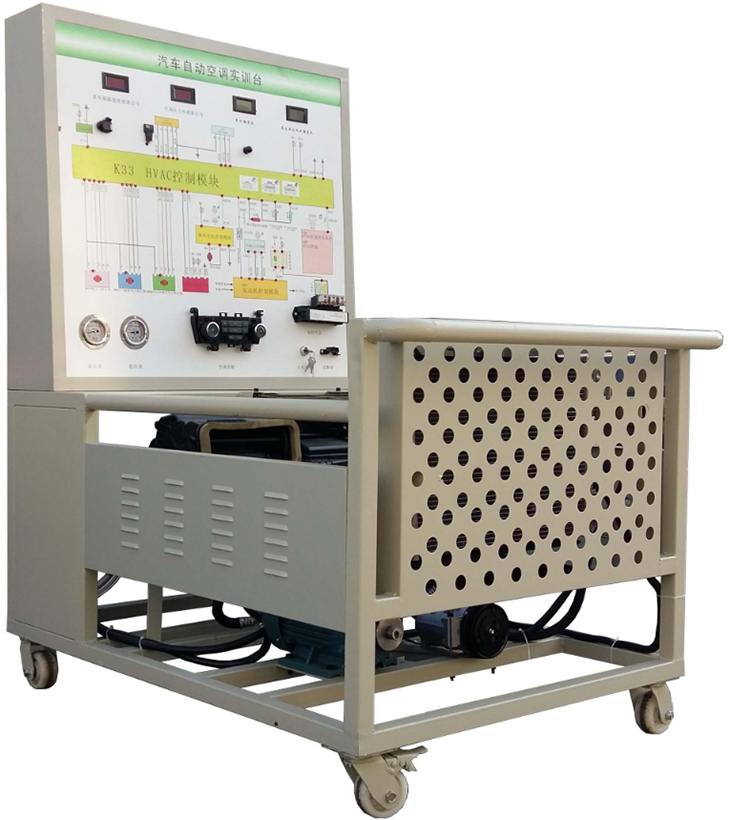

速腾汽车空调实训台
一、产品简介
该设备采用 全新 大众速腾 汽车自动空调系统为基础,充分展示汽车自动空调系统组成结构和工作过程。
适用于各类学校对汽车自动空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车自动空调系统,充分展示汽车自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物,认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
9.带加热装置,自动调节温度。
三、技术规格
外形尺寸：1500×1000×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
制 冷 剂：R134a
工作温度：-40℃～+50℃
高压压力表：0～3.5MPa
低压压力表：0～1.5MPa
三相异步电动机：
型号：YT 100L1-4
电压：AC 380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：120*80mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板(带面板柜） |
装有各种检测端子以及彩色电路图和原理图（950*900*4mm) |
套 |
1 |
2 |
点火开关 |
个 |
1 |
|
3 |
信号模拟装置 |
套 |
1 |
|
4 |
高压压力表 |
R134a,0～3.5MPa |
个 |
1 |
5 |
低压压力表 |
R134a,0～1.5MPa |
个 |
1 |
6 |
数字式进风口温度表 |
个 |
1 |
|
7 |
数字式出风口温度表 |
个 |
1 |
|
8 |
空调控制器总成 |
原车 |
套 |
1 |
9 |
空调蒸发箱总成 |
原车 |
套 |
1 |
10 |
压缩机总成 |
原车 |
套 |
1 |
11 |
膨胀阀总成 |
原车 |
套 |
1 |
12 |
干燥器总成 |
原车 |
套 |
1 |
13 |
鼓风机总成 |
原车 |
套 |
1 |
14 |
冷凝器 |
原车 |
个 |
1 |
15 |
三相异步电动机 |
YT 100L1-4/2.2KW |
台 |
1 |
16 |
冷却电子风扇 |
原车 |
套 |
1 |
17 |
发动机控制单元/转速调节装置 |
套 |
1 |
|
18 |
车身电脑与诊断座等 |
套 |
1 |
|
19 |
移动台架(带自锁脚轮装置) |
1500×1000×1700mm(长×宽×高) |
台 |
1 |
20 |
故障模拟与排除装置 |
套 |
1 |
|
21 |
设备教师手册 |
套 |
1 |
|
22 |
设备合格证、保修卡 |
套 |
1 |
