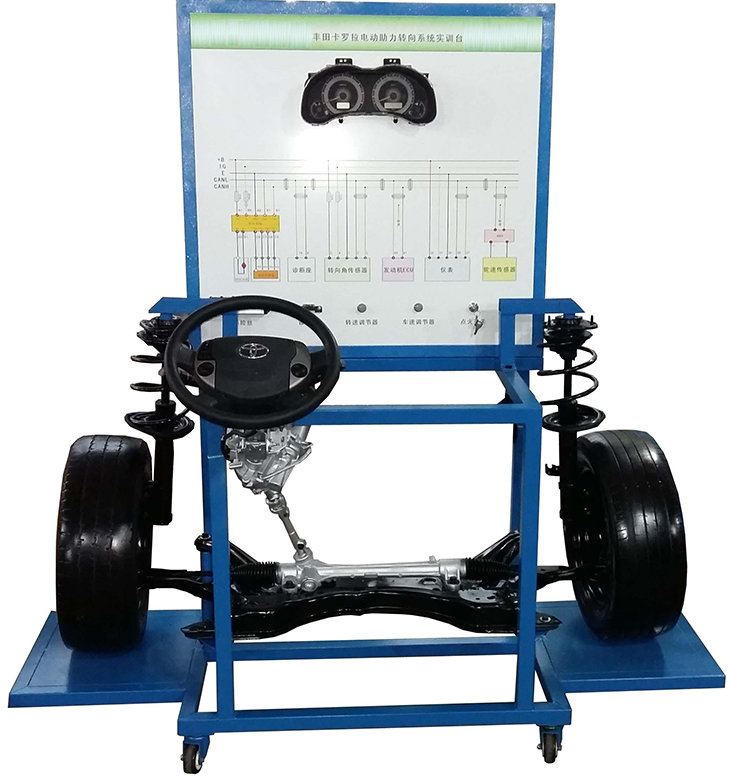

卡罗拉1.2T电动助力转向EPS系统实训台
一、产品简介
该设备采用 卡罗拉1.2T汽车前桥总成为基础,全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。
适用于学校对电控助力转向系统的理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电控助力转向系统,充分展示电控助力转向系统的组成结构。
2.调节发动机转速与车速输出模拟旋钮,模拟转速与车速的变化,左右转动方向盘,完整演示电控助力转向的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电控助力转向系统的工作原理。
4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号,如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对电控助力转向系统进行读取故障码、清除故障码等自诊断功能。
6.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸:1700×1200×1800mm(长×宽×高)
输入电源;交流220V±10% 50Hz
工作电源;直流12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
面板柜:1.5mm冷板冲压成形,背面设置维修门;
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
动力转向控制电脑(ECU) |
台 |
1 |
|
3 |
诊断座 |
个 |
1 |
|
4 |
点火开关 |
个 |
1 |
|
5 |
前桥悬挂机构 |
套 |
1 |
|
6 |
方向盘、转向柱、电动助力方向机、转向拉杆 |
套 |
1 |
|
7 |
车轮 |
个 |
2 |
|
8 |
车速信号模拟装置 |
套 |
1 |
|
9 |
转速信号模拟装置 |
套 |
1 |
|
10 |
扭矩传感器 |
套 |
1 |
|
11 |
扭矩传感器信号电压数显表 |
套 |
1 |
|
12 |
移动台架(带自锁脚轮装置) |
1700×1200×1800mm(长×宽×高) |
台 |
1 |
13 |
故障模拟与排除装置 |
套 |
1 |
|
14 |
电源变压器 |
套 |
1 |
