拆装用双离合器自动变速器工作台
一、产品简介
设备满足"汽车自动变速器拆装与检测"项目拆装要求,可对自动变速器进行拆卸与装配技能的实训考核。
二、功能特点
1.材质：
该设备整体框架采用40×40mm高强度的方钢,四周蒙钢板焊接而成,表面经喷涂工艺处理,台面采用304不锈钢制作。
2.结构：

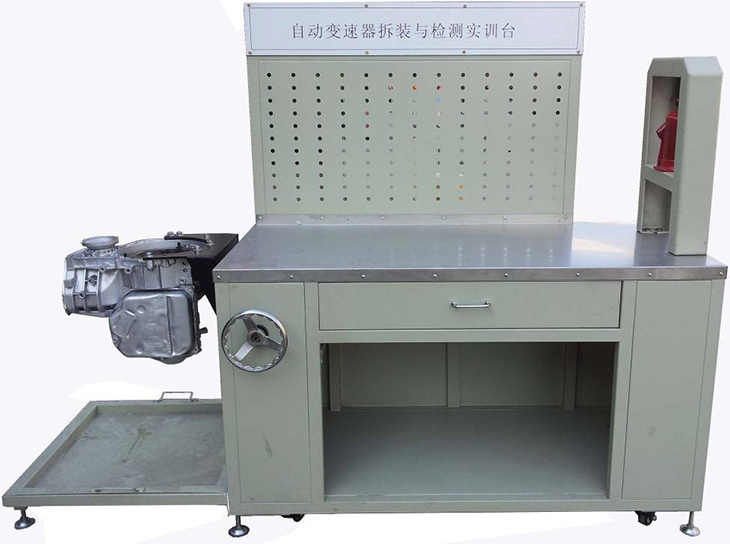

该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
网孔板安装在实训台正前方,配备有专用挂钩,配专用工具,便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床,用于变速箱轴承拆装作业；实训台正面上部设有抽屉,用于放置专用测量工具,下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构,可使变速器旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.该设备配备大众OAM双离合器自动变速器总成(带电子阀线束,易于拆装),并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓,可方便移动与固定。
三、基本配置(每台)
序号 |
品目名称 |
技术参数 |
单位 |
数量 |
1 |
实训台(带自锁脚轮与固定调节螺栓) |
1400×750×800mm漆面采用喷涂技术（配两个抽屉） |
台 |
1 |
2 |
网孔板,挂钩20个 |
1400×40×800mm(,配备有专用挂钩5种规格,每种4个 |
套 |
1 |
3 |
压床 |
2T（装在台架上）带摇杆 |
台 |
1 |
4 |
自动变速器总成 |
大众OAM双离合器,带电子阀线束,带传感器两个,档位开关一个 |
套 |
1 |
5 |
接油盆 |
750×550×35mm(长×宽×深) |
个 |
1 |
6 |
配桌面螺丝盘一个 |
不锈钢制作 |
个 |
1 |
