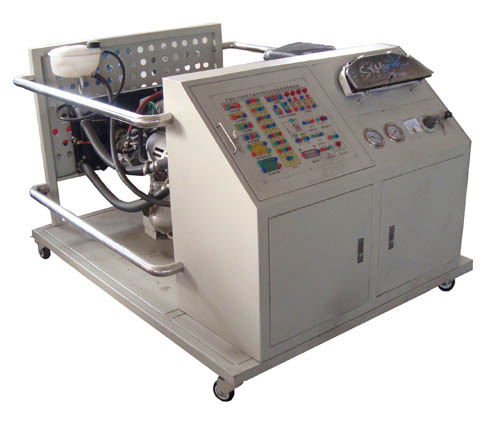

SB-QC221型柴油发动机实验台
（一）产品简介
本实训台以五十铃4JB1柴油发动机为基础,发动机可运行,进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示汽车电喷发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
本实训台实训功能齐全、操作方便、安全可靠、美观大方。
（二）结构组成
捷达SDI电控柴油总成、原车发动机控制电脑、组合仪表、电子油门、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、90AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、防盗盒、诊断座、散热系统、台架操作说明书。
各传感器及执行器安装数字显示表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
（三）功能特点
1．发动机运转正常,电子油门加速机构。
2．故障模拟系统可模拟实际运行工况,设置多种实车发动机常见15个故障。
3．电压表实时显示传感器与执行器的变化,喷油器脉冲等各执行元器件用LED灯显示工作状态。
4．指针式真空表指示真空压力值。
5．配备原车诊断座,可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
6．发动机实训台架面板上绘有彩色喷绘电路图,喷绘图加装有机玻璃保护,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理。
7．发动机实训台架面板上安装有检测端子,可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率、波形信号等。
8．发动机实训台架加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
9．发动机实训台架底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。
（四）技术参数
1．外形尺寸：1500mm X 1200mm X 1150mm（长X宽X高）
2．工作电源：12V/60AH蓄电池
3．油箱容积：10L
4．工作温度：-50℃～50℃、
发动机实训系列产品
序号 |
产品名称 |
车型 |
产品型号 |
1 |
帕萨特B5电控发动机与自动变速器综合实训台 |
ANQ/AG4 |
SB-QC201 |
2 |
帕萨特B5? 1.8T发动机实训台 |
AWL |
SB-QC201B |
3 |
帕萨特B5电控发动机实训台 |
ANQ |
SB-QC201C |
4 |
桑塔纳3000电控发动机实训台 |
AYJ |
SB-QC202 |
5 |
桑塔纳3000AYJ电控发动机拆装运行实训台 |
AYJ |
SB-QC202B |
6 |
桑塔纳2000GSI时代超人发动机实训台 |
AJR |
SB-QC203 |
7 |
桑塔纳2000 GSI电控发动机拆装运行实训台 |
AJR |
SB-QC203B |
8 |
普桑化油器发动机实验台 |
普桑 |
SB-QC204 |
9 |
波罗电控发动机实训台 |
BBC |
SB-QC205 |
10 |
电控汽油缸内直喷发动机实训台 |
大众TSI |
SB-QC206 |
11 |
捷达电控汽油发动机实训台 |
电控汽油 |
SB-QC207 |
12 |
捷达5V电控发动机实训台 |
AHP |
SB-QC207B |
13 |
捷达双燃料发动机实训台 |
双燃料 |
SB-QC207C |
14 |
宝来AGN电控汽油发动机实训台 |
AGN |
SB-QC208 |
15 |
宝来AUM电控汽油发动机实训台 |
AUM |
SB-QC208B |
16 |
奥迪A6电控发动机实训台（2.8L） |
APS/ATX |
SB-QC209 |
17 |
奥迪V6电控发动机实训台(2.6L) |
ACZ/ABC/AAH |
SB-QC209B |
18 |
奥迪A4电控发动机实训台(1.8L) |
AEB |
SB-QC209C |
19 |
宝马电控发动机实训台 |
735L |
SB-QC210 |
20 |
奔驰电控发动机实训台 |
600 |
SB-QC211 |
21 |
丰田5A-FE电控发动机实训台 |
5A-FE |
SB-QC212 |
22 |
丰田皇冠发动机实训台 |
2JZ-GE |
SB-QC212B |
23 |
丰田卡罗拉发动机实训台 |
卡罗拉 |
SB-QC212C |
24 |
丰田电控发动机与自动变速器综合实训台 |
3S/A140E |
SB-QC212D |
25 |
丰田花冠发动机实训台 |
1ZR-FE |
SB-QC212E |
26 |
丰田凯美瑞发动机实训台 |
2.4L |
SB-QC212F |
27 |
丰田威驰发动机实训台 |
VVT（5A-FE） |
SB-QC212G |
28 |
丰田3S-FE电控发动机实训台 |
3S-FE |
SB-QC212H |
29 |
丰田8A-FE电控发动机实训台 |
8A-FE |
SB-QC212I |
30 |
丰田混合动力发动机实训台 |
Prius电力与汽油混合 |
SB-QC212J |
31 |
LS400电控汽油发动机实训台 |
1UZ-FE |
SB-QC213 |
32 |
凌志400电控发动机综合实训台 |
1UZ-FE/A341E |
SB-QC213B |
33 |
尼桑V31发动机自动变速器综合实训台 |
V31 |
SB-QC214 |
34 |
本田雅阁电控发机实训台 |
F22 |
SB-QC215 |
35 |
本田F20B电控发动机实训台 |
F20B |
SB-QC215B |
36 |
本田F22电控发动机实训台 |
F22 |
SB-QC215C |
37 |
本田F23电控发动机实训台 |
F23 |
SB-QC215D |
38 |
本田F24电控发动机实训台 |
F24 |
SB-QC215E |
39 |
本田K20电控发动机实训台 |
K20 |
SB-QC215F |
40 |
本田K24电控发动机实训台 |
K24 |
SB-QC215G |
41 |
本田J30电控发动机实训台 |
J30 |
SB-QC215H |
42 |
本田飞度电控发动机实训台 |
L13A3 |
SB-QC216I |
43 |
日产电控发动机实训台 |
SR18 |
SB-QC217 |
44 |
日产阳光电控汽油发动机实训台 |
CD16 |
SB-QC217B |
45 |
日产风度电控汽油发动机实训台 |
A32 |
SB-QC217C |
46 |
日产VG30电控汽油发动机实训台 |
VG30 |
SB-QC217D |
47 |
天赖电控发动机实训台 |
VQ35DE |
SB-QC217E |
48 |
日产骐达电控发动机实训台 |
HR16DE |
SB-QC217F |
49 |
日产阳光SR20电控发动机实训台 |
SR20 |
SB-QC217G |
50 |
三菱4G93电控发动机综合实训台 |
4G93 |
SB-QC218 |
51 |
三菱电6G72控发动机实训台 |
6G72 |
SB-QC218B |
52 |
三菱电控发动机实训台 |
4G64 |
SB-QC218C |
53 |
五十铃发动机实训台 |
4JB1 |
SB-QC219 |
54 |
东风雪铁龙发动机实训台 |
SB-QC220 |
|
55 |
昌河铃木电控发动机实训台 |
M16A |
SB-QC221 |
56 |
铃木雨燕电控发动机实训台 |
JL474Q5 |
SB-QC222 |
57 |
别克发动机实验台 |
LF1（V6） |
SB-QC223 |
58 |
别克凯越发动机实训台（1.6） |
G4GA |
SB-QC223B |
59 |
通用五菱电控发动机实训台 |
465Q |
SB-QC223C |
60 |
道奇电控发动机实训台 |
3.3 |
SB-QC224 |
61 |
福特电控发动机实训台 |
2 |
SB-QC225 |
62 |
长安蒙迪欧电控发动机实训台 |
G4GC |
SB-QC225B |
63 |
奇瑞电控汽油发动机实训台 |
372/465 |
SB-QC226 |
64 |
奇瑞QQ372电控发动机实训台 |
372 |
SB-QC226B |
65 |
北京现代索纳塔电控汽油发动机实训台 |
G4GC |
SB-QC227 |
66 |
东风起亚赛拉图电控发动机实训台 |
G4ED |
SB-QC228 |
67 |
力帆混合动力发动机实训台 |
LF479Q3 |
SB-QC229 |
68 |
比亚迪混合动力发动机实训台 |
BYD371QA |
SB-QC230 |
69 |
北京212化油器发动机实训台 |
212 |
SB-QC231 |
70 |
金杯491Q-ME电控发动机实训台（多点） |
491-QME |
SB-QC232 |
71 |
金杯491QE电控发动机实训台（单点） |
491QE |
SB-QC232B |
72 |
4Y化油器发动机实训台 |
4Y |
SB-QC233 |
73 |
捷达电控柴油发动机实训台 |
SDI |
SB-QC234 |
74 |
宝来电控柴油发动机实训台 |
TDI |
SB-QC235 |
75 |
长城共轨柴油电控发动机实训台 |
TC2.8L |
SB-QC236 |
76 |
依维柯柴油发动机实训台 |
四缸传统柴油 |
SB-QC237 |
77 |
依维柯电控柴油发动机拆装运行实训台 |
索菲姆 |
SB-QC237B |
78 |
依维柯电控柴油发动机实训台 |
8143 |
SB-QC237C |
79 |
长丰电控柴油发动机实训台 |
共轨电控柴油 |
SB-QC238 |
80 |
五十铃电控柴油发动机实训台 |
共轨电控柴油 |
SB-QC239 |
81 |
福田电控柴油发动机实训台 |
共轨电控柴油 |
SB-QC240 |
82 |
江淮电控柴油发动机实训台 |
共轨电控柴油 |
SB-QC241 |
83 |
常柴发动机实训台 |
485 |
SB-QC242 |
84 |
玉柴发动机实训台 |
SB-QC243 |
|
85 |
解放四缸柴油发动机实训台 |
SB-QC244 |
|
86 |
解放六缸柴油发动机实训台 |
SB-QC244B |
