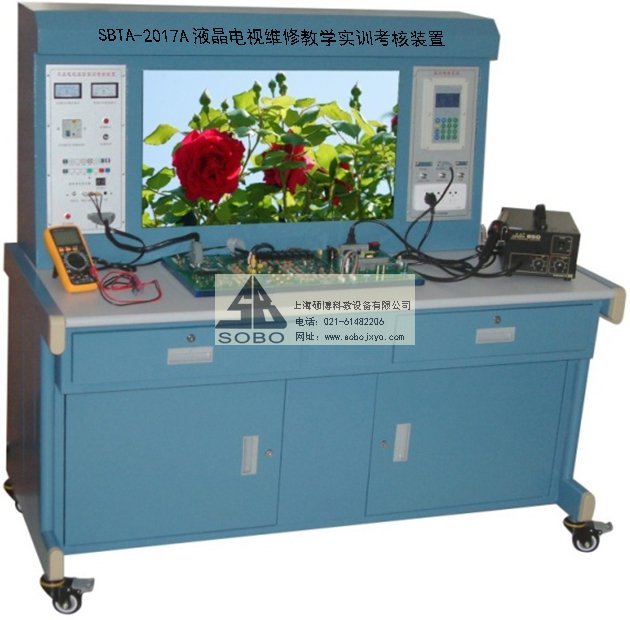

SBTA-2017A液晶电视维修教学实训考核装置
一、概述：
液晶电视实训装置适合高等、中等职业技术院校加工制造类的电子电器应用与维修专业,信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、 液晶彩色电视机维修实训》课程的教学与实训。32寸液晶电视实训装置也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习,还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。
二、设备特点：
1.随着科技的发展,精密的液晶电视主板、元器件用放大镜也难易看清、阻碍了教师、学生及电子爱好者对电路的分析研究、维修实训教学等重重困难！为此我公司投入科技人员开发了这款液晶电视维修实验台！实验台通过主板进行解剖分析研究,从而研发出一款将精密主板线路板放大、全方位解剖设计每个元器件独立清楚的展示在眼前、模块式组合、元件直观、贴片插件通用、焊接调试便利、为方便实验实训考核提供舒适的产品、解决了长期以来困扰教学的难题,填补了液晶电视教学产品的空白！
2.本实训装置液晶彩电电路板具有线路简洁、功能强大、性能优良等特点。
1)采用敞开式实训板,板上有完整的安装线路图、测试点、调整点,布局合理,插接方便；
2)具有漏电、短路、过载保护装置,彩电电源采用冷底板并备隔离变压器双重保护,在单元板上配有数字电压、电流输出显示；
3)用仪表调整,清晰度、灵敏度、稳定度高于常规家电实验台；
4)为满足各学校需求,在彩电实训电路板增设了智能考核装置。故障点由教师计算机根据考核要求设置,通过考核系统传送到学生的敞开式彩电实训单元,学生使用计算机或者单片机答题器进行答题。
5)设备设置实训考核故障点17个、故障设置开关24个,万用表/示波器测试方便、设有测试针测试点。

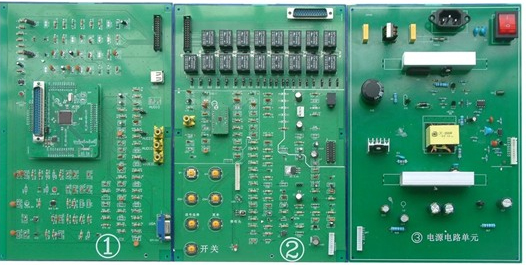

（实验板图片）
三、技术参数、配置及功能：
1.高清彩色信号发生器、为液晶电视机高频头接收、视频接收提供16种测试信号。
2.考核实训模块、元器件排列有序清楚直观、实验实训考核便捷、维修方便
3.液晶电视技术参数：1)显示器尺寸：32；2)对比度：600：l 3)分辨率：1366×768；4)反应时间：<16ms；5)屏幕亮度：1000cd／m2；6)视角：>160度；7)画面纵横比：16：9；8)制式：NTSC／PAL／SECAM；9)输入：YPdp；YcbCr；10)音频：SRSWOW三维空间环绕音效；11)工作电源：AVll0—240V 50／60Hz；12)色彩数：1677万；13)像素：1677万。
4.（1）号实训模块（总线控制、音频处理、功能切换、屏驱动数据信号）电脑接口、音视频输入接口、USB插口、高清接口等功能、
5.（2）号实训模块特机开机电源控制、伴音电路、高频头电路
6.（3）号实训模块稳压电源电路
7.实训桌整体参数：
7-1输入电源：AC 220V±10％50Hz；
7-2外形尺寸：长(mm)X宽(mi)X高(mm)=1500×700×780；
7-3实训台材料：主体板材为三聚氰胺板；
7-4工作温度：0～35℃；
7-5工作湿度：20％～80％；
7-6安全保护：①漏电保护动作电流：≤30mA、≤0．1S；②具有过压、过流、过载、漏电保护措施,符合国家相关标准；
8.设备操作使用说明书：提供液晶电视工作原理图、电路图与实训装置一一对应
四、实验实训考核项目：
1) 液晶电视中各主要元器件的基本结构及基本工作原理
2)认识液晶电视机各主要单元电路的组成,理解其基本的工作原理
3)电子调谐器的测量与分析
4)遥控及本机键盘控制测量与分析
5)视频信号处理流程测量与分析
6)音频信号处理流程测量与分析
7) AD模数转换控制测量与分析
8)开关稳压电路测量与分析
9)逆变器背光驱动电路测量与分析
10) 整机各电路检测实训
11) 液晶电视驱动程序考入实训
五.可完成实验、实训考核项目
实验项目一:整机不工作三无故障,整流桥故障实训考核
实验项目二:整流滤波450V电路故障考核
实验项目三:电源光耦电路实训考核
实验项目四:电源滤波电路故障实训考核
实验项目五:无12V整机不工作故障实训考核
实验项目六:背光源故障实训考核
实验项目七:侍机5V稳压电路故障实训考核
实验项目八:待机3.3V稳压电路故障实训考核
实验项目九: CPU核电源1.2V电路故障实训考核
实验项目十: CPU供电电路1.8V故障实训考核
实验项目十一:CPU振荡电路故障实训考核
实验项目十二:储存器电路故障实训考核（1）
实验项目十三:储存器电路故障实训考核（2）
实验项目十四:视频输入电路故障实训考核
实验项目十五:音频输入电路故障实训考核
实验项目十六:USB电路故障实训考核
实验项目十七:静音电路故障实训考核
实验项目十八:高频头电路故障实训考核（1）
实验项目十九:高频头电路故障实训考核（2）
实验项目二十:高频头供电故障实训考核
实验项目二十一:高频头电容漏电实训考核
实验项目二十二:高频头集成损坏故障实训考核
实验项目二十三:遥控接收电路故障实训考核
实验项目二十四:按键电路故障实训考核
实验项目二十五:伴音电路故障实训考核（1）
实验项目二十六:音量控制电路故障实训考核
实验项目二十七:伴音电路集成损坏实训考核
实验项目二十八:伴音供电路故障实训考核
实验项目二十九:扬声器输出电路实训考核
实验项目三十:背光源亮有声无图实训考核
实验台配置清单：
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
32寸液晶显示屏 |
只 |
1 |
|
2 |
铁质双层亚光喷塑实验台 |
台 |
1 |
|
3 |
液晶电视驱动板 |
块 |
3 |
|
4 |
PVG焊台 |
个 |
1 |
|
5 |
防静电电烙铁 |
把 |
1 |
|
6 |
数字万用表 |
台 |
1 |
|
7 |
高清EVD机 |
台 |
1 |
|
8 |
20M双踪示波器 |
台 |
1 |
自备或代购 |
9 |
贴片元件焊接练习板 |
套 |
5 |
|
10 |
实验指导书 |
本 |
1 |
