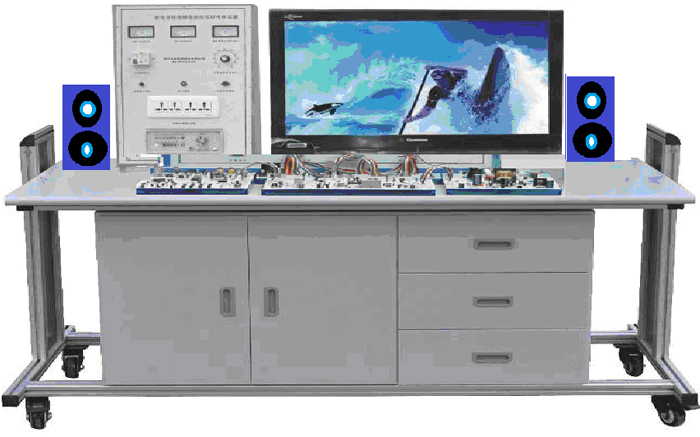

SBJD15型家电维修技能实训考核装置
一、产品概述:
家电维修技能实训考核型家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
图片仅供参考,按要定制
二、技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：平台尺寸:长×宽×高为1600mm×650mm×1200mm实训屏为铁质双面烤漆设计,左边为测量仪表,中间放置液晶电视,右边设置有使用工具台

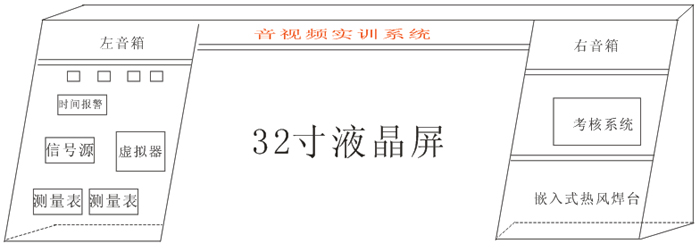

（见平面图）
三、系统配置
（1）提供单相交流电源、线间直接短路自动保护装置。漏电开关开启后由启动和停止按钮控制实训台工作电源。
（2）提供～220V插座2只,为外部仪器提供工作电源。
1）稳压电源,一路输出电压均为24V。开关电源：+5V,、12V。
（3）彩色电视信号发生器：
采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源图象清晰、图形、采样率高、色彩准确.分为圆、点、格、黑白格、彩色、单色等16种形式,可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口）信号制式：PAL-D/K显示图象共16幅无） 彩条（75/0/75/0） 白光栅红光栅 光栅.蓝光栅黑光栅 级阶梯 十字中心及显示幅值 四阶棋盘彩色棋盘
(4)数码卡拉OK具有混响高低音,左右声道调节功能,混响采用BA5096。
5)音响功率放大器,具有5.1声道放大功能及带杨声器保护电路,数码卡拉OK,具有前置放电路及卡拉OK混响电路。
(6)环绕声大功率音箱系统,由全透明音箱及左右声道杨声器组成（带分频器）。
(7)DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
（8）虚拟终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
1）、双踪存贮示波器,多种同步方式,存贮深度可编程；
通道数：2路
带宽：20MHZ
分辨率：8位
电压范围：-10~+10V
存贮深度：64K
2）、频谱分折仪；
3）、数字三用表,可测电阻、电流、电压等；
数字IO口
通道数：8路IO
输入电平：TTL
输出电平：TTL
电流驱动：20mA/通道、
（9）定时器与报警记录仪是为帮助老师更好的管理学生,便于教学而设置的。老师可以设定定时时间,到定时时间能自动断开电源,保证考核时间的正确性,又可累计操作过程中误操作并会报警提示,并记录下误操作次数,以考察学生的实验质量。另外还设置了密码上电功能,限止学生私自上电操作,面板还有一个标准时间显示,老师可以随意调整该时间,该时间当装置失电也不会遗失。
（10）测量仪表,直流电压表10-100V,交流电压表10-100V
（11）实验台右边嵌入有恒温热风焊,美观大方,不易损坏丢失
四、液晶电视技术指标:
1.显示器尺寸：32寸；
2.对比度：400：1；
3.分辨率：1920×1080；
4.反应时间：<16 ms；
5.屏幕亮度：500cd/㎡；
6.视角：178度；
7.屏幕比例：16∶9；
8.制式：NTSC/PAL/SECAM；
9.输入：YPbPr；VGA；HDMI；AV；USB
10.工作电源：AC220V±10%-50Hz；
11.环境温度：5℃～35℃；
12.相对湿度：≤85%（25℃）；
13.整机功耗：＜100W；信号输入：射频48MHz-470MHz；
五、智能考试系统基本功能：
1智能考核终端由单片机、存储器、网络接口等组成。智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
2智能考核系统具有网络通讯接口,多台设备可组成智能考核网络,其中一台计算机作为教师机进行故障设置和考核管理。
3.老师计算机上可显示设置的故障点,计算机软件原理图上有故障指示灯,答题正确故障灯灭,
1、计算机可以监控1-126台家用电器智能考核台
2、已设置60多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码,进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配触摸屏智能答题器,学生可以通过答题器与都师进行数据交换
六：配置清单
序号 |
名称 |
数量 |
单位 |
备注 |
1 |
液晶电视机 |
套 |
32寸 |
|
2 |
液晶电视机实训模块 |
1 |
套 |
|
3 |
数码卡拉OK实验板 |
1 |
套 |
|
4 |
5.1数码功率放大器 |
1 |
套 |
|
5 |
大功能率音箱 |
2 |
套 |
带分频器 |
6 |
DVD机 |
1 |
套 |
透明外盖 |
7 |
电视信号发生器 |
1 |
套 |
PAL |
8 |
虚拟终端 |
2 |
套 |
采用7寸彩色触摸屏 含万用表笔,示波器笔 |
9 |
测量表笔 |
套 |
||
10 |
定时器与报警记录仪 |
1 |
套 |
|
11 |
考核主机 |
1 |
套 |
|
12 |
考核软件 |
1 |
套 |
|
13 |
音频信号线 |
3 |
根 |
|
14 |
凳子 |
2 |
个 |
|
15 |
说明书 |
1 |
本 |
|
16 |
双数显 二合一热风拆焊台 拆焊台 ? 带烙铁热 |
1 |
4个风枪嘴3MM 5MM 7MM 10MM各一个、起拔器一把、海绵一块、手柄一把、烙铁架一个、风枪架一个、主机一台、说明书一本。 |
|
17 |
十字 |
1 |
把 |
|
18 |
一字 |
1 |
把 |
七．故障检测功能
平板电视
1、认 识 液 晶 电 视 的 内 部 结 构 ；
2、认识液晶电视中各主要元器件的基本结构；
3、理解液晶电视中各主要元器件的基本工作原理；
4、认识液晶电视各主要单元电路的组成；
5理解液晶电视各主要单元电路的工作原理；
6、认识液晶显示屏的组成及工作原理；
7、认识主要IC的功能及原理；
8、工厂菜单的进入方法及调试；
9、贴片元件的焊接方法；
10、电视机开关电源电路的工作原理；
11、三无故障现象的检测与处理；
12、摇控指示灯亮,三无故障现象的检修指导；
13、屏亮,有声音,无图像故障现象的检测与处理；
14、屏亮,无声音,无图像故障现象的检修指导；
15、声音正常,黑屏故障现象的检测与处理；
16、无伴音,图像正常故障现象的检测与处理；
17、按键无反应故障现象的检测与处理
18、遥控无反应故障现象的检测与处理；
19、不能读U盘故障现象的检修指导；
20、AV图像正常,无声音故障现象的检修指导；
21、白屏故障现象的检修指导；
22、图像偏色或缺色故障现象的检修指导；
23、花屏故障现象的检修指导；
24、接入VGA后无信号故障现象的检修指导；
25、指示灯不亮故障现象的检修指导；
26、一侧喇叭无声音故障现象的检测与处理；
27、无彩色故障现象的检修指导；
28、液晶屏点屏方法；
29、液晶屏接口定义；
30、整机装配；
31、数码卡拉OK故障检测
32、5,1功率放大器的故障检测
34、DVD故障的检测
35、数码卡拉OK前置放大电路故障检测
〈二〉DVD
1.DVD视盘机的基本操作；
2.DVD视盘机工作原理分析；
3.DVD视盘机的基本组成的认识；
4.激光头的工作原理分析；
5.DVD视盘机参数的测量；
6.DVD视盘机维修时的操作方法；
7.DVD显示屏无显示故障演示；
8.DVD显示控制电路CLK信号丢失故障演示；
9.DVD显示控制电路SB信号丢失故障演示；
10.DVD显示控制电路DATA信号丢失故障演示；
11.DVD遥控电路故障演示；
12.DVD键控电路故障演示；
13.DVD电源电路故障演示。
〈三〉音响功率放大器
1.功放基本电路分析；
2.BA5096工作原理分析；
3.功放R声道无声故障演示；
4.功放R声道失真故障演示；
5.功放L声道无声故障演示；
6.功放L声道失真故障演示；
7.功放前置电路故障演示；
8.功放混响电路故障演示；
9.功放声音输入电路故障演示；
10.功放运算放大器电路故障演示；
11.功放显示电路故障演示；
12.音箱故障演示。
