SB-22G型冷库库系统综合实训装置
一、概 述
一机两库系统综合实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求,按照职业学校的教学和实训要求研制和开发的产品。
该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核。
二、装置特点
1.综合性强：整套实中装置集一机两库制冷系统、电气控制系统及故障系统于一体,系统真实完整,结构清晰、紧凑,满足对实训的要求
2.直观性强：装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件
3.实训性强：台体设有故障装置,可实现电气控制故障设置,有利于开展技能鉴定、考核工作
4.安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
三、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜7kVA
4.制冷剂：R22
5.制冷量：5.3kW
6.重 量：300kg
7.外形尺寸（大约）：200cm×200cm×220cm
四、实训装置的基本配置及功能

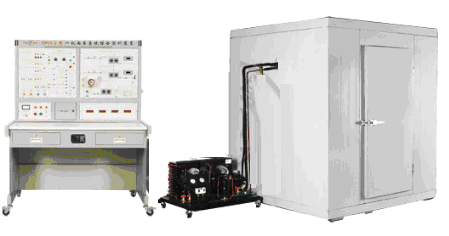

实训装置主要由控制屏、实训桌、风冷制冷机组及拼装式冷库等组成
1.电源控制部分
交流电源：提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有一只指针式交流电压表,通过切换开关可指示输入电网电压值
2.测量仪表
"指针式电压表：0～450V,精度2.5级
"真空压力表：-0.1～1.5MPa
"真空压力表：-0.1～3.5MPa
"数显温度表：采用PT100传感器,测量范围-50～+150℃
3.一机两库电气控制考核板
面板上印有一机两库电气控制原理图,并设有相应测试点,便于学生分析测量。
4.一机两库制冷系统流程板
面板上印有真实的一机两库库制冷系统系统流程图,配有2只温度控制器（分别测量和控制高温库和低温库的温度）、1只冷库专用化霜定时器（用于低温库）
5.故障设置箱
内设24个钮子开关,都己经接到相应测试点,用来设置故障及恢复正常工作
6.风冷制冷机组
包含3匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、背压阀(蒸发压力调节阀)、止回阀(单相阀)、5只手阀等构成。
7.拼装式冷库
库体采用装配式冷库,库体尺寸为200×200×220cm,（-10℃以上）,动库门1扇。内部装有吊顶式冷风机、化霜加热丝等,冷库外面留有出水口。
8.实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方；设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定
五、实训项目
1.一机两库系统的认识
2.一机两库电气控制系统的运行实训
3.一机两库制冷系统工况调试及保护技术
4.一机两库电气故障的设置和检测实训
