[产品型号]: [产品名称]:智能分体空调实训考核装置 [价?????格]: [在线客服]:

SB-GFD7-2智能分体空调实训考核装置

一、概 述
分休空调实训考核装置"是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于"制冷原理及应用""制冷空调技术""制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。

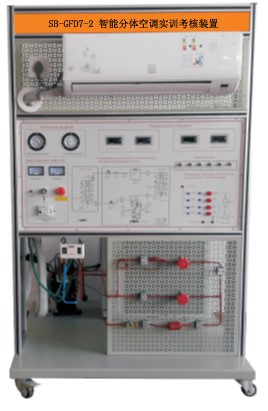

正面图

二、特 点

1、整个系统真实完整,与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

2、装置直观展示了空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯,使整个空调系统的实时工作状态一目了然;前面板中间印有电气控制系统原理图,并设有相应测试点。

3、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态

5、本实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作

6、设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电

7、制冷系统上设置用手动节流阀,和自动节流装置,可模拟不同环境下的制冷模式,和故障设定

8、实验后部有一张喷绘的制冷系统原理图,结构为铁质板金,尺寸1000*300MM

9、提供软件可监控电压,电流,频率,功率,功率因数,压力,流量等的,可实时显示在PC上,并可打印。

空调的主要电气可手动连接,具有很好的动手性,连接线采用专用的D4连接线。

三、技术参数

1、工作电源:AC220V 50Hz±5%

2、外形尺寸:1100×800×1800mm

3.整机功耗:1100W

4、适用电压范围:160V253V

5、最大遥控距离8m,角度90度。

6、噪声:内机37-44dB,外机是55-65dB

7、环境温度:-5—40

8、相对湿度:≤85%25℃)

四、装置的基本装备

1、电源、仪表控制屏

控制屏为铝合金结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:

1)、交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只 测量范围0~250V,用于监测电网电压,交流电流表2只测量范围分别为0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制

2)、制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.10.9MPa-0.11.5MPa-0.13.5MPa,用于测量空调.

温度检测单元:提供三位半数字温度表2只,用波段开关切换,显示不同点的温度变化情况

3)、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

4)、压力传感器4-20MMA,二只

5)、压力控制器:在实验工况中,高压压力过高时保护。低压压力过低时保护压缩机

2、实训台

实训桌为铝合金双层亚光密纹喷塑结构,、防水、耐磨高密度板,结构坚固,造形美观大方;,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。

3、故障

提供模拟空调与模拟多个故障打接线点,提供常见的空调电气节电路连接,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量,满足多点故障设置要求。

五、配置表

序号

名称

名称

数量

1

压缩机1P


1套

2

液视镜


1套

3

冷凝器


1套

4

蒸发器


1套

5

风机


1套

6

高压表

面板

1套

7

低压表

面板

1套

8

风机


1套

9

手动膨胀阀


1套

10

过滤器

3/8

1套

11

毛细管,


1套

12

温度表

I900

1套

13

多功能软件


1套

14

压力传感器

3PM-4-20MA

2套

15

高低压控制器


1套

六、实训项目

1、 技工基本技能实训

2 、专用工具的基本操作

3、 系统管件焊接

4、 系统的检漏

5、冷系统的抽真空与充注制冷剂R22

6、 技能实训(设计、安装、调试及检修

7 、R型空调主控板电路原理

8、 电器元件的测量及系统运行

9 、R-23型空调器故障与分析

10、 测与故障分析

11、电器元件的测量及系统运行

12、 障与分析

13、 模拟变压器T的副边N2开路,整机不工作

14、 桥堆:模拟桥式整流桥环+12V无输出,整机不工作

15、 稳压块输出:模拟7805稳压块坏+5V无输出,整机不工作

16、 模拟红外接收管无电源输入,不能遥控

17、 温度传感器电阻:模拟室内环境温度很高,可制冷不能制热

18、P13脚:模拟IC1P13无信号输出

19、P12脚:模拟IC1P12无信号输出

20、RY4线圈:模拟继电器RY4线圈坏,辅助不起作用

21、Y2线圈:模拟继电器RY2线圈坏,室外风机不转

22、RY7线圈:模拟继电器RY7线圈坏,室内风机低速时风机不转

23、Y6线圈:模拟继电器RY6线圈坏,室内风机中速时风机不转

24、模拟继电器RY5线圈坏,室内风机高速时风机不转.断开继电器RY1
