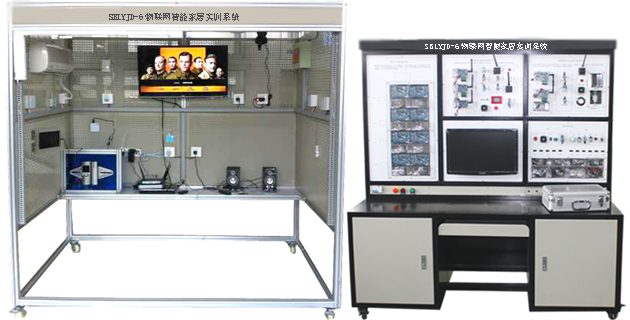

SBLYJD-6物联网智能家居实训系统
一、 设备系统概述:
本系统平台主要采用zigbee无线通讯技术来实现家居智能化控制,Zigbee是一种新兴的近程、低速率、低功耗的无线网络技术,主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域,可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。系统主要包括消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化。随着物联网的兴起,此设备是现代智能居家系统最具代表之一,提供良好的 实训平台。
二、技术参数
1、 模拟房间尺寸长2000 mm×宽1200 mm×高2000 mm操作台长1600mm×宽700mm×高1800由铝合金型材框架和安装布线网孔板组成。用于ZigBee基本的传感数据采集与输出控制实验
2、智能家居电器安防管理系统 模拟智能家居应用,通过软件对产品模块进行管理
3、提供3V、5V、12V等电源接口,以及电源适配线缆。
4、配接通用串行接口扩展到桌面,以方便模块与PC通信,提供串口线缆
三、实训项目
1、远程控制实训
2、定时控制实训
3、智能照明操作实训
4、无线遥控操作实训
5、场景控制操作实训
6、集中控制操作实训
7、电脑控制操作实训
8、家电控制操作实训
9、电动窗帘操作实训
10、家居安防模块的连接实训
四、设备配置表
1.智能家居安装维护操作台 |
||
序号 |
器材名称 |
器材规格或型号 |
1 |
智能家居安装维护操作台 |
1、规格尺寸1600 mm×750 mm×1700 mm 2、基础控制区 用于基本的传感数据采集与输出控制实验 3、智能家居电器安防管理系统 模拟智能家居应用 4、智能家居生态园艺管理系统 模拟家居园艺应用 5、智能书架管理系统 利用RFID技术,通过软件对产品模块进行管理 6、电源及配件 提供3V、5V、12V等电源接口,以及电源适配线缆。 7、串口及配件 通用串行接口扩展到桌面,以方便模块与PC通信,提供串口线缆 |
2 |
基础控制区 |
智能家居安装维护操作台基础控制区,集成了多种传感器和输出控制设备,学生利用ZigBee协调器、路由器、传感控制节点板,采用多种无线技术完成环境数据采集和控制实验,组网实验,同时也可以进行组合创新实验。基础控制区功能 1、温湿度传感器模块 采集环境的温度与湿度 2、光敏传感器模块 采集环境的光照强度 3、烟雾探测传感器模块 模拟安防中的烟雾探测 4、人体感应传感器 模拟安防中的入侵检测 5、紧急呼救按键 模块紧急呼救求助按钮 6、数码管模块 模块温度显示等 7、LED灯模块 模拟室内照明 8、直流电机 模拟空调风扇等家电设备 9、步进电机 模块电动窗帘、洗衣机等设备 10、继电器输出(灯) 模拟环境加温设备 11、自动灌溉模块输出 12、土壤温度传感器 |
3 |
智能家居电器安防管理系统 |
1、智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能 2、通过ZigBee协调器和传感控制节点组成无线网络,采集室内温度、湿度和光照度,实现燃气与烟雾探测、入侵探测、门窗防撬,紧急求助报警等功能,并将采集的数据传输到服务器,对模拟的家电设备进行控制功能 3、温湿度传感器模块 采集环境的温度与湿度 4、光敏传感器模块 采集环境的光线强度 3、烟雾探测传感器模块 用于安防中的烟雾探测 4、燃气探测传感器模块 用于安防中的燃气探测 5、人体感应传感器模块 模拟安防中的入侵检测 6、干簧门磁 模拟安防中的门窗防撬 7、紧急呼救按键 模块紧急呼救求助按钮 8、数码管模块2位数码管,模拟空调温度设定 9、LED灯模块 一组四只LED灯,模拟室内照明 10、直流电机 模拟空调风扇等家电设备 11、步进电机 模块电动窗帘、洗衣机等设备 12、ZigBee传感控制节点 利用ZigBee协调器,通过传感控制节点采集多种传感数据,并进行输出控制。 13、网络摄像头 采集捕捉视频图像,远程实时动态摄像监控。 14、继电器控制模块,通过传感器I/o输出控制模块。 15、压力传感模块,可检测气压,重压等外力压力信号。 16、红外对射周界防范模块,检测直线人体感应穿越信号。 17、电气控制仿真软件需提供计算机软件著作权证书 以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。 |
4 |
智能书架管理系统 |
1、物联网智能书架管理系统包含了一个RFID智能货架,它由RFID高频读写器、天线多路器和若干平板天线构成,书架内嵌的平板天线采用水平方式放置,平放于每层书架的底部,每层书架放置一组数码管输出,用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍,在其底部贴上电子标签(写入货品信息),平放于书架的天线上,保证能够读取到货品信息。使用时要领用和归还。 2、无线传输库管信息,通过RFID高频读写器读写图书惑货物进出入管理,及数量,及时在对应的一组电子显示屏上显图书数,借出或出库信息等。 |
5 |
智能家居生态园艺管理系统 |
1、采用无线传感网络技术,可定时采集空气温度、空气湿度、CO2浓度、光照强度,土壤温度和水分等,来获得作物生长的最佳条件,通过自动调节温室环境、实现温室集约化、网络化远程管理。 2、利用ZigBee协调器,通过传感控制节点将环境监测数据传输到服务器,并以图表方式显示给用户,当监测数据出现异常时,可利用软件网络实现对温室设备(温、光、气、水等)的自动控制,也可以通过Internet网络远程监测环境信息和设备运行状态等。 智能家居生态园艺管理系统功能 3、温湿度传感器模块 采集温室环境的空气温度与湿度 4、光敏传感器模块 采集温室环境的光照强度 5、CO2传感器模块 监测温室环境空气中的CO2浓度 6、加热器 提供真实温室大棚内环境加温,实现温室恒温控制。 7、直流电机 模拟温室大棚内风机/换气设备 8、继电器输出(灯) 模拟温室大棚内补光灯 9、电磁阀水阀 模拟开闸放水,实现对土壤微喷灌溉 10、ZigBee协调器 组建ZigBee无线网络,将传感控制节点采集的数据传输到服务器进行处理。 11、ZigBee传感控制节点 利用ZigBee协调器,通过传感控制节点采集多种传感数据,并进行输出控制。 12、无线调光模块,通过光敏传感过通节点模块进行远程无线改变实时照度。 13、自动万向喷灌器,实现土壤全方位进衍灌溉的模拟。 |
6 |
产品组件参数 |
1、温湿度传感器主要参数 输入电压DC 5V 测量范围 温度-40℃~120℃ 湿度0~100%RH 测量精度 温度 ±0.5℃ 湿度 ±4.5%RH 2、光敏传感器主要参数 输入电压DC 5V 测量范围0~200000LUX 测量精度 ±20LUX 3、烟雾传感器主要参数 输入电压DC 5V 测量范围0~2000PPM 测量精度 ±50PPM 4、可燃气体传感器主要参数 输入电压DC 5V 测量范围0~2000PPM 测量精度 ±50PPM 5、红外人体传感器主要参数 输入电压DC 5V 工作波长6~14μm 灵敏度3300W/V 输出信号>2.2V 6、摄像头主要参数 接口类型USB 2.0 分辨率800X600 最大帧频30FPS 对焦范围>6mm 视场>50mm 曝光控制 自动(在范围22000:1内) 系统支持Windows 7,Windows Vista,Windows XP 7、直流电机主要参数 输入电压DC 5V 额定转速7000 rpm 预计寿命25°C时预计寿命40000小时 最大风量9.0 m?/h 噪音指标<31.0 dbA 工作温度-10℃~60℃ 8、步进电机主要参数 输入电压DC 5V 步进角度5.625 x 1/64 减速比1/64 噪音指标<35.0 dbA 牵入转矩300gfcm 摩擦转矩600~1200gfcm 数码管主要参数 输入电压DC 5V 数码管显示位数2位 显示数值范围0~99 9、LED主要参数 输入电压DC 5V LED灯数量4个红色LED 预计寿命30000~50000小时 10、求助按键主要参数 输入电压DC 5V 预计寿命100,000次 反应时间<100ms 工作温度-30℃~70℃ 11、继电器主要参数 触点形式 一开一闭 线圈电压DC 5V 触电电压DC 12V 线圈功率0.36W 吸合电流70mA 释放电流0mA 触点电流<10A 预计寿命100,000次 12、RFID货架读写设备主要参数 产品尺寸 读写器180X140X38mm(不含天线及固定部分) 天线多路器70X60X22mm(不含天线及固定部分) 平板天线70X70X10mm(不含天线及固定部分) 输入电压DC 12V 支持天线数 标配12个,最大16个 天线切换时间1S 支持标准ISO14443A,ISO15693 读卡距离0-7cm 读卡时间1-2ms 工作频率13.56MHz 支持接口RJ45,RS232 工作温度-20℃~60℃ |
2.智能家居样板操作间 |
||
序号 |
器材名称 |
器材规格或型号 |
1 |
智能家居样板操作间 |
1、 整套设备采用钢结构及铝合金型材承重支架,组成半封闭实训环境;模拟真实家居环境。 2、钣金采用1.5加厚型钢板,数控冲铣网孔、便于学生组装设备及布线实习; 3、实训工位整体色调一致、整个系统采用烤漆工艺,确保产品不易生锈、易维护和保养; 4、模块化设计,标准连接件,积木式架构,可随意组装成各种结构,便于维护、拆卸和运输。 5、样板间顶部钢板采用滑块式前置型固定法。侧板采用挡片式后置式固定法;侧面靠下装有活动桌面,必须采用前置式固定法,牢固可靠,保证安全; 6、样板间上固定线槽,线槽内布置实训专用的电源线;支持每一个实训所用部件的供电; 7、温湿度传感器:采用CMOS过程微加工专利技术,确保产品具有极高的可靠性和出色的长期稳定性。该传感器由电容式聚合体测湿组件和 ? 能隙式测温组件组成,并与A/D转换器以及数字接口在单晶片中无缝结合,使得该产品具有功耗低、反应快、抗干扰能力强等优点。 8、电子门禁:安装在每个工位的侧面,学生通过刷卡和集中控制方式可控制门禁通行;强制门状态为常开或者常闭功能;射频频率:315MHZ。 9、烟雾探测器:一种半导体气体感测器,它用来侦测生物性的挥发性气体,它的电阻值随着大气所含的气体的增加而减少,这种电阻的减少现象,便是用来侦测气体的电气输出信号。 10、安装配套实训部件:换气扇1个、旋转式警示灯(不带蜂鸣器)1个、节能灯2个、梯子1个、万用表测量表1只、32英寸LED液晶电视1台、挂壁式空调1台、电动窗帘1套、平板电脑1个、DVD、无线摄像机、挂式音响 11、智能开关,智能插座,吸顶灯、萤石智能监控等。' |
3.智能网关 |
||
序号 |
器材名称 |
器材规格或型号 |
1 |
智能主机及网关 |
控制主机: 主机尺寸:205x 150 x 30 (mm) 外形颜色:黑色(带蓝色呼吸灯) 电压:DC9V 功率:0.5W 重量:1200g 环境:温度:-20℃-+60℃;湿度:10%-95% 外置315M、GSM天线,标准以太网接口 SIM卡接口、RS232串行通信接口 无线载波频率:ASK:315MHz+/- 150KHz /!Zigbee:2.4GHz 拥有800路发射通道 GSM蜂窝频率:GSM ? 850/900/1800/1900M 参数: 无线控制协议:2262、1527编码,PT2262编码的震荡电阻、地址码、数据码可任意配置。 ◎无线控制距离:配备了大功率315MHz无线射频发射装置,发射距离理论值空旷地约4000米,实测可以穿透4-5层楼 ◎Zigbee 2.4G双向通信模块:可以连接各类兼容KinCony的Zigbee协议的相关产品,支持双向通信。 ◎无线输入通道:40路无线输入。 ◎无线红外控制:标准38KHz红外线编码发射,使用时结合红外线转发器可以进行360度全方位控制。 ◎8组定时控制:可定时驱动所有输出和更换工作场景,掉电时钟保持。可自由配置星期规律,实现不同的定时方案。 ◎16组来电控制(短信控制):来电进行(接收短信内容)电话号码识别后,控制输出和更换工作场景,可设置16个电话号码(短信内容)作为情景模式触发源,电话号码(短信内容)可任意编辑。 ◎40组无线传感器控制:40路无线传感器触发信号,控制输出和更换工作场景,可设置16个电话号码作为情景模式触发源。 ◎50组情景控制:每种场景支持30路输出组合操作。用户可根据自己的需求配置触发命令: 触发命令来源:1、定时2、电话3、短信4、无线输入 情景模式控制输出对象:1、无线2、红外3、电话4、短信5、设防6、解防 ◎带加密功能的网络控制功能,支持局域网、宽带网、GPRS、WiFi等网络系统。 ◎支持远程TCP客户端访问和监控,支持WindowsXP、Windows7平台 ◎支持移动手机平台客户端软件、支持安卓Android、iPhone4以上系列等手机或PAD平板。 ◎支持远程动态域名地址DDNS功能,可以固定域名访问。 ◎支持P2P穿透方式访问主机,杜绝了动态域名的不稳定性。 ◎支持远程网络固件升级,业内首创,主机固件有更新,只需通过网络即可升级,而无需将主机寄回我司。 网关: 屏幕尺寸:12英寸 是否PC平板二合一:是 核心数:八核心 颜色分类:白金(10.6寸八核可通话) 网络类型:4G 热门功能:WiFi/重力感应/HDMI/3G外挂/U盘外挂 电话 蓝牙GPS 处理器型号MT6592 存储容量:16GB 32GB 64GB 128GB可选 操作系统:安卓5.1 分辨率:2560x1600 触摸屏类型:电容屏 CPU主频:2.0GHZ 内存容量:128GB 16GB 32GB 64GB 是否支持蓝牙:支持 摄像头类型:双摄像头 存储类型:固态硬盘 接口类型:音频接口USB SIM卡音 |
4.环境监测套件 |
||
序号 |
器材名称 |
器材规格或型号 |
1 |
ZigBee协调器 |
1.支持通过JTAG接口进行嵌入式程序的写入、调试。 2.Zigbee协调器支持RS232 3.射频芯片:TI CC2430 4.Flash容量:128KB 5.工作频率:2.4GHz-2.4835GHz 6.传输速率:250 kbps 7.通讯协议标准:IEEE 802.15.4 8.传输距离:室内30m,室外100m 9.数据通讯接口:RS232 10.天线接口:2.4G SMA天线 11.工作电压:电池DC 3.3V;外部电源适配器DC 6V-12V,典型5V 12.工作电流:<120mA 13.供电方式:外部电源适配器/JTAG接口 14.温度:-20℃~+70℃ 15.工作湿度:5%RH~90%RH |
2 |
Zigbee传感控制节点 |
1.每个Zigbee传感控制节点能够同时支持下列传感器和执行器件:LED灯接口,温湿度传感器,气体传感器,人体感应,干簧管,直流电机,继电器,步进电机,数码管同时工作 2.射频芯片:TI CC2430 3.支持通过JTAG接口进行嵌入式程序的写入、调试。 4.Flash容量:128KB 5.工作频率:2.4GHz-2.4835GHz 6.传输速率:250 kbps 7.通讯协议标准:IEEE 802.15.4 8.传输距离:室内30m,室外100m 9.天线接口:2.4G SMA天线 10.工作电压:电池DC 5V;典型5V 11.工作电流:<3A 12.供电方式:4种供电模式。 ①、3v直流干电池现场供电; ②、通过仿真下载器供电; ③、外接DC5V电源供电; ④、通过主板数据接线通过电脑供电等方式; 13.工作温度:-20℃~+70℃ 14.工作湿度:5%RH~90%RH |
5.智能家居套件 |
||
序号 |
器材名称 |
器材规格或型号 |
1 |
Zigbee协调器 |
1、支持通过JTAG接口进行嵌入式程序的写入、调试。 通讯接口:Zigbee协调器支持USB通讯,选RJ45接口 射频芯片:TI CC2530 Flash容量:256KB 工作频率:2.4GHz-2.4835GHz 传输速率:250 kbps 通讯协议标准:IEEE 802.15.4,Zigbee 2007Pro 传输距离:室内50m,室外100m 天线接口:板载天线 2、工作电压:电池DC 3.7V;外部电源适配器DC 5V ,板载电池充电。 工作电流:<40mA 供电方式:外部电源适配器/JTAG接口 温度:-20℃~+70℃ 工作湿度:5%RH~90%RH 键盘接口:五向键 显示接口:128X64 LCD显示屏 |
2 |
Zigbee传感控制节点 |
1、支持通过JTAG接口进行嵌入式程序的写入、调试。 通讯接口:支持USB通讯 、TTL UART通讯 射频芯片:TI CC2530 Flash容量:256KB 工作频率:2.4GHz-2.4835GHz 传输速率:250 kbps 通讯协议标准:IEEE 802.15.4,Zigbee 2007Pro 传输距离:室内50m,室外100m 天线接口:板载天线 2、工作电压:电池DC 3.7V;外部电源适配器DC 5V ,板载电池充电 工作电流:<40mA 供电方式:外部电源适配器/JTAG接口 温度:-20℃~+70℃ 工作湿度:5%RH~90%RH |
3 |
其它配件 |
1、传感控制节点外壳 2、无线路由54M 3、节点继电器板 4、节点继电器板外壳 5、电压继电器板 6、电压继电器板外壳 7、红外学习模块 8、红外学习模块外壳 |
4 |
一体化智能故障考核软件(为了避免知识产权纠纷须提供证明软件属权的材料) |
该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能。 该系统还可通过PC控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断 ? 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的 开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故 障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。 所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。 用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统 组成一个网络,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、 ? 远程起动、信息反馈、考核评分等功能。 集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。需提供计算机软件著作权证书。 |
