[产品型号]:SBLLYGD-6 [产品名称]:智能家居实训开发平台 [价?????格]: [在线客服]:

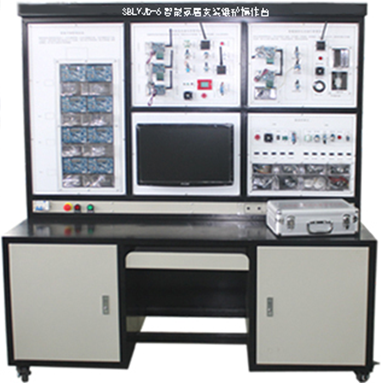

SBLLYGD-6智能家居实训开发平台

一、系统概述

智能家居是通信技术、信息采集和计算机软件技术结合的网络应用,为了响应国家产业结构调整和产业发展对新型智能家居应用技术人才的需求。"智能家居开发平台"实用于无线通讯技术专业和网络技术专业的学生。


二、系统的组成

智能家居开发平台由基础控制区,集成了多种传感器和输出控制设备,学生利用ZigBee协调器、路由器、传感控制节点板,采用多种无线技术完成环境数据采集和控制实验,组网实验,同时也可以进行组合创新实验。基础控制区功能

1、规格尺寸1600 mm×1800 mm×750 mm
2
、基础控制区 用于基本的传感数据采集与输出控制实验
3
、智能家居电器安防管理系统 模拟智能家居应用
4
、智能家居生态园艺管理系统 模拟家居园艺应用
5
、智能书架管理系统 利用RFID技术,通过软件对产品模块进行管理
6
、电源及配件 提供5V12V等电源接口,以及电源适配线缆。
7
、串口及配件 通用串行接口扩展到桌面,以方便模块与PC通信,提供串口线缆

三、产品组件参数
1、温湿度传感器主要参数
产品尺寸35X35X25mm
输入电压DC 5V
测量范围 温度-40℃~120
湿度0100%RH
测量精度 温度 ±0.5
湿度 ±4.5%RH
2
、光敏传感器主要参数
产品尺寸35X35X13mm
输入电压DC 5V
测量范围0200000LUX
测量精度 ±20LUX
3
、烟雾传感器主要参数
产品尺寸35X35X30mm
输入电压DC 5V
测量范围02000PPM
测量精度 ±50PPM
4
、可燃气体传感器主要参数
产品尺寸35X35X25mm
输入电压DC 5V
测量范围02000PPM
测量精度 ±50PPM
5
、红外人体传感器主要参数
产品尺寸45X45X18mm
输入电压DC 5V
工作波长614μm
灵敏度3300W/V
输出信号>2.2V
6
、摄像头主要参数
产品尺寸40X40X25mm
接口类型USB 2.0
分辨率800X600
最大帧频30FPS
对焦范围>6mm
视场>50mm
曝光控制 自动(在范围22000:1内)

无线、网络、WIFI
系统支持Windows 7,Windows Vista,Windows XP
7
、直流电机主要参数
产品尺寸42X42X10mm
输入电压DC 5V
额定转速7000 rpm
预计寿命25°C时预计寿命40000小时
最大风量9.0 m?/h
噪音指标<31.0 dbA
工作温度-10℃~60
8
、步进电机主要参数
产品尺寸28X32X30mm
输入电压DC 5V
步进角度5.625 x 1/64
减速比1/64
噪音指标<35.0 dbA
牵入转矩300gfcm
摩擦转矩6001200gfcm
数码管主要参数
产品尺寸45X45X30mm
输入电压DC 5V
数码管显示位数2
显示数值范围099

9、LED主要参数
产品尺寸45X45X30mm

输入电压DC 5V
LED
灯数量4个红色LED
预计寿命3000050000小时
10
、求助按键主要参数
产品尺寸14X14X28mm

输入电压DC 5V
预计寿命100000
反应时间<100ms
工作温度-30℃~70
11
、继电器主要参数
产品尺寸15X10X11mm

触点形式 一开一闭
线圈电压DC 5V
触电电压DC 12V
线圈功率0.36W
吸合电流70mA
释放电流0mA
触点电流<10A
预计寿命100000
12
RFID货架读写设备主要参数
产品尺寸 读写器180X140X38mm
天线多路器70X60X22mm

平板天线70X70X10mm
输入电压DC 12V
支持天线数 标配12个,最大16
天线切换时间1S
支持标准ISO14443A,ISO15693
读卡距离0-7cm
读卡时间1-2ms
工作频率13.56MHz
支持接口RJ45,RS232
工作温度-20℃~60

2.1、基础控制区的功能。

温湿度传感器模块 采集环境的温度与湿度
2
、光敏传感器模块 采集环境的光照强度
3
、烟雾探测传感器模块 模拟安防中的烟雾探测
4
、人体感应传感器 模拟安防中的入侵检测
5
、紧急呼救按键 模块紧急呼救求助按钮
6
、数码管模块 模块温度显示等
7
LED灯模块 模拟室内照明
8
、直流电机 模拟空调风扇等家电设备
9
、步进电机 模块电动窗帘、洗衣机等设备
10
、继电器输出(灯) 模拟环境加温设备
2.2
、智能家居电器安防管理系统

四、智能家居电器安防管理系统:

1.智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能

2.通过ZigBee协调器和传感控制节点组成无线网络,采集室内温度、湿度和光照度,实现燃气与烟雾探测、入侵探测、门窗防撬,紧急求助报警等功能,并将采集的数据传输到服务器,对模拟的家电设备进行控制功能

五、智能家居电器安防管理系统功能:

1.温湿度传感器模块 采集环境的温度与湿度

2.光敏传感器模块 采集环境的光线强度

3.烟雾探测传感器模块 用于安防中的烟雾探测

4.燃气探测传感器模块 用于安防中的燃气探测

5.人体感应传感器模块 模拟安防中的入侵检测

6.干簧门磁 模拟安防中的门窗防撬

7.紧急呼救按键 模块紧急呼救求助按钮

8.数码管模块2位数码管,模拟空调温度设定

9.LED灯模块 一组四只LED灯,模拟室内照明

10.直流电机 模拟空调风扇等家电设备

11.步进电机 模块电动窗帘、洗衣机等设备

12.ZigBee传感控制节点 利用ZigBee协调器,通过传感控制节点采集多种传感数据,并进行输出控制

13.网络摄像头 采集捕捉视频图像,远程实时动态摄像监控

六、智能书架管理系统

物联网智能书架管理系统包含了一个RFID智能货架,它由RFID高频读写器、天线多路器和若干平板天线构成,书架内嵌的平板天线采用水平方式放置,平放于每层书架的底部,每层书架放置一组数码管输出,用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍,在其底部贴上电子标签(写入货品信息),平放于书架的天线上,保证能够读取到货品信息。使用时要领用和归还。

七、智能家居生态园艺管理系统

1、采用无线传感网络技术,可定时采集空气温度、空气湿度、CO2浓度、光照强度,土壤温度和水分等,来获得作物生长的最佳条件,通过自动调节温室环境、实现温室集约化、网络化远程管理。

2、利用ZigBee协调器,通过传感控制节点将环境监测数据传输到服务器,并以图表方式显示给用户,当监测数据出现异常时,可利用软件网络实现对温室设备(温、光、气、水等)的自动控制,也可以通过Internet网络远程监测环境信息和设备运行状态等。

智能家居生态园艺管理系统功能

3、温湿度传感器模块 采集温室环境的空气温度与湿度

4、光敏传感器模块 采集温室环境的光照强度

5、CO2传感器模块 监测温室环境空气中的CO2浓度

6、LED灯模块 一组四只LED灯,模拟温室大棚内环境加温

7、直流电机 模拟温室大棚内风机/换气设备

8、继电器输出(灯) 模拟温室大棚内补光灯

9、电磁阀水阀 模拟开闸放水,实现对土壤微喷灌溉

10、ZigBee协调器 组建ZigBee无线网络,将传感控制节点采集的数据传输到服务器进行处理。

11、ZigBee传感控制节点 利用ZigBee协调器,通过传感控制节点采集多种传感数据,并进行输出控制。
