[产品型号]:SB-A1 [产品名称]:闭路电视监控及周边防范系统实验实训装置 [价????格]: [在线客服]:

SB-A1闭路电视监控及周边防范系统实验实训装置

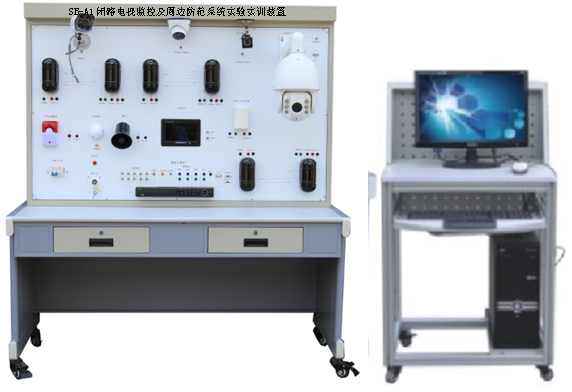

一、设备图片:


二、功能特点及概述:

1、系统模块由视频监控板块、视频视区模块、防盗监测模块、综合实训完成,从而让学生轻身体验闭路电视监控系统与防范系统的原理与操作、接线、为一体的综合性实践人才。是现在安防系统工程理想之选实训实备。

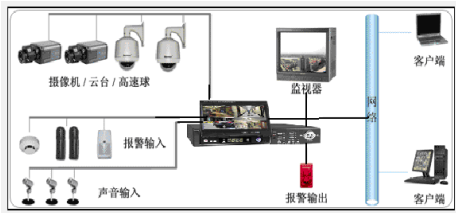

系统原理:


特点1:具有四种不同视频摄像机、视频清淅。

特点2,多个报警点、多种型式报警探测器的使用

特点3:具有高清枪式摄像机、红个摄像机、无线摄像机、半球摄像机、微小型摄像机,人工报警模拟按钮,自动红外报警探测器等,超大容机量、自动录像、定时录像、移动贞测等。

2、主机功能

1)每个通道都支持双码流压缩,、

2)每个通道的视频编码参数独立可调,包括分辨率、帧率、码率、图像质量等。

3)每个通道支持定时和事件两套压缩参数,并可本地配置子码流压缩参数。

4)支持复合流和视频流编码,复合流编码时音频和视频同步。

5)支持视频输入、视频输出质量选项配置。

6)支持水印技术。

7)支持零通道编码。

8)本地监控

9)支持HDMIVGACVBS同时输出,支持HDMIVGA同时预览与回放。

10)支持高清HDMI显示,最高分辨率达1080p;支持高清VGA显示,最高分辨率达1080p

11)支持多画面分割下不同通道并行预览与回放。

12)支持单、多画面预览,预览通道顺序可调。

13)支持预览便捷菜单操作。

14)支持预览分组切换、手动切换或自动轮巡预览,自动轮巡周期可设置。

15)可屏蔽指定的预览通道。

16)支持视频移动侦测、视频丢失检测、视频遮挡检测。

17)支持视频隐私遮盖。

18)支持多种主流云台解码器控制协议,支持预置点、巡航路径及轨迹。

19)云台控制时,支持鼠标点击放大、鼠标拖动跟踪功能。

20)硬盘文件管理

21)支持2SATA硬盘。

22)支持网络远程管理和使用硬盘。

23)支持硬盘盘组管理,不同通道可设不同的录像保存周期。

24)支持硬盘属性设置:冗余、只读、可读写。

25)支持硬盘配额管理,不同通道可分配不同的录像保存容量。

26)录像与回放

27)支持假日配置功能。

28)支持循环写入和非循环写入两种模式。

29)支持定时和事件两套压缩参数。

30)录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测且报警等。

31)每天可设定8个录像时间段,不同时间段的录像触发模式可独立设置。

32)支持移动侦测录像、报警录像、动测且报警录像、动测或报警录像的预录及延时;定时和手动录像的预录。

33)支持按事件(报警输入、移动侦测)查询录像文件。

34)支持标签自定义,按标签查询和回放录像文件。

35)支持录像文件的锁定和解锁。

36)支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。

37)支持对录像文件中的指定区域进行移动侦测动态分析。

38)支持回放时对任意区域进行局部电子放大。

39)支持回放时的暂停、快放、慢放、前跳、后跳,支持鼠标拖动定位。

40)支持录像文件倒放。

41)资料备份

42)支持按文件进行批量备份。

43)支持回放时进行剪辑备份。

44)支持备份设备的管理与维护。

3、云台控制器的操作

1)在系统画面打开云台控制器,分别用黍标点击,上UPDOWNLEFTRIGHT自动AUTO。变焦、聚焦、光圈,进行运镜控制

1)防盗报警部分:安装各种主被动式红外探头,进行布防,安装报警主机,一旦某处有人越入,探头即自动感应,触发报警,主机显示报警部位,同时联动相应的探照灯和摄像机,并在主机上自动切换成报警摄像画面,报警中心监控用计算机弹出电子地图并作报警记录,提示操作人员处理,大大加强了保安力度。

2)报警防范系统是利用主动红外移动探测器将重要通道控制起来,并连接到管理中心的报警中心,设置在非工作时间内有人员从非正常入口进入时,探测器会立即将报警信号发送到管理中心,同时启动联动装置和设备,对入侵者进行警告,可以进行连续摄像及录像。

三、系统技术指标:

1.工作电压:单相三线220V±5%? 50Hz

2.整机容量:<300W

3.外型尺寸:150×70×180cm3

4.安全保护: 系统供电:电源的供给保证整个闭路监控报警系统的正常运转,系统的供电采用集中供电,具有漏电自动保护装置.

5.故障设置:具有故障设置系统

四、实训项目:

1.各种摄像机的认识与接线

2.监控系统与报警系统的联动操作与接线

3.各种摄像机在生活在的用途

4.室内全方位云台、解码器的接线与操作

5.各类镜头的安装及调试

6.摄像机的通道设置与定时录像设置

7.USB备份处理

8.与网络视频传输入的综合扩展实训

9.闭路电视监控软件的操作

10.云台解码器的设置与操作

11.摄像机的图像调试与安装

12.摄像机的各种不同场所的用途

13.报警点的接入与控制操作

14.与综布系统联接的实训

15.网络视频的传输与调试

五、设备主要配置单:

序号及名称

组成

功能

数量

闭路电视监控及周边防范系统实训装置

视音频同步硬盘录像主机

每个通道都支持双码流压缩,、

每个通道的视频编码参数独立可调,包括分辨率、帧率、码率、图像质量等。

每个通道支持定时和事件两套压缩参数,并可本地配置子码流压缩参数。

支持复合流和视频流编码,复合流编码时音频和视频同步。

支持视频输入、视频输出质量选项配置。

支持水印技术。

支持零通道编码。

支持HDMIVGACVBS同时输出,支持HDMIVGA同时预览与回放。

支持高清HDMI显示,最高分辨率达1080p;支持高清VGA显示,最高分辨率达1080p

支持多画面分割下不同通道并行预览与回放。

支持单、多画面预览,预览通道顺序可调。

支持预览便捷菜单操作。

支持预览分组切换、手动切换或自动轮巡预览,自动轮巡周期可设置。

可屏蔽指定的预览通道。

支持视频移动侦测、视频丢失检测、视频遮挡检测。

支持视频隐私遮盖。

支持多种主流云台解码器控制协议,支持预置点、巡航路径及轨迹。

云台控制时,支持鼠标点击放大、鼠标拖动跟踪功能。

DS-7808/16H ? -SH、支持2SATA硬盘。

支持网络远程管理和使用硬盘。

支持硬盘盘组管理,不同通道可设不同的录像保存周期。

支持硬盘属性设置:冗余、只读、可读写。

支持硬盘配额管理,不同通道可分配不同的录像保存容量。

网络传输功能:

系统内置网络传输功能,通过网络可实现联网计算机的"中心集中录像"或"网络分布式录像",充分利用了网络资源,提高了系统的可靠性和可用性。网络传输采用了标准的TCP/IP协议,具有WIFI功能,可与互联网对接,支持手机APP

1

网络控路由器

具有WIFI功能

1

显示器

9寸多路监视

1

云台

悬挂安装,光损失小于一个F级,转角:水平355度、垂直90度,转速:水平160/秒、垂直60/秒。

1

解码器

云镜控制、操作键盘与485控制接口(可以控制云台转动)云台一体机

1

可变镜头

06mm-36mm。

1

金属支架

挂墙式

1

球摄像头

720线以上,波长850NM

1

彩色摄像机

720线以上,波长850NM

1

红外摄像机

720线以上,波长850NM

1

报警器

探测距离6m,采用8-Bit低功耗微处理器,自动温度补偿技术;静态电流:≤20mA;工作电压:DC9-16V

1

对射探测器

室外40/室内120米,2光束同时遮断检知式。

1

红外摄像机支架

和摄像机配套,护罩:铝合金外壳;支架:锌铝合金。

1

视频插座

9

视频跳线

5

插座

1

故障开关

16

漏电保护开关

1

锁开关

1

实训桌和实训屏架

1套

电脑桌

1套,电脑自备
