SBZLAF-2楼宇智能安防布线实训系统
楼宇智能安防布线实训系统,楼宇自动化实训系统是为高校、高职、中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
建筑模型为结构基础,包括智能大楼（小区）和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更等项目的训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

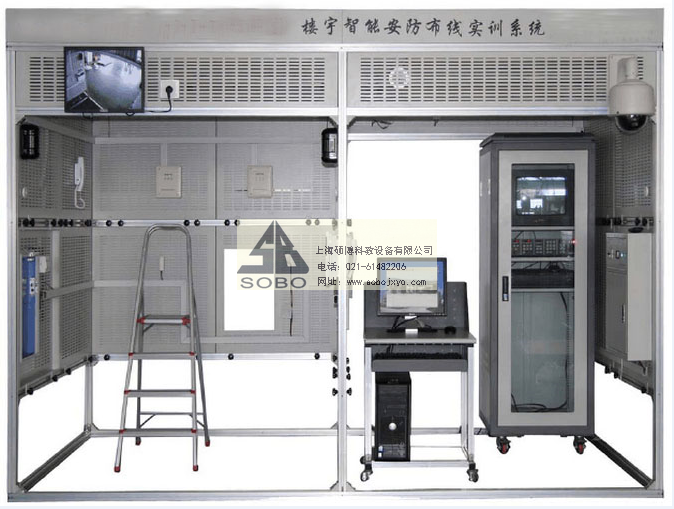

楼宇智能安防布线实训系统
一、系统结构与组成
楼宇智能安防布线实训系统采用模型模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

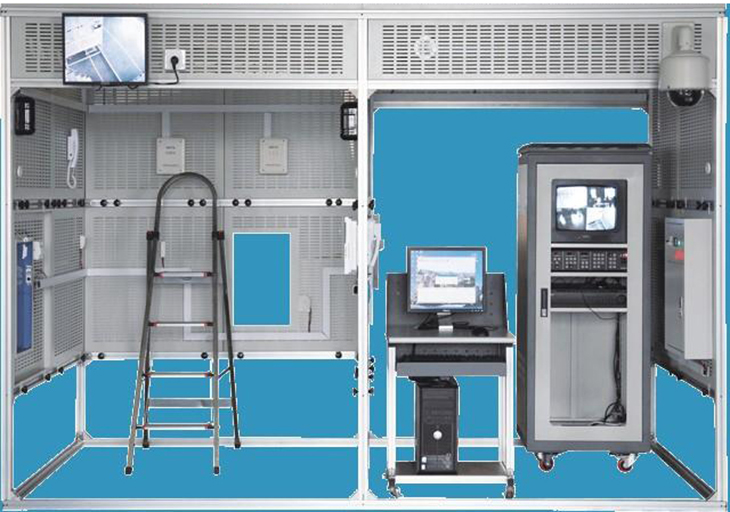

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分,安保区域设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练,实现单元和单户可视对讲功能。
管理中心实现智能大楼（小区）的集中监控和管理,安装有管理中心机、视频监控台、监控计算机等典型管理设备。
在智能大楼（小区）内安装典型探测器（烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等）、巡更点、红外对射,安保区域的房间窗户装有幕帘探测器,实现室内安防与周边防范功能。
在管理中心区域和智能大楼（小区）内,安装典型监控器材（半球摄像机、红外摄像机、枪机、快速球云台摄像机等）,实现关键区域视频监控,设有两台监视器,其中一台17寸液晶监视器,一台14寸CRT监视器。
功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行,通过接线和配置,也可进行联动实训。
通过项目任务实施,可考察的职业能力：
1.建筑智能安防布线的实施能力
2.对讲门禁系统安装、接线与调试能力
3.室内安防与周边防范系统安装、接线与调试能力
4.视频监控系统安装、接线与调试能力
5.巡更系统安装与调试能力
6.系统运行维护能力
二、主要技术性能
输入电源：单相三线220V±10% 50Hz
工作环境：温度-10℃～40℃相对湿度≤85%（25℃）海拔＜4000m
装置容量：≤1.0kVA
外型尺寸：3120mm×1580mm×2310mm
安全保护：具有漏电压、漏电流保护,安全指标符合国家标准
三、系统配置
1、对讲门禁系统
包含彩色可视室外主机、普通壁挂室内分机、彩色可视室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。
2、室内安防与周边防范系统
包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块、管理软件。
3、视频监控系统
包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。
4、巡更系统
包含巡更巡检器、通讯线、充电器、信息钮、巡更系统软件。
5、工具及配件
6、工具
包含便携式万用表、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等工具。
7、耗材配件
包含PVC线槽、BNC视频接头、23芯线(红、黑)、16芯线(红、黑)。
四、可完成的实训项目
1、对讲门禁及室内安防系统实训
2、防盗报警及周边防范系统实训
3、闭路电视监控系统实训
4、巡更系统实训
5、工作任务
6、对讲门禁及室内安防系统安装、接线和调试
7、通过安装、接线和调试,该系统应实现如下的功能：
8、设置室外主机地址为001栋01单元。
9、设置室内分机地址,分别为101房间、201房间,给每个房间配置一张IC卡。
10、室外主机呼叫室内分机,能够实现可视对讲。
11、室内分机呼叫管理中心机,能够实现对讲。
12、室外主机呼叫管理中心机,能够实现可视对讲。
13、设置IC卡,能够实现刷卡开SUO。
14、单元用户密码开SUO。
15、室内分机主动开SUO。
16、可视对讲软件能够记录、处理开门、报警信息。
17、多功能室内分机实现安防功能。
18、紧急按钮按下,室内分机立即将报警信号上传到管理中心机,声光报警器不发声。
19、居家布防时,红外探测器功能被禁闭,其他探测器工作正常。
20、外出布防时,所有探测器均能正常工作。
21、室内分机检测到探测器动作后,启动声光报警器,同时上报给管理中心机。
22、闭路视频监控系统的实训安装、接线和调试
23、通过安装、接线和调试,该系统应实现如下的功能：
24、设备安装与接线,实现各类常见设备的安装与接线操作。
25、监视器使用,实现监视器的图像调整、视频切换、浏览设置。
26、矩阵视频切换,实现矩阵输出视频的切换,包括不同输出通道的切换、输出视频的切换。
27、矩阵视频队列切换,实现输出的视频并按照一定的时间、顺序进行切换。
28、矩阵控制云台,实现矩阵控制云台转动、调节镜头、预置点设置。
29、硬盘录像机视频切换,实现单画面的切换及四画面的切换。
30、硬盘录像机手动录像,实现手动录像及录像查询。
31、硬盘录像机定时录像,实现定时录像及录像查询。
32、防盗报警及周边防范系统实训安装、接线和调试
33、通过安装、接线和调试,该系统应实现如下的功能：
34、设备安装与接线,实现各类报警探测器与报警主机的安装与连接。
35、大型报警主机的基本操作与编程,实现布防、撤防和联动声光报警器等功能。
36、六防区报警主机的基本操作与编程,实现布防、撤防等功能。
37、系统延时的设置,实现进入延时和退出延时等功能。
38、防盗报警软件的操作,能够通过CMS7000软件对大型报警主机和报警探测器进行添加,并能够采集报警探测器的报警信息。
39、巡更系统实训安装、接线和调试
40、通过安装、接线和调试,该系统应实现如下的功能：
41、巡更点的安装,将六个巡更点安装于房间模型的网孔板的相应位置上。
42、巡更器的使用,能够读取安装在现场的巡更点的信息。
43、巡更软件的使用,能够读取巡更器采集的巡更点信息并对巡更路线进行设置。
44、对巡更记录进行备份。
五、实训配置
1、基本配置表
序号 |
器材名称 |
器材规格或型号 |
数量 |
1 |
建筑模型 |
由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2300mm（长×宽×高）,分为智能大楼（小区）、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。 |
1台 |
2 |
电脑桌 |
600mm×600mm×800mm（长×宽×高） |
1台 |
3 |
钢凳 |
Φ300mm×450mm（圆×高） |
1把 |
4 |
铝人字梯 |
900mm×250mm×1200mm（长×宽×高） |
1把 |
5 |
工程塑料卡件 |
20mm×10mm×11mm（长×宽×高） |
300个 |
6 |
计算机 |
主流品牌电脑,用户自备,内装操作系统,对讲门禁软件,室内安防软件及巡更系统软件 |
1台 |
2.系统配置
序号 |
名称 |
配置内容 |
1 |
对讲门禁及室内安防系统 |
包含室外主机、彩色可视室内分机、普通壁挂室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡、红外探测器、门磁、报警按钮、可燃气体探测器。 |
2 |
防盗报警与周边防范系统 |
包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、红外对射探测器、声光报警器、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块。 |
3 |
视频监控系统 |
包含高速球摄像机、彩色半球摄像机、红外摄像机、枪式摄像机、矩阵主机、硬盘录像机、监视器。 |
4 |
巡更系统 |
包含巡更巡检器、通讯线、充电器、信息钮。 |
3.工具及配件
序号 |
名称 |
内容 |
1 |
工具 |
包便携式万用表、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等工具。 |
2 |
耗材配件 |
包含PVC线槽、BNC视频接头、23芯线(红、黑)。 |
