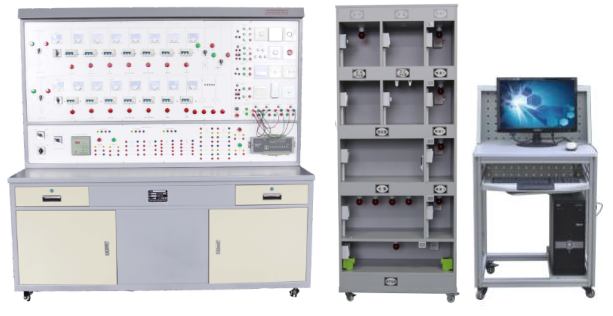

SBGDZM-2楼宇供配电及照明系统实训装置
一、系统概述：
系统由基于LON Talk协议的采集控制器组成网络,整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及力控组态软件等组成。其主要设备包含：实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、力控组态软件等。
二、技术指标：
1.输入电源：三相四线（AC 380V±10% 50Hz）；
2.工作环境：温度-10℃?+40℃ 相对湿度<85%海拔<4000m；
3.装置容量：<5.0kVA；
4.外形尺寸约：1800mm×800mm×1800mm；
5.照明控制柜：755mm×450mm×1800mm；
6.绝缘电阻：＞3MΩ；
7.安全保护：具有漏电自动保护功能；
三、系统配置：
1、微型断路器：额定电流: 10A(14只)；
2、微型断路器：额定电流: 32A(1只)；
3、智能无功补偿装置：使用电压范围：(0.85~1.10)倍额定电压。最大允许过电流：1.30倍额定电流。控制路数：4路,6路,8路,10路,12路。投切时间：1~150s/次,可调。工作方式：自动,连续运行。负载在5~100%间变化时,COSφ值保持在0.95以上(1只)；
4、模拟负荷瓷盘电阻6组；
5、模拟负荷电抗6组；
6、接触器: AC220V(17只)；
7、智能电流变送器:0-5A交流电流输入4~20mA电流输出;0-500V交流电压输入4~20mA电流输出(10只)；8、电流表: 0～5A(14只)；
9、电压表: 0～250V(2只)；
10、智能电量变送器:交流电压测量变送器,输出信号为4～20mA,220VAC供电 交流电压测量变送器,输出信号为4～20mA,220VAC供电(1只);
11、DDC控制模块:微处理器16位微处理器(TMP 91 CY22).22MHz;供电电压24Vac21~30Vdc;过电压保护24Vac和40Vdc过电压保护及防短路保护(2只);
12、无功补偿电容板1块；
13、信号灯14只；
14、船形开关红色3只；
15、中间继电器22只；
16、时间继电器3只；
17、LON网卡1个；
18、电脑桌铝木结构可移动1张；
19、实训导线及配件1套；该类产品全部采用LON总线式DDC进行控制,每种系统均可开展DDC的编程。
四、供配电及照明系统清单
1、供电部分系统清单
序号 |
名称 |
数量 |
1 |
微型断路器 |
14只 |
2 |
塑壳断路器： |
1只 |
3 |
智能无功补偿器 |
1只 |
4 |
模拟负荷瓷盘电阻 |
6组； |
5 |
模拟负荷电抗 |
6组； |
6 |
接触器: |
27只 |
7 |
智能电流变送器 |
(10只） |
9 |
电压表 |
(2只） |
10 |
智能电量变送器 |
1只 |
11 |
DDC控制模块; |
1只 |
12 |
无功补偿电容板1块； |
4只装 |
13 |
信号灯 |
18只 |
14 |
船形开关红色； |
3只 |
15 |
中间继电器； |
20只 |
16 |
时间继电器； |
3只 |
17 |
LON网卡1个； |
1个 |
18 |
电脑桌铝木结构可移动； |
1张 |
19 |
实训台架 |
1套 |
20 |
铝材印刷板 |
2块 |
21 |
电脑 |
1套 |
22 |
PLC |
1套 |
23 |
模拟量采集器 |
1个 |
24 |
工时 |
10天 |
2、照明部分清单
1 |
带灯按钮； |
12只 |
2 |
单刀单掷开关 |
1只 |
3 |
触摸延时开关 |
1只 |
4 |
人体感应延时开关 |
1只 |
5 |
大翘板双路开关 |
1只 |
6 |
声光控延时开关 |
1只 |
7 |
可调光电子镇流器 |
1只 |
8 |
遥控开关 |
1只 |
9 |
电子调光开关（30V～250） |
可调1只 |
10 |
照度传感器； |
1只 |
11 |
交流接触器； |
4只 |
12 |
中间继电器； |
15只 |
13 |
时间继电器 |
1只 |
14 |
节能灯应急电源； |
5只 |
16 |
主动式红外,探测器 |
1对） |
17 |
光字牌4只； |
4 |
18 |
小灯杯 |
8只 |
19 |
节能灯杯（配镇流器） |
8个 |
20 |
4针H管荧光灯 |
1只 |
21 |
T4直管荧光灯 |
1只 |
22 |
警示灯 |
1只 |
