SB-888A自动扶梯梯级拆装实训装置
产品图

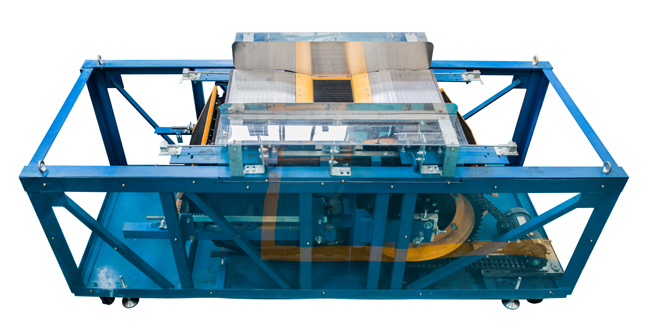

硕博SB-88A自动扶梯梯级拆装实训装置外观图
产品概 述
自动扶梯梯级拆装实训装置是根据自动扶梯维保要求,结合当前扶梯市场的实际情况,而开发的一种适合技能鉴定考核用的自动扶梯梯级拆装实训装置。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。本装置由金属框架、驱动装置、梯级传动装置、扶梯梯级等组成。受训学员可以根据自动扶梯维修规范要求,借助该装置对自动扶梯进行维修与保养实训操作。
产品特点
整体外观简洁明了,占地空间小；
方便学员对自动扶梯内部结构的认识及操作；
方便指导老师对于学员的操作指导及安全监管；
采用真实机构器件,使学生学到的与实际应用的一致。
技术参数
工作环境：海拔＜1000m；温度-5℃～+60℃；湿度25%RH～85%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
工作电源： AC220V/380V ；
额定频率：50/60Hz；
额定电流：3.5A/2.0A；
额定功率：750W；
额定转速：1400/1700 r/min；
梯级宽度：600 mm；
减速机减速比：150：1；
整机功耗：≤0.5KW；
整机重量：≤1000KG；
外形尺寸：3000×1110×1250mm（长×宽×高）。
配置清单
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
1 |
钢结构框架 |
材料：Q235标准型钢；表面喷漆处理 |
1 |
套 |
|
2 |
减速机 |
厂商：宁波/中大力德；型号：ZD750-S；电机功率：750W；减速机减速比：150：1；工作电压：AC220V/380V；额定电流：3.5A/2.0A；额定转速：1400/1700 r/min； |
1 |
套 |
减速机接线方 法有AC220V/380V两种接线方法。 |
3 |
驱动链 |
品牌：苏州/巨人动力；型号：20A-2； 节距：31.75mm； |
2 |
条 |
|
4 |
梯级 |
厂商：苏州/全胜；型号：TJ600A； 材料：不锈钢；滚轮直径：?70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS； |
1 |
套 |
|
5 |
梯级传动链 |
厂商：苏州/润力；型号：TL133A；节距：133.33mm；梯级距：400mm；滚轮直径：?70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS； |
2 |
条 |
|
6 |
张紧装置 |
梯级链轮齿数：16；单位节距分度圆直径：5.1258； |
1 |
套 |
含梯级链轮、轴、张紧小车以及梯级链的弹簧等； |
7 |
控制柜 |
厂商：硕博； |
1 |
套 |
接触器：施耐德； |
8 |
移动检修开关 |
1 |
个 |
||
9 |
移动行灯 |
DC220V |
1 |
个 |
|
10 |
实训工具 |
1 |
套 |
详见配套工具清单 |
|
11 |
随机资料 |
相关说明书及图纸 |
1 |
套 |
配套工具清单
序号 |
名称 |
型号/规格 |
数量 |
单位 |
备注 |
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
内六角扳手（组套） |
BM-C9 |
1 |
套 |
|
3 |
全抛光梅花开口两用扳手 |
10 |
1 |
把 |
|
4 |
全抛光梅花开口两用扳手 |
13 |
1 |
把 |
|
5 |
全抛光梅花开口两用扳手 |
16 |
1 |
把 |
|
6 |
全抛光梅花开口两用扳手 |
18 |
1 |
把 |
|
7 |
T型六角扳手 |
5mm |
1 |
把 |
|
8 |
开口扳手 |
8～10 |
1 |
把 |
|
9 |
开口扳手 |
12～14 |
1 |
把 |
|
10 |
开口扳手 |
17～19 |
1 |
把 |
|
11 |
一字穿心螺丝批 |
5×75 |
1 |
把 |
|
12 |
十字穿心螺丝批 |
2×75 |
1 |
把 |
|
13 |
工具箱 |
1 |
只 |
||
14 |
尖嘴钳 |
1 |
把 |
||
15 |
斜口钳 |
1 |
把 |
||
16 |
活扳手 |
300×36 |
1 |
把 |
|
17 |
钢板尺 |
300mm |
1 |
把 |
|
18 |
随机文件 |
1 |
套 |
||
19 |
电气原理图 |
1 |
本 |
七、实训项目
1、梯级的拆装操作；
2、梳齿板的调整；
3、梳齿前沿板的调整；
4、梯级链张紧的调整；
5、双排曳引链的调整。
