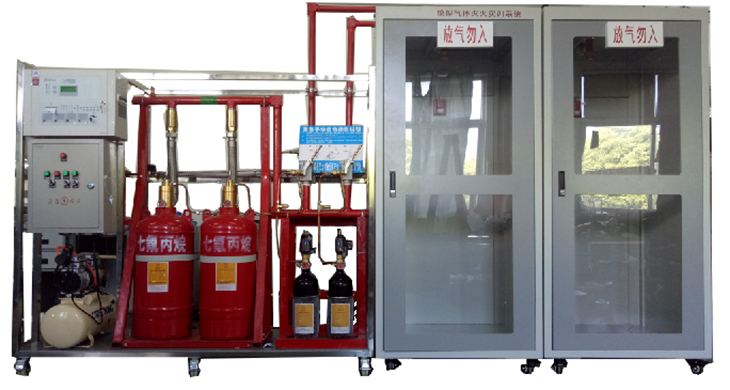

SB-X6气体灭火实训装置
一、模拟气体灭火系统概述及配置
系统灭火方式：全淹没,最大单区保护面积：40m；
系统公称工作压力(20℃)：一级为2.5MPa、
系统使用最大工作压力：一级为4.2MPa、
系统使用最小工作压力：一级为2.0MPa、
灭火剂最大充装密度：一级为≤1120kg/m；
模拟启动瓶充装压力(20℃)：4.0MPa；
喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时,R≤4.5m；喷头安装高度＞1.5m时,R≤7.5m。
喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m
系统有延时启动功能：延时30S；
灭火剂喷射时间：≤10s；
灭火系统工作环境温度：0℃~+50℃；
系统启动方式：自动、电气手动、机械应急手动操作；
系统启动电源：DC24V±3V、1.1A；
模拟灭火剂贮存瓶规格：30L。
二、系统技术指标：
工作电压：单相三线220V±5%? 50Hz
整机容量：＜1500W
外型尺寸：4000×1000×1800cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
三、操作实训：
1.管网式早期探测报警系统的作用
2.管网式早期探测控制系统的模拟实训
3.系统原理桔构与管网设计
4、报警点的设置功能
5、气体灭火实训
6、与消防联动系统的联网编程功能
7、气体探测报警器安装实训
SB-X5模拟气体灭火实训装置
一、基本配置及参数
系统灭火方式：全淹没,最大单区保护面积：30m?；
系统公称工作压力(20℃)：一级为2.5MPa、
系统使用最大工作压力：一级为4.2MPa、
系统使用最小工作压力：一级为2.0MPa、
灭火剂最大充装密度：一级为≤1120kg/m?；
模拟启动瓶充装压力(20℃)：4.0MPa；
喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时,R≤4.5m；喷头安装高度＞1.5m时,R≤7.5m。
喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m
系统有延时启动功能：延时30S；
灭火剂喷射时间：≤10s；
灭火系统工作环境温度：0℃~+50℃；
系统启动方式：自动、电气手动、机械应急手动操作；
系统启动电源：DC24V±3V、1.1A；
模拟灭火剂贮存瓶规格：30L、

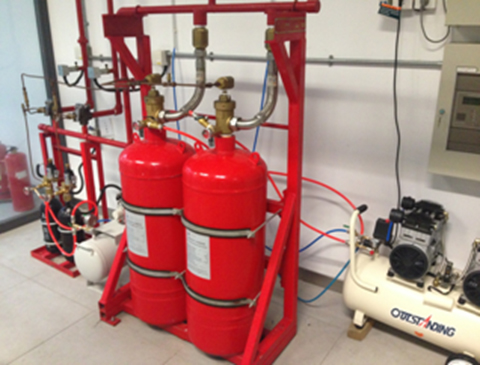

七氟丙烷钢瓶组
二、主机设备参数
1、电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz,带有过流保护
2、火灾报警控制器(联动型)
1）采用192×64点阵液晶显示,可同屏显示4行12列汉字信息。
2）微型热敏打印机实现事件实时打印功能(选配)。
3）通过CAN总线接口板,本控制器可与其它控制器联网(选配)。
4）通过RS232接口板,本控制器可与计算机连接进行离线编程和CRT显示(选配)。
5）可以现场编辑总线设备的区、层、状态、类型、安装位置等信息。
6）256条事件记录,记录控制器运行中的各种事件,可随时查阅。
7）可以现场编辑联动公式。
8）2个总线回路,可连接254个现场器件。
9）一个RS485通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘。
10）可以管理6个多线联动控制区,每个区通过多线方式连接现场启动线和回答线,现场启动线具备短路和断路监视功能,启动线最大输出电流3A。
11）多线联动控制面板上有6组启动键、6组停止键和6组请求、启动、回答、故障指示灯,分别对应6个多线联动控制区,可以直接启动或停止控制区设备。
12）可对外提供24V输出,最大电流3A。
13）1组火警继电器,有火警信息时,火警继电器动作。
14）1组故障继电器,有故障信息时,故障继电器动作。
3、消防报警主机
1）主电：AC178V～AC242V。
2）备电：DC24V,4Ah。
3）监视状态功耗：＜20W。
4）环境温度：0～40℃。
5）相对湿度：≤95％（40℃）。
6）重量：15Kg。
7）尺寸：机柜式450(宽)×250(高)×250(深)mm3
4、火灾显示盘
火灾显示盘通过RS485通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能；
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8、手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
