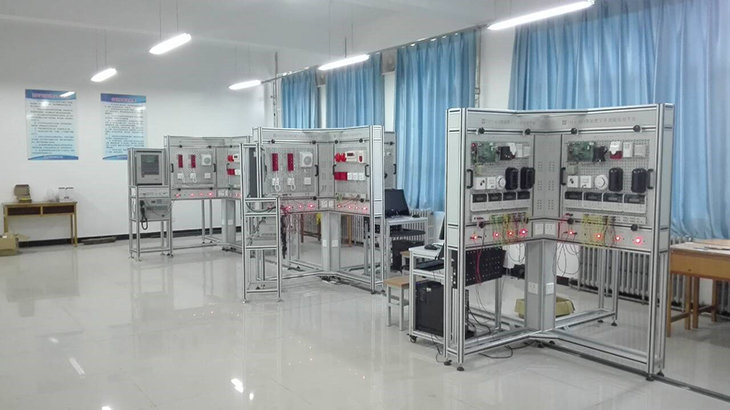

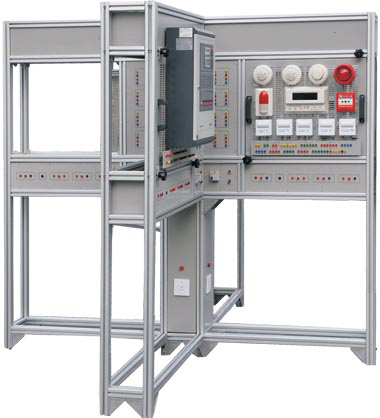

SBLY-FT智能楼宇通用实训台（四工位）
一、产品结构：
智能楼宇通用实训台架,实训系统屏由全铝合金构成,美观及牢固,可自由根据实地面积排放,单独提供电源,移动方便,活动性大,实训功能强大,可根据实验要求自行排放,大大增加实训功能,模块自由组合联网进行实训,另可增设本公司附加设备进行实验,能与本公司各模块进行多扩展实训。
二、技术参数：
1、结构容量："T"字型架式,4个通用模块位置,2个实训工位；
2、实训支架工作电压：单相三线220V±5% 50HZ
3、具有总启动电源,单独的电源DC24V/DC12V输出。
4、外形尺寸：2010mm×1090mm×1700mm（长×宽×高）
5、安全保护：装置配有电流型漏电保护断路器,具有：漏电、短路及过流切断电源的保护功能。符合国家标准：漏电流≤30mA动作时间≤0.1S,能够保护实训者人身安全和 安全。

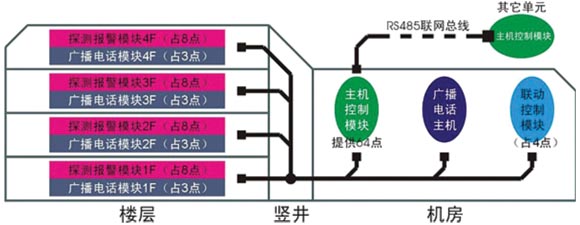

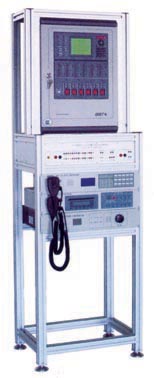

SBLY-FX1火灾自动报警及消防广播电话联动系统实训组合单元
消防中心单元实训机架
探测报警单元实训模块广播电话单元实训模块联动控制单元实训模块
1、系统概述
本系统通过目前主流消防系统中常用的各种火灾探测器（感温型和感烟型）的参数变化来进行火灾报警,并实现相关的联动控制。系统采用总线结构,采用带联动功能的火灾报警控制器,配套消防电话系统及消防广播系统,可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实践项目。
2、包含主要模块
1)主机控制模块
2)探测报警模块
3)广播电话模块
4)消防中心实训单元
3、配置关系
1、系统概述
本系统通过目前主流消防系统中常用的各种火灾探测器（感温型和感烟型）的参数变化来进行火灾报警,并实现相关的联动控制。系统采用总线结构,采用带联动功能的火灾报警控制器,配套消防电话系统及消防广播系统,可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实践项目。
2、包含主要模块
1)主机控制模块
2)探测报警模块
3)广播电话模块
4)消防中心实训单元
3、配置关系
序号 |
设备名称 |
设备型号 |
单位 |
数量 |
1 |
火灾报警控制器 |
GST-200 |
只 |
1 |
2 |
点型感烟火灾探测器 |
G3 |
只 |
1 |
3 |
点型感温火灾探测器 |
G3N |
只 |
1 |
4 |
探测器通用底座 |
DZ-02 |
只 |
2 |
5 |
手动报警按钮 |
GST-9122 |
只 |
1 |
6 |
消火栓报价按钮 |
只 |
1 |
|
7 |
声光报警器 |
只 |
1 |
|
8 |
隔离模块 |
只 |
1 |
|
9 |
单输入模块 |
只 |
1 |
|
10 |
单输入输出模块 |
只 |
1 |
|
11 |
电子编码器 |
只 |
1 |
|
12 |
火灾显示盘 |
ZF-101 |
只 |
1 |
13 |
消防电话主机 |
只 |
1 |
|
14 |
CD录放机 |
只 |
1 |
|
15 |
广播功率放大器 |
只 |
1 |
|
16 |
消防电话模块 |
只 |
1 |
|
17 |
音响 |
只 |
1 |
|
18 |
消防电话模块 |
只 |
2 |
|
19 |
消防电话 |
只 |
2 |
|
20 |
消防广播模块 |
只 |
1 |

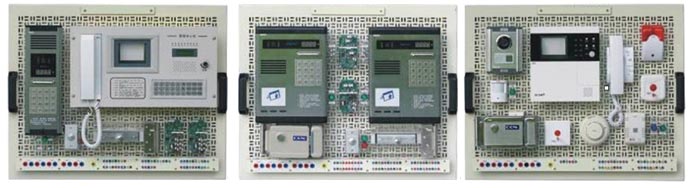

SBLY-FA1可视对讲及室内安防系统实训组合单元
住户模块 大楼模块 小区模块
1、主体功能要求
结合当前对讲门禁及室内安防系统的根本技术要点,采用市场主流对讲门禁及室内安防全套设备,根据实训内容的灵活配置,实现住户、大楼及小区各不同区域中的各类对讲门禁及室内安防器件的联系,系统稳定可靠,结构合理清晰,可为示教及实训创造更多有利条件。
可视对讲及室内安防系统要求由1个住户模块、1个大楼模块、1个小区模块组成
2、配置要求
(1)住户模块
序号 |
功能特性 |
规格 参数 牌子 |
数量 |
单位 |
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
3 |
门前铃 |
放置于住户入口,呼叫,可视,对讲 |
1 |
个 |
4 |
室内分机 |
免提型,免扰设置,手动监视或自动显示住户门口或大楼门口来访者图像,接收室外主机、小区门口机和管理中心机呼叫、对讲和开锁,5防区安防（布/撤）,报警,呼叫管理中心且信息互联 |
1 |
台 |
5 |
电控锁 |
JG-5A |
1 |
个 |
6 |
门磁开关 |
SD-8523_SELCO |
1 |
对 |
7 |
被动红外空间探测器 |
DS940T-CHI_BOSCH |
1 |
对 |
8 |
烟感探测器 |
LH-94II |
1 |
对 |
9 |
燃气探测器 |
LH-88II |
1 |
对 |
10 |
紧急求助按钮 |
H0-01B |
1 |
对 |
11 |
警铃 |
JL3-24V_10*10*0.53（cm) |
1 |
对 |
12 |
安全插拔线 |
200mm,600mm,1000mm |
1 |
批 |
(2) 大楼模块
序号 |
功能特性 |
规格 参数 牌子 |
数量 |
单位 |
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
3 |
室外主机 |
放置于大楼入口,呼叫住户,对讲,夜光红外补偿,密码开锁,锁控时间设置,键盘夜视灯,ID/ IC卡开门、巡更,胁迫开门,锁控时间设置,防拆 |
1 |
台 |
4 |
层间分配器 |
分配一个大楼里的住户,2分支,可连接2个住户 |
1 |
个 |
5 |
联网器 |
GST-DJ6327B |
1 |
个 |
6 |
电磁锁控制器 |
YL-LY01 |
1 |
个 |
7 |
开门按钮 |
朗能 |
1 |
个 |
8 |
电磁锁 |
60kg |
1 |
个 |
9 |
防拆模拟（开关） |
NO |
1 |
个 |
10 |
安全插拔线 |
20mm,60mm,100mm |
1 |
批 |
11 |
ID卡 |
ID |
4 |
张 |
12 |
安全插拔线 |
20mm,60mm,100mm |
1 |
批 |
(3) 小区模块
序号 |
功能特性 |
规格 参数 牌子 |
数量 |
单位 |
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
3 |
小区门口机 |
放置于小区入口,呼叫住户,对讲,夜光红外补偿,密码开锁,锁控时间设置,键盘夜视灯,胁迫开门,防拆 |
1 |
台 |
4 |
联网器 |
通过CAN总线连成小区区域/中心网络 |
1 |
个 |
5 |
管理中心机 |
与小区门口机、室外主机和室内分机对讲,进行小区门口机和室外主机开锁,自动/手动监视小区门口机和室外主机图像,接收小区门口机、室外主机和室内分机的报警信息并存储,声光提示,开门和巡更等信息存储和查询,密码管理 |
1 |
台 |
6 |
电磁锁控制器 |
YL-LY01 |
1 |
个 |
7 |
开门按钮 |
朗能 |
1 |
个 |
8 |
电磁锁 |
60kg |
1 |
个 |
9 |
防拆模拟（开关） |
NO |
1 |
个 |
10 |
通讯转换模块 |
K7110 |
1 |
个 |
11 |
对讲门禁及室内安防系统管理软件 |
GST-DJ6000 |
4 |
套 |
12 |
安全插拔线 |
200mm,600mm,1000mm |
1 |
批 |
3、实训项目要求
(1)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统
(2)室内安防系统布/撤防的设计、接线、调试和演习
(3)住户系统的设计、接线、调试和演习
(4)住户与大楼系统的设计、接线、调试和演习
(5)住户、大楼与小区系统的设计、接线、调试和演习对讲门禁及室内安防系统管理软件的操作及管理

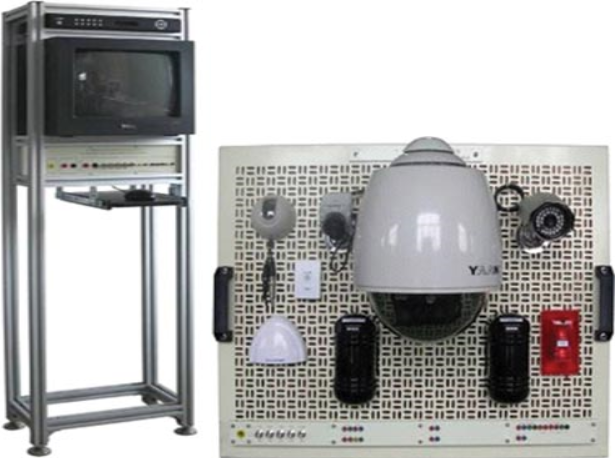

SBLY-FA2视频监控及周边安防系统实训组合单元
1、总体功能要求
结合当前闭路电视监控及周边防范系统的根本技术要点,采用市场主流优质监控设备,实现音视频的监视、传输、控制、捕捉、视频侦测捕捉、和周边防范联动报警功能,模块稳定可靠,结构合理清晰,可为实践提供更多有利条件。
2、配置要求
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
1 |
设备支架 |
460mm×478mm×1505mm |
1 |
台 |
2 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
3 |
安全插拔孔面板 |
200mm,600mm,1000mm |
2 |
块 |
4 |
彩色监视器 |
14″彩色显像管；500线清晰度；2路BNC视频输入；2路BNC视频输出；2路BNC音频输入；2路BNC音频输出 |
1 |
台 |
5 |
硬盘录像机 |
采用嵌入式LINUX操作系统,系统运行稳定,采用通过的视频压缩和音频压缩技术实现了高画质,低码率,特有的单帧播放功能,可重现细节回放,利于实现细节分析。 |
1 |
台 |
6 |
硬盘 |
80G |
1 |
个 |
7 |
球型云台 |
7寸；水平0~360°（连续旋转）、垂直0~90°；水平0.1~15°/s、垂直0.1~15°/s；485通讯方式；80个预置位；1条自动扫描,1条自动巡航（10个巡航点）；1个守望位；与机芯自动进行通信控制 |
1 |
台 |
8 |
一体机芯 |
1/4"Sony ? super HAD CCD,480线、彩色0.1LUX,自动聚焦,内置23倍光学/10倍电子放大,镜头（3.25-88mm） |
1 |
台 |
9 |
枪型摄像机 |
1/3″SONY彩色CCD,420电视线 |
1 |
台 |
10 |
自动光圈镜头 |
2.8mm |
1 |
个 |
11 |
红外摄像机 |
1/3″SONY彩色CCD,420电视线 |
1 |
台 |
12 |
摄像机支架 |
05 |
2 |
个 |
13 |
半球摄像机 |
1/3″SONY彩色CCD,420电视线 |
1 |
台 |
14 |
拾音器 |
SG-901 |
1 |
个 |
15 |
主动红外对射探测器 |
DS422I-CHI_BOSCH |
1 |
对 |
16 |
被动红外幕帘探测器 |
DS940T-CHI_BOSCH |
1 |
个 |
17 |
声光警号 |
HC-102 |
1 |
个 |
18 |
交换机 |
TP-LINK ? 5口 |
1 |
台 |
19 |
网络视频监控管理软件 |
实现远程监控 |
1 |
套 |
20 |
安全插拔线 |
200mm,600mm,1000mm |
1 |
批 |
3、实践项目要求
1)各类设备、连接线及接头的认识及对比
2)镜头的安装及调试
3)半数字硬盘录像机的接线、设置及操作
4)监视器的接线、设置及操作
5)高速球的接线和操作
6)拾音器、探测器、声光报警器的安装及调试
7)监控系统与报警系统的联动控制
8)网络视频监控平台软件的

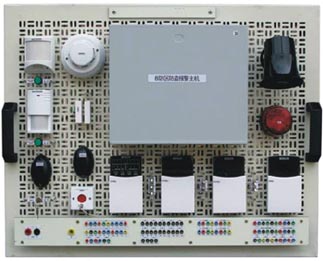

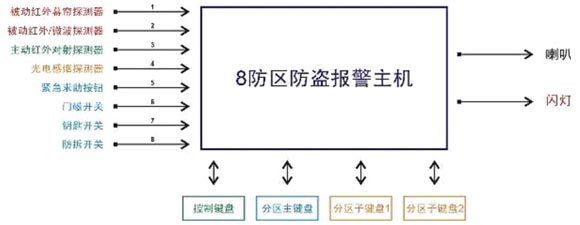

SBLY-FA3入侵报警系统实训模块
1、总体功能
智能家居控制和管理平台,有效地实现了家居安防、对讲门禁、室内网络布线、远程监控、家电控制、灯光控制、自动报警拨号、室内背景音乐、语音发布等功能。
结合当前智能家居发展的现状,系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。
序号 |
功能特性 |
规格 参数 牌子 |
数量 |
单位 |
1 |
8防区主机 |
8个可编程用户码、8个可变用户码；8个可编程盗警防区,可分成独立的两个分区区域；发送双报告；通讯布/撤防序列；自动布防、自动撤防；键盘胁持警、紧急警、火警、救护警和拒绝访问报警；周界和正常布防系统；可编程上/下载；电池电能测试；进/出延迟提示；远程布防；交流电中断和系统故障指示灯；监测警报器输出；闪灯输出；继电器输出；独立的火警音；防区锁定；探测器自检；日间报警；事件记录回查 |
1 |
台 |
2 |
控制键盘 |
用户与报警系统间的通讯界面。用户可通过键盘发布指令；键盘则在用户的整个操作过程中提供可视显示和有声提示。带标有数字的防区指示灯,用于显示各个防区的状态 |
1 |
台 |
3 |
分区主键盘 |
除了完成控制键盘功能外,还可以对主机进行分区管理,而且使用同一个键盘来分别操作两个分区区域 |
1 |
台 |
4 |
分区子键盘 |
对自身所在分区区域单独进行操作 |
2 |
台 |
5 |
被动红外幕帘探测器 |
DS920I_BOSCH |
1 |
个 |
6 |
被动红外微波探测器 |
DS835IT_BOSCH |
1 |
个 |
7 |
主动红外对射探测器 |
|
1 |
个 |
8 |
光电感烟探测器 |
LH-94II |
1 |
个 |
9 |
门磁开关 |
与透明有机玻璃模板结合组成模型 |
1 |
个 |
10 |
紧急求助开关 |
配备复位钥匙各1把HO-01B |
1 |
个 |
11 |
钥匙开关 |
配备复位钥匙各1把Φ12 |
1 |
个 |
12 |
喇叭 |
ESE-626 |
1 |
个 |
13 |
闪灯 |
HC-05 |
1 |
个 |
3、实践项目
1)各类常用器件的认识、对比、接线和调试
2)防盗报警系统的设计、布线、编程、操作和演习
3)控制键盘编程和操作
4)分区键盘编程、分区和操作
5)手/自动周界和正常布/撤防
6)手/自动日/夜间布/撤防
7)防区手/自动旁路和锁定
8)各类防区功能和输出特性演习

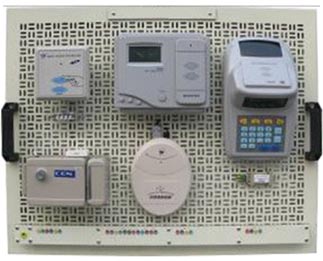

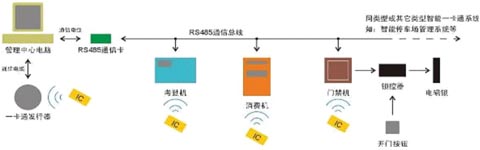

SBLY-FY1智能一卡通系统实训模块
1、主体功能
结合当前智能一卡通系统发展方向和技术特点,全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。
序号 |
功能特性 |
规格 参数 牌子 |
数量 |
单位 |
1 |
RS-485通信电缆 |
RS-485 |
1 |
根 |
2 |
RS-232/RS285转换器 |
RS-232/RS285 |
1 |
个 |
3 |
IC卡发行器 |
JS6223A_捷顺 |
1 |
台 |
4 |
一卡通管理软件 |
JS |
1 |
套 |
5 |
RS485通信卡 |
232/485 |
1 |
张 |
6 |
Mifare ? IC卡 |
Mifare |
1 |
张 |
7 |
考勤机 |
自由设置企业单位的考勤管理制度；用户可以将考勤数据转换成多种格式的数据文件输出,满足用户不同应用程序共享数据的需要；具备强大的考勤管理功能；自动生成各类出勤报表；查询方便,数据准确,在一定范围内有人工干预功能；考勤操作简便快捷；数据与应用程序隔离,提高了数据的安全性 |
1 |
个 |
8 |
消费机 |
自由设置消费权限；可以防止非本单位的卡片流通使用,使用已挂失的IC卡或非法卡,可自动报警；可以联机使用,也可脱机操作,脱机操作时能自动电子结算,存储交易数据；定值式、分类式、直接式共3种收费方式；准确的实时时钟；高低电压保护功能；根据设置的收费方式自动完成一次交易,同时储存数据,并根据管理电脑的要求将其上传,由管理电脑根据需求自动生成管理所需的统计报表 |
1 |
个 |
9 |
智能门禁机 |
RS485通信接口；IC卡经过授权,一张卡可以开启多个门（255个以内）,可根据情况随时更改,取消有关人员的开门权限；读卡经过多重确认,密钥算法,IC卡不可复制,安全可靠；具有黑名单功能（40条）；记录每一次出入人员的相关资料和出入时间,脱机时最大2032条记录容量；在线监控门锁情况,实时管理；联机控制器数量可通过电脑与软件设定,设定完成可脱机运行。强行闯入时系统进行报警；自动生成管理所需的统计报表 |
1 |
台 |
10 |
电插锁 |
JG-5A |
1 |
把 |
11 |
门磁 |
SD-8523_SELCO |
1 |
个 |
3、实践项目
1)门禁机的接线、操作和管理
2)考勤机的接线、操作和管理
3)消费机的接线、操作和管理
4)一卡通管理软件的操作
5)卡片发行的操作和管理
6)一卡通系统集成的连接、调试和管理

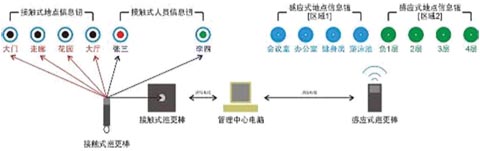

SBLY-FY2智能巡更系统实训模块
1、主体功能
智能巡更管理系统是在智能楼宇和小区各区域内和重要部位安装巡更站点,保安巡更人员携带巡更记录器（巡更棒、巡更器等）,按指定的路线和时间到达巡更点并进行记录,将记录信息传送到巡更管理中心,巡更管理主机可储存、查询、统计和打印各保安巡更人员的工作情况,加强对保安人员的保护和管理,实现人防和技防的结合,使巡更作业更加科学化、程序化、智能化。设备结合当前智能巡更管理技术发展方向和技术特点,系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。
配置要求
序号 |
功能特性 |
规格 参数 牌子 |
数量 |
单位 |
1 |
接触式采集器通信电缆 |
1 |
根 |
|
2 |
接触式巡更棒 |
配置指示灯和蜂鸣器,当巡更人员到达预定地点之后,将采集器与固定的信息点轻轻地接触,伴随"滴"的一声,棒头的指示灯闪3次,表示读取成功。巡更完成以后在数据总数小于4095条的情况下通过传输即可递交管理中心。 |
1 |
根 |
3 |
接触式采集器电源 |
USB |
1 |
个 |
4 |
接触式人员信息按钮 |
用于放置在巡更人员身上,以识别当前巡更人员（由软件设置） |
2 |
只 |
5 |
接触式地点信息按钮 |
用于固定放置在必须巡更的地点或设备上,以识别唯一巡更地点,内置不可修改ID码 |
2 |
只 |
6 |
|
4 |
只 |
|
7 |
接触式采集器 |
与管理中心电脑连接,将接触式巡更棒中的数据传输到电脑中 |
1 |
个 |
8 |
感应式巡更棒通信电缆 |
USB |
1 |
根 |
9 |
感应式巡更棒充电器 |
DC4.5V |
1 |
个 |
10 |
感应式巡更棒 |
巡更时由巡更人员携带, ,按计划设置把信息点所在的位置,巡更棒采集的时间,巡更人员姓名,事件等信息自动记录成一条数据进行分析处理后保存。再通过通信电缆把数据导入管理中心电脑。12*64点阵液晶显示。人性化的图标和汉字菜单及提示,国家一二级字库。4MbFLASH内存存储器,掉电数据可保存100年不丢失。可下载20条巡更计划,计划中包括到达巡更点的时间和提示时间。可最多下载6144个计划巡更点信息,每个计划巡更点信息包括巡更点的感应卡编号、应到时间、提示时间。软件可下载1024个巡更感应卡巡更点信息。可存储250名巡更人员。每个巡更记录,可在最多250种事件中选取事件类型。可保存20000条巡更记录。每个记录中包括巡更计划、巡更人员、巡更地点、巡更时间、巡更事件、是否人为插入等信息。按照选定的巡更计划,自动唤醒巡更棒,显示应到的巡更点,并有声音提示。选定巡更计划后,关机时提示下一巡更地点及巡更时间。提示当前选定的巡更计划、巡更人员。开机界面显示电池状态和自由设定自动关机时长。随时可以查阅巡更记录、巡更人员、巡更计划、巡更事件、巡更器信息 |
1 |
根 |
11 |
接触式巡更管理软件 |
系统登陆、人员设置、地点设置、计划设置、数据读入、数据查询、结果报告、删除操作和报表打印 |
1 |
套 |
12 |
感应式巡更管理软件 |
巡更棒管理、操作员管理、巡更地点管理、巡更人员管理、巡更棒号码、设置巡更事件、设置巡更路线、设置巡更计划、读卡记录、巡更考核、参数设置、数据备份、数据恢复、系统初始化、操作指南和报表打印 |
1 |
套 |
3、实践项目
1)接触式巡更棒的单独巡更操作
2)接触式巡更棒的不同巡更人员设置和操作
3)接触式巡更棒指定时间和路线的巡更操作
4)接触式巡更棒采集器与管理中心电脑软件的设置和操作
5)接触式巡更信息点和感应式巡更信息点的识别和ID码号读取操作
6)感应式巡更棒的设置和单独巡更操作
7)感应式巡更棒指定时间、路线和区域的巡更操作
8)感应式巡更棒指定事件和计划的巡更操作
9)感应式巡更棒与管理中心电脑软件的设置和操作

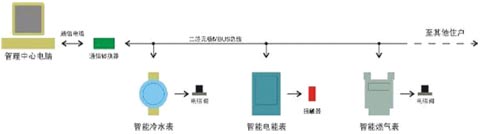

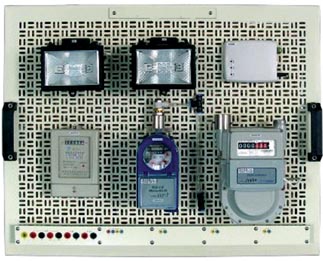

SBLY-FY3远程抄表系统实训模块
1、系统概述
三表远传自动计量系统是智能楼宇管理智能化的一个重要组成部分,它改变了以往人工抄表、入户抄表的传统方式,采用数字化技术和计算机管理的方法,对电表、水表、燃气表等实行数据采集、远程传输和自动打印,不仅为物业管理提供了方便,也避免了不法分子冒充抄表人员进入民宅的可能,为住户提供了安全保障。
本系统是根据目前智能楼宇自动化专业的实践内容精心设计的综合实践系统,结合当前远传抄表自动计量技术的实际情况,全面实现了对电表、水表和燃气表的远传计量和科学管理功能。系统选用市面上常用的智能表,通过通信转换器接收智能表的数据传送到计算机进行管理,实行数据采集、远程传输和自动打印。
2、功能特性
1) 管理中心：由系统管理电脑、三表远传自动计量管理软件、通信转换器和通信电缆组成
2)三表远传自动计量管理软件：自动抄表,控制,客户收费管理,数据查询,消息传递,操作审核和图形化数据统计。完成计划内、计划外和超量三级复杂收费功能。定时抄表、控制和结算。提供操作人员详细的操作记录。独特的分组操作。无人值守,所有操作在服务终端自动完成。查询操作可通过浏览器完成,无需安装任何软件。欠费或余额不足用户消息通知操作人员。数据共享。16种操作人员权限。系统掉电重启无需任何操作。
3)智能IC冷水/电能/燃气表：远程抄表,计数单元接收来自表内与机械计数器同步的脉冲传感信号,进行累加,其数据将保持与机械计数器同步,进行远程抄表时,系统管理电脑通过线路向智能控制器发出抄表命令,主控单元即将记数单元的数据传递给通信单元,发送给系统管理电脑。远程控制,系统管理电脑通过线路向智能控制器发出控制命令,直接实现对阀门的开关控制。预付费,系统管理电脑通过线路将智能控制器设置为预付费模式,同时系统管理电脑向智能控制器设置预付费初始值和预警值,智能控制器内的倒数计数器将根据用量在预付费初始值基础上开始递减,当倒数计数器中的当前值小于预警值时,智能控制器进行预警关阀。此时还可以按动开按钮打开阀门。继续运行到倒数计数器中的当前值小于0时,智能控制器关闭。此时无论通过远程开阀命令或者按动开按钮都不能打开阀门。只有再次设置预付费初始值,然后按动开按钮才可以打开阀门。
4)其它设备：白炽灯和气泵。
3、实践项目
1)智能冷水/电能/燃气表的认识、接线、驱动和操作
2)三表远传自动计量管理软件的操作和管理
3)远程抄表操作
4)远程控制操作
5)预付费充值缴纳操作
6)手动开关阀操作

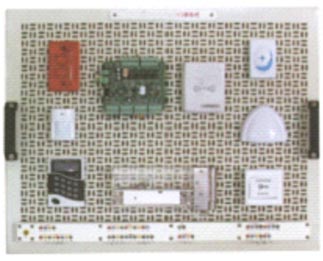

SBLY-FY4门禁系统实训模块
1、系统概述
随着高科技的蓬勃发展,智能化管理已经走进了人们的社会生活,一座座智能化大厦拔地而起,适应信息的时代需要,作为跨世纪使用的建筑,必须在功能上满足当前和未来发展的需求,成为文化和经济发展的基地。
感应式IC卡出入管理控制系统（简称门禁系统）,具有对门户出入控制、实时监控、保安防盗报警等多种功能,它主要方便内部员工或住户出入,杜绝外来人员随意进出,既方便了内部管理,又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。它在功能上实现了通讯自动化(CA)、办公自动化(OA)和管理自动化(BA),以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。
门禁系统系统作为一项先进的高科技技术防范和管理手段,在一些经济发达的国家已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等,特别是由于系统本身具有隐蔽性,及时性等特点,在许多领域的应用越来越广泛。
2、设备配置
1）门禁控制器
2）发卡器
3）读卡器
4）声光报警器
5）各类探测器
6）开门按钮
7）电插锁
3、实践项目
门禁系统各部件认知
系统线缆的连接
基于计算机监控与管理
密码开门、IC卡开门模式的应用

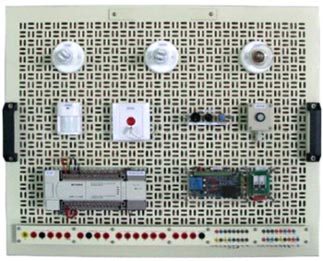

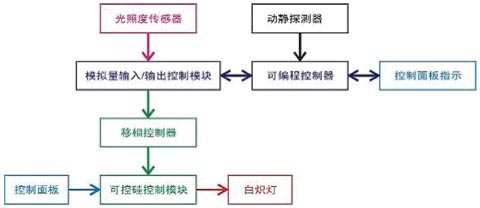

SBLY-FL1智能照明系统实训模块
1、系统概述
随着社会的发展和进步,智能化建筑将会越来越多,与我们生活联系更加密切。智能化建筑是多功能的建筑,不同用途的区域对照明有不同的要求。因此,应根据使用的性质和特点,对照明设施进行相应不同的控制和对相关信息进行监视,以达到照明系统的智能化,满足人民对高品质生活的要求。
"智能家居系统（PLC）"是根据目前智能楼宇自动化专业的实践内容精心设计的综合实践系统,结合当前智能家居发展的现状,选择PLC可编程控制器为控制主机,利用当前传感器技术和电子控制技术,对不同区域照明进行不同的控制,全面实现了照明控制系统功能。系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。
2、设备配置
1)管理中心：要求由系统管理电脑（另配）,当需要时通过通信接口接入系统网络,实现对整个照明系统的监控设备配置
2)照明监控主机
3)照明监控模块（液晶显示）
4)智能动静探测器
5)智能光照度探测器
6)移相控制器
7)移相控制器控制模块
8)可控硅控制器
9)区域灯光场景模拟
10)时间实践演示控制器
11) PC转换接口
12)编程接口和灯具
3、实践项目
1)智能动静探测器的接线、操作和演习
2)智能光照度探测器的接线、操作和演习
3)场景切换的设置、操作和演习
4)区域照明分布的设置、操作和演习
5)简单的系统编程顺序控制
6)复杂的系统编程事件控制和时序控制
7)管理中心的设置、操作、监控和管理

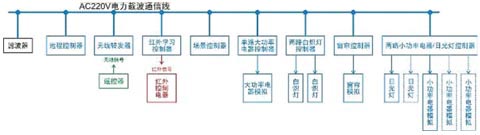

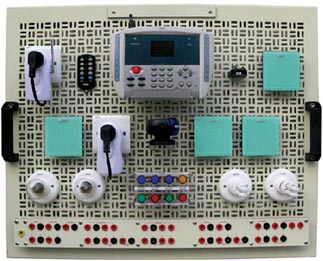

SBLY-FZ1智能家居系统实训模块
1、总体功能
智能家居控制和管理平台,有效地实现了家居安防、对讲门禁、室内网络布线、远程监控、家电控制、灯光控制、自动报警拨号、室内背景音乐、语音发布等功能。
结合当前智能家居发展的现状,系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。
2、配置要求
序号 |
功能特性 |
规格 参数 牌子 |
数量 |
单位 |
1 |
远程控制器 |
中文菜单,触摸操作；可向管理中心查询各类费用、公共信息、私人信息、维修信息和协助信息；双向信息发布,接收来自管理中心的信息,也可主动向管理中心索取信息；双向通信,可以真实了解被控电器控制状态反馈信息 |
1 |
台 |
2 |
遥控器 |
在家中一个位置对所有电器进行控制,具备控制每个电器的必要功能 |
1 |
个 |
3 |
无线转发器 |
1 |
个 |
|
4 |
阻波器 |
1 |
个 |
|
5 |
场景控制器 |
1 |
个 |
|
6 |
大功率电气控制器 |
1 |
个 |
|
7 |
小功率电气控制器 |
1 |
个 |
|
8 |
白炽灯控制器 |
1 |
个 |
|
9 |
窗帘控制器 |
1 |
个 |
|
10 |
红外学习机 |
1 |
个 |
|
11 |
白炽灯 |
25W |
2 |
个 |
12 |
日光灯 |
3W |
2 |
个 |
13 |
家用大/小功率电器模拟 |
B4U |
1 |
块 |
3、实践项目
1)独立模块的独立认识、接线和控制
2)灯光亮度按时按需自动调整控制,手动控制,情景编程
3)门窗分时自动控制,手动控制
4)红外转发手/自动控制
5)电器电源通断手/自动、按时和间接控制
6)信息查询和发布操作
7)紧急呼叫求助操作
8)系统整合的接线、设置、操作和演习。
