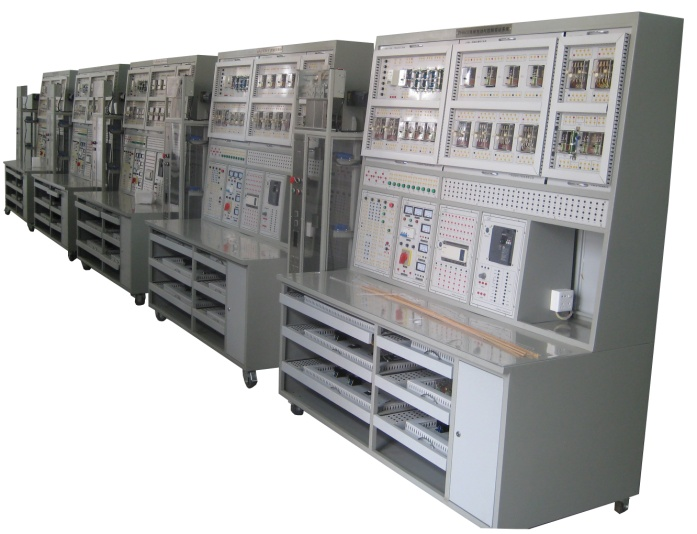

SBLYT-40F电梯电气线路实训考核装置
一、总体概述

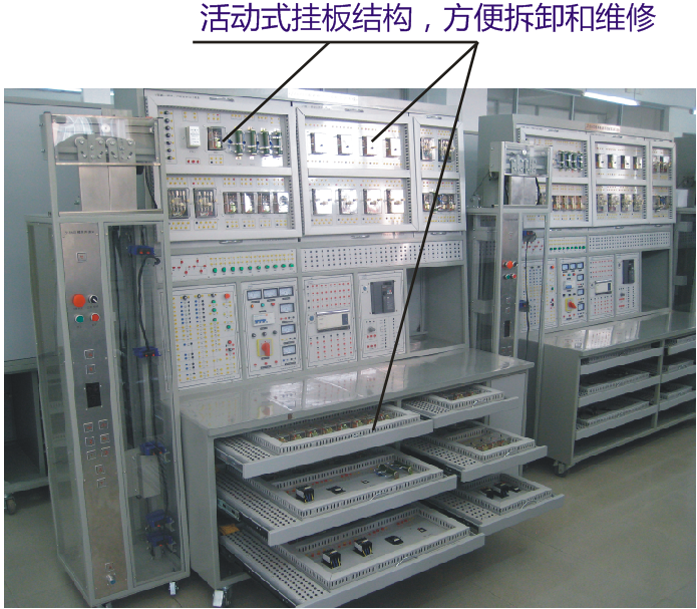

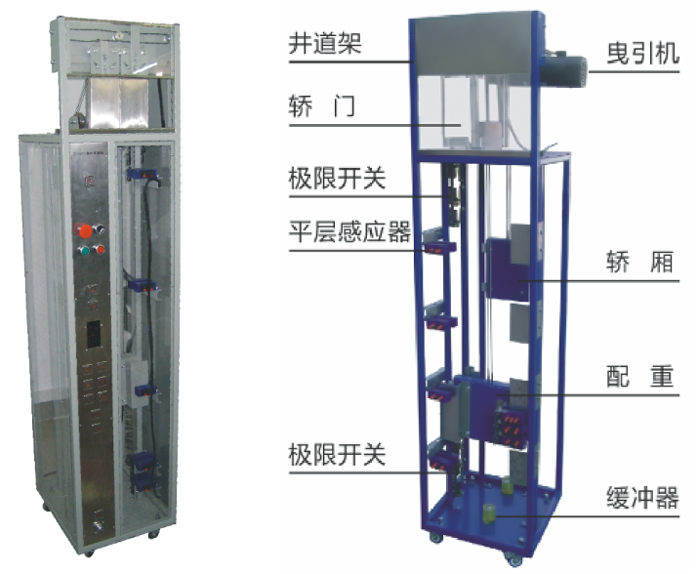

1、模型电梯设4层4站,由模拟井道架、轿厢、对重、曳引机、电梯门、门电机、各层站外呼盒及主要安全装置组成,固定设置在实验台侧面。模拟井道架内需配置用于检测轿厢位置的楼层感应器、平层感应器（与实际电梯相似）等,其接线端子引至模拟井道架的插接孔上。井道架采用金属材料为主体支架,有机玻璃封闭。★设备必须采用台式结构,设置活动式抽屉电气板,每层抽屉板均设置有公共接线板（总线型接线方式,总线连接点数必须达到120点以上）,抽屉电气板之间采用工业坦克链连接,公共抽屉板连线采用真实电梯多芯随行电缆。
2、模型电梯拖动系统
模型电梯拖动系统固定在实验台上,由三相交流电动机、减速器、熔断器、热继电器、相序与断相保护继电器及用于正反转控制的交流接触器组成,电动机额定电压为380V。
3、电梯门控制系统
电梯门控制系统由开关门控制电路及门速度调整电路组成,门电机固定在模拟井道架上,采用直流24V供电。以继电器方式进行控制,采用独立挂板方式布置,可实现门的手动或自动控制。
二、概述
1、电梯实训控制实训室,用于完成电梯实训室和各 的供配电线路的安装。
2、每套 系统中,应包括继电器控制方式的以下设备：
（1）包含井道信息检测在内的四层站电梯模型,用于模拟电梯轿厢和门的机械运动。
（2）模型电梯拖动系统,用于在电梯模型中进行轿厢的驱动,拖动系统应能模拟单速电梯的驱动运行,与变频器配合后可模拟双速电梯的驱动运行。
（3）继电器控制方式的电梯开关门控制系统,可采用手动控制与自动控制两种方式对电梯门进行驱动,用于学生对电梯门开关控制系统进行线路连接、故障分析与检修等实操训练。
（4）继电器控制方式的交流单速与交流双速电梯控制系统,用于学生对多种形式电梯的继电器控制系统进行线路连接、故障分析与检修等实操训练。
（5）变频器控制方式的交流单速与交流双速电梯控制系统、电梯开关门控制系统,用于学生对多种形式电梯控制系统进行线路连接、程序编制、故障分析与检修等实操训练。
（6）电源供应系统,用于向电梯的拖动系统及控制系统提供电源。教学示范设备除配有 系统的所有设备外,还需配置实训电源控制系统,以及考虑方便采购人配置教学演示设备。其中,实训电源控制系统用于对所有 系统的电源实施监控,以便教师在教学过程中能对每套学生实训系统的供电实施独立控制。
三、功能
1、实验柜凳。
（1）实验柜采用金属材料为主体支架,总体尺寸控制在1750*500*1950mm以内。（2）电气板安装在柜内。
2、电源供应
实训电源供应系统提供设备正常运行必需的电源,并设计有仪表、指示灯、保护措施等。学生实验台的电源由总控箱进行集中控制（接通或断开）,并设置总开关、过载保护、漏电保护和指示灯。电源供应系统需提供三相交流380V、单相交流220V、直流110V、24V等各组电源,以独立开关进行控制,用指示灯显示其接通状态,其电压值由实验台工作面上配置的电压表进行监测；电源的接线端通过内部连线引至实验台工作面的插接孔上,并在工作面上进行标注
6、交流单速电梯控制系统
交流单速电梯控制系统由急停电路、门联锁电路、外呼电路、内选电路、轿厢位置检出电路、自动定向电路及停层电路等相关的环节电路组成,以继电器方式进行控制,采用独立挂板方式布置,可实现2～4层站交流单速电梯的驱动控制。
7、交流双速电梯控制系统
交流双速电梯控制系统由两块独立挂板构成,挂板1包括：内选电路、轿厢位置检出电路、自动定向电路和开关门控制电路；挂板2包括：快速启动电路、运行电路、换速电路和平层电路。采用直流110V供电,以继电器方式进行控制,可实现2～4层站交流双速电梯的驱动控制。
8、变频器电梯控制系统
变频器电梯控制系统,变频器主机采用知名品牌（0.4KW以上）,以交流380V供电。固定于实验台工作面板上,电源通过内部引线接到工作面板的插接孔上,可实现2～4层站交流单、双速电梯的驱动控制。
9、接线要求
各独立挂板上所有元件的接线端子均需通过内部引线接到挂板工作面的插接孔上,通过带双插接头的导线进行相互连接或与实验台工作面的设备插接孔连接（由学生完成）。其中主回路的插接孔及导线应比控制回路大一个规格,以便于进行区分。
10、印刷要求
在实验台及独立挂板的工作面上,各设备器件均需按电路图纸要求进行印刷,包括器件符号、线圈及接线端子编号等。
★11、设备工艺
（1）所有连电气接线应机器打码标识与图纸相符的线号。（2）控制台和电气板上应印刷有清晰元件名称、触头名称、插孔名称等标记。（3）电气板内的公共线、井道信号线以及上、下挂板之间的连接线应连接可靠。
（4）交付用户时,实验台所有挂板（含井道架）连接成完成系统,并逐台通电演示。（一部分连接成双速运行模式,一部分连接成运行模式）。
（5）所有电气板应方便、灵活拆装,方便维修。（6）控制台及电气板元件布局应合理、美观。（7）实验连接线用不同颜色区分：比如AC220用红色,DC110V用绿色等。（8）各种规格的继电器必须指示灯显示通电断电状态。（9）连接线插接线头必须可以叠插。（10）内选按钮、外呼按钮、开门/关门按钮等采用实际电梯元件,布局美观合理。（11）安全触板APK用一个按钮模拟,安装在轿门位置。（12）实验台和井道架有接地线,并良好接地。（13）井道架线用电缆或护套线。（14）有机玻璃封闭井道架。（15）井道架内电气元件触点不能外漏。（16）轿门采用不锈钢板材。
12、实训项目
实验1电梯整体结构认识。
实验2电梯轿门结构认识。
实验3电梯的触点、开关、按钮使用。
实验4电梯安全保护系统的操作实训。
实验5电梯的感应器分析与操作实训。
实验6电梯开关门电路运行和调试实训。
实验7电梯安全门锁回路分析与操作实训。
实验8电梯轿厢位置检出实训。
实验9电梯内选电路调试实训。
实验10电梯外呼电路调试实训。
实验11电梯自动平层与上下行电路实训。
实验12电梯定向换速电路实训。
实验13电梯快车运行电路实训。
实验14电梯检修与慢车电路实训。
实验15电梯电气控制系统结构认识。
实验16电梯控制系统调试实训。
实验17 PLC基本指令训练实训。
实验18 PLC程序设计实训。
实验19变频器参数设置。
实验20变频器调速运行操作。
实验21单速电梯整机运行调试实训。
实验22双速电梯整机运行调试实训。

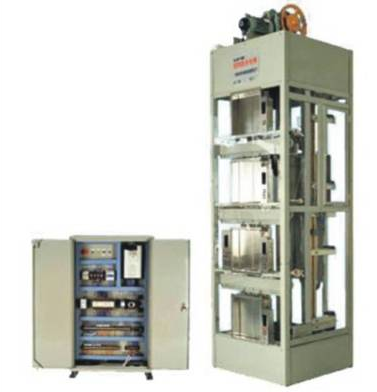

SBLYT-39D电梯控制技术综合实训装置（二座四层电梯、仿真实物）
参考图片
一、产品概述
1、实训装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计,所用设备、器件与实际电梯基本一致,采用槽钢方管框架结构整体设计,正面使用茶黑色有机玻璃面板,融低压电气、微机板、变频调速、智能人机、传感检测、智能考核系统等于一体,实现智能电梯复杂的开关量控制、时序逻辑控制。通过该装置的操作训练可考核学生掌握智能电梯的装调与维护综合能力,如电梯呼梯盒的安装、井道信息系统的安装、平层开关检测位置调整、门机机构调整、电气控制柜的器件安装、接线、变频器参数设置、微机板的调试、电梯并联功能调试、电梯故障排除、运行维护等,除了满足专业实训教学,还能开展技能考核以及职业技能竞赛。
2、设备高度仿真,按照实际电梯缩小比例设计,包含电梯全部要素,四层,高度3米。
3、透明结构设计,电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
4、设备为二座四层群控电梯,每部电梯系统均由一台微机控制,微机之间通过485通讯交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。学生通过本装置实训,不但可以练习单座电梯控制、提高故障的检测和排除能力,还可以学习电梯群控技术。
5、智能电梯具有机械故障设置和智能故障设置两种设置方式,方便用户操作。
6、为了方便教学,需提供微机板的编程源代码。
二、技术性能
1.输入电源：三相五线制AC380V±10%? 50Hz；
2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m；
3.装置容量：＜1.5kVA；
4.整机尺寸（对象+控制柜+电脑桌）：控制在3500mm×700mm×2560mm；
5.单台电梯尺寸：控制在780mm×665mm×2560mm；
6.控制方式：开关量/数字量双控及VVVF技术；
7.安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。
三、结构组成及功能：
设备由电梯控制柜和电梯模型组成,能实现按钮控制、信号控制、集选控制、人机对话等功能,两台电梯还可以智能群控(模糊控制、专家控制)、电梯远程监控和故障诊断。
（一）电梯模型：包含驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等组成。驱动装置由曳引机（带有制动器、减速机、导向轮、工业编码器）、曳引钢丝绳和绳头组合等部件组成；导向系统由井道钢架、导轨、导靴等组成；门机机构由轿门、层门、开关门机构、安全触板、门套等部件组成；安全保护机构由超载装置、缓冲器、安全钳、限速保护装置等部件组成。
1、井道钢架：采用钢架结构,相当于电梯附着的建筑物,为电梯提供支承,固定导轨。
2、曳引机：位于钢架顶部,是电梯的动力装置。安装在两条承重梁上,主要由以下部分组成：
（1）电动机：鼠笼式三相异步电动机,采用变频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的舒适感。
（2）制动器：在电梯通电运转时松闸,当电梯停止时制动并保持轿厢位置不变。
（3）减速器：采用蜗轮杆减速器,具有高密度、高效率、低噪音的特点。
（4）曳引轮：绳槽为半圆槽,钢丝绳与绳轮之间依靠摩擦力实现轿厢运动。
（5）工业编码器：对轿厢的运行距离进行检测,实现精确定位。
3、导轨：分别有轿厢导轨和对重导轨,保证轿厢和对重作垂直运动。
4、轿厢：由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢门上装有连锁开关,当门关闭后电梯才能运行。
5、对重：与轿厢连接,作用是平衡轿厢的重量。
6、层门：门上设计有门锁开关,当层门关闭后,电梯才能启动。
7、操纵箱：安装在电梯模型正面左侧,模拟乘客在轿厢内选层的信号输入设备,包括：数字显层器、选层按钮、开门、关门铵钮、方向指示灯。
8、电梯锁：位于电梯一层,电梯关闭后停靠一层。
9、呼梯盒：安装上、下呼叫按钮,实现各楼层的外部呼叫。
10、超速安全保护：当电梯发生意外事故时,轿厢超速或高速下滑（如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因）,限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。
11、终端极限开关安全保护：由永磁感应器构成,提供轿厢停层位置信号的终端保护开关,感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出行程范围。
12、门安全触板：在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,触及轿厢门上的微动开关动作,使门重新打开,避免事故发生。
13、门安全光幕保护：在轿厢门的边沿上,装有三对检测传感器,检测轿门之间有物体时,门始终打开,避免事故发生。
14、门机力矩安全保护：门机用一定的力矩同时关闭轿厢门和厅门。当有物体或人夹在门中时,就增加了关门力矩,使轿厢门和厅门自动重新打开,从而避免事故发生。
15、缓冲器:当电梯因故障,造成轿厢或对重蹲底时（极限开关保护失效）,轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。
（二）电梯电气控制柜：包含微机板、变频器、低压电气（继电器、接触器、热继电器、相序保护器）、智能考核系统等组成部分。
1.变频器：知名品牌；
2.微机板：控制电梯的运行状态,根据呼叫信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号、自动关门等功能。
3.安全及门锁回路：由继电器回路组成,急停、门锁开关的通断决定安全及门锁回路的正常与否,以使PLC判断电梯是否处于安全状态。
4.考核系统：电梯具有手动故障设置和智能故障设置两种设置模式,其中智能考核系统由终端和上位机软件组成。智能考核终端由液晶屏、轻触键盘、单片机、存储器、网络接口等组成,可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置,具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、剩余考核时间报警提示等功能。智能考核上位机软件具有试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
