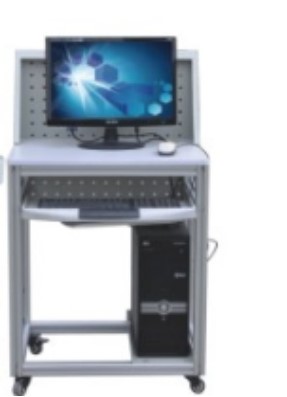

SB-LZ楼宇自控中央计算机管理中心
智能楼宇综合管理平台以智能小区视频监控为核心,接入可视对讲系统、停车场系统、周界报警系统、门禁一卡通系统、电子巡更系统、广播等子系统,面向智能小区,形成智能小区管控一体解决方案。 并且通过内部子系统的自由灵活组合,形成多个细分解决方案应用。
楼宇自控中央计算机管理中心系统所提供的所有设备能让学生熟悉设备的外观结构、组成和原理,适用于本科、高职、中职、职高、职业培训等各种不同类型和要求的学生或学员进行智能楼宇及物业管理中消防系统的设计、设备安装、线路联接、操作调试和故障排除等一条龙的技能实训操练及相应的成绩考核,学生能在尽可能真实环境下进行实战操练。教师也能方便地进行教学演示和实训演示,由于实验实训装置都配置了专用的故设置模块,所以教师能借助故障设置模块,便捷地进行故障设置、故障排除和学生考核。
一、硬软件设备图片:

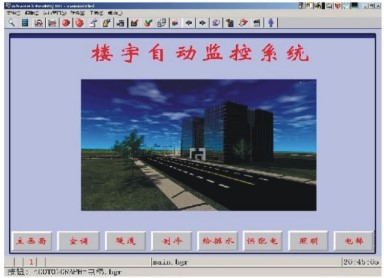

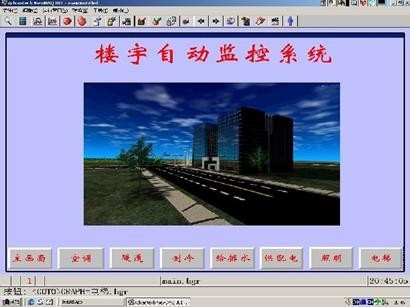

软件界面：

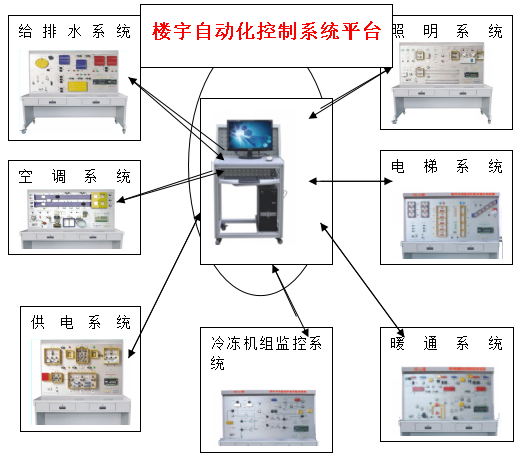

软件管理平台与各系统联接构架
系统构架
二、设备参数及性能：
1、装置组成：
本系统全部器件均采用实物,整个实训装置主要由网卡、组态软件、配置软件、控制软件系统等组成。
2、系统实训功能：
中央管理系统能通过中央数据库服务器,它将保存系统监控节点的资料、图形,所有在网络上的客服端及监控节点都由中央数据库服务器控制与管理。包含登录,下载,安全管理等。
可与本公司下列产品联网实训
三、系统技术指标：
1.工作电压：单相三线220V±5%? 50Hz整机容量：＜300W
2.外型尺寸：80×70×150cm3
四、可以做的实训项目
1.中央计算机管理中心的操作
2.各系统的监控操作
3.网际组态软件的组态与编程
4.LonMaker软件的使用方法
5.DDC的编程与配置

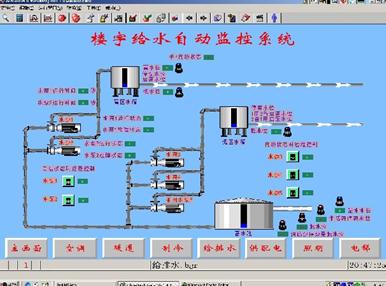

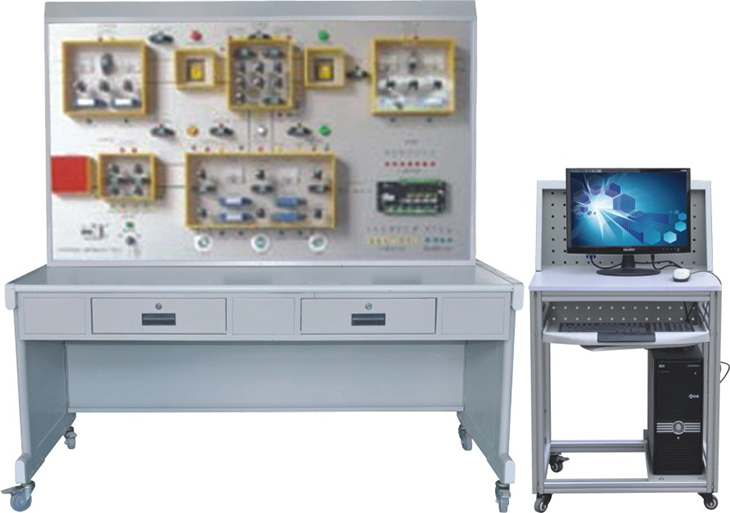

SB-L2楼宇给排水监控系统实验实训装置

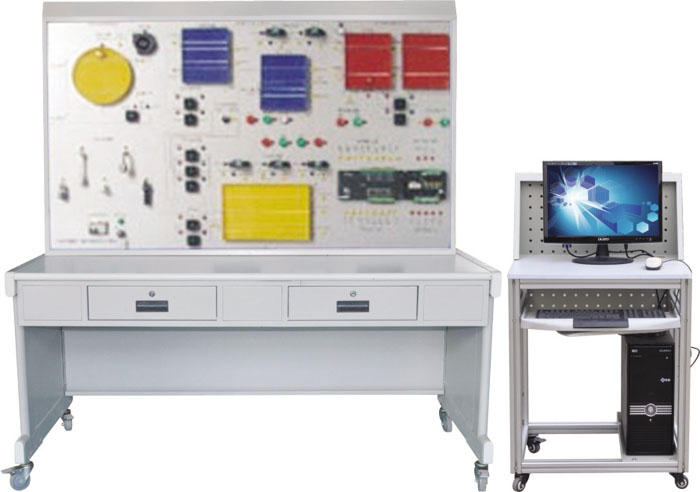

一、硬软件设备图片:
二、设备参数及性能：
1、装置组成：
本实验实训装置控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。
2、系统实训功能：
能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
3、SB-310给排水模拟板：
大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板,要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在DDC的控制下显示水位高度、所有的空压机和水泵也要求在DDC的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。
4、HW500DDC控制器：
配置：DO配17个点、DI配8个点。
5、P4服务器电脑：
内配置支持DDC的客户端组态软件一套、PCLTA-20网络适配器一块、DDC配置软件一套和控制程序一套。并能联接客户端电脑4、各种水位传感器：
采用工程实际主流应用的全真水位传感器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作、水位传感器的类型不能少于五种。
三、系统技术指标：
1.工作电压：单相三线220V±5%? 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
6.可扩展,可兼容,LON总线通讯方式
7.输出,8点、IO/DO输入,17点AI/DI
8.信号方式；干触点/0-20MA/0-10A/发10K
四、可以做的实训项目
1.楼宇给水监控系统的实训
2.楼宇排水监控系统实训
3.楼宇气压给水监控系统实训
4.楼宇热水给水监控系统实训
5.线路故障的判断与处理
6.设备故障的判断与处理
7.设计并安装一个简易应用系统
8.设计有关控制点位信息表格
9.组态软件设计实训项目
10.系统调试实训项目
三、设备祥细配置表：
序号 |
组成 |
数量 |
1 |
直接数字控制器 |
1套 |
2 |
Lon卡 |
1套 |
3 |
继电器 |
5 |
4 |
指示灯 |
14 |
5 |
开关电源 |
1 |
6 |
长微型模拟水位 |
4 |
7 |
长微型模拟水位 |
14 |
8 |
轴流风机、模拟空压机 |
1 |
9 |
风机,模拟水泵 |
10 |
10 |
水位开关 |
1 |
11 |
水位开关 |
1 |
12 |
水位开关 |
1 |
13 |
水位开关 |
1 |
14 |
水位开关 |
1 |
15 |
3脚故障开关 |
40 |
16 |
6脚故障开关 |
25 |
17 |
总开关 |
1 |
18 |
锁开关 |
1 |
19 |
电脑 |
1 |
20 |
实训桌和实训屏架 |
1套 |
21 |
电脑桌 |
1台 |

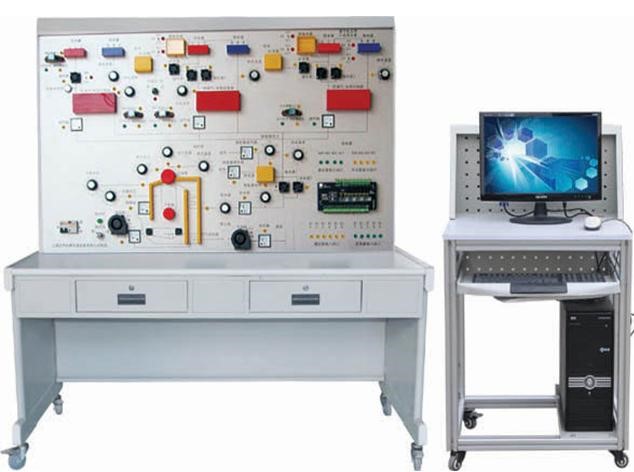

SB-L3暖通监控系统实验实训装置
一、硬软件设备图片:
二、设备参数及性能：
1、装置组成：
本系统控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。
2、系统实训功能：
能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训,系统软件的组态、配置与控制,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、系统技术指标：
1.工作电压：单相三线220V±5%? 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
6.可扩展,可兼容,LON总线通讯方式
7.输出,8点、IO/DO输入,11点AI/DI
8.信号方式；干触点/0-20MA/0-10A/发10K
四、可以做的实训项目
1.楼宇锅炉程序控制实训
2.楼宇锅炉水位自动调节控制实训
3.楼宇锅炉蒸汽压力自动调节控制实训
4.锅炉汽包水位与锅炉给水阀的联动控制
5.楼宇三冲量调节系统自动控制实训
6.锅炉除氧器压力与锅炉除氧器进汽阀的联动控制
7.锅炉除氧器水位与锅炉除氧器进水阀的联动控制
8.空调膨胀水箱与空调补水泵的联动控制
9.空调供水热交换器二次侧(低温)热水出口温度自动联锁控制
10.供暖供水热交换器二次侧(低温)热水供回水温度控制
11.生活供水热交换器二次侧(低温)热水出口温度控制
12.生活循环泵与生活调节阀的联动控制
13.供暖热水回路中的循环水泵的控制
14.线路故障的判断与处理
15.设备故障的判断与处理
16.设计并安装一个简易应用系统
17.组态软件设计实训项目
18.供暖热水回路中的循环水泵的控制
19.线路故障的判断与处理
20.设备故障的判断与处理
21.设计并安装一个简易应用系统
22.组态软件设计实训项目

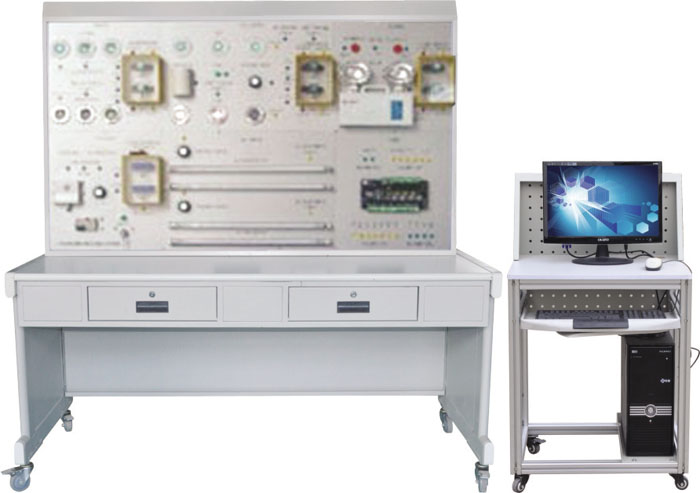

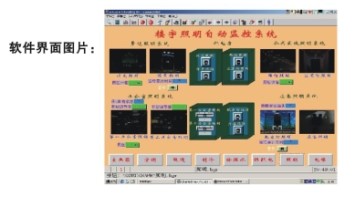

SB-L4楼宇照明监控系统实验实训装置
一、硬软件设备图片：
二、设备参数及性能：
1、装置组成：
本系统控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。
2、实训功能：
能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控、动静探测控制制、区域场景控制、手动遥控器控制,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、实训项目内容：
1.时钟控制的编程与操作实训
2.照度自动调节控制实训
3.动静探测控制实训
4.区域场景控制和手动遥控器控制实训
5.线路故障的判断与处理
6.设备故障的判断与处理
7.设计并安装一个简易应用系统
8.设计有关控制点位信息表格
9.组态软件设计实训项目
10.系统调试实训项目
四、系统技术指标：
1.工作电压：单相三线220V±5%? 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
6.可扩展,可兼容,LON总线通讯方式
7.输出,8点、IO/DO输入,11点AI/DI
8.信号方式；干触点/0-20MA/0-10A/发10K
五、各系统模块参数说明
1.SB-410照明系统模拟板：
2.公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板,要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。
3.HW500DDC控制器：
4.要求配置：DO配6个点、DI配7个点、AI配4个点、AO配2个点。
5.P4客户端电脑：
6.内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。
7.ZD-VB亮度自动调节器：
8.采用工程实际主流应用的亮度自动调节器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作。
9.FL-476动静探测器：
10.采用工程实际主流应用的动静探测器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作。
11.BD-6手动遥控器：
采用工程实际主流应用的手动遥控器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作。
六、设备配置表：
序号 |
组成 |
数量 |
1 |
直接数字控制器 |
1套 |
2 |
Lon卡 |
1套 |
3 |
日光灯 |
4 |
4 |
应急灯 |
1 |
5 |
调光整流器 |
2 |
6 |
照度变送器 |
1 |
7 |
白灯架 |
6 |
8 |
不锈钢灯架 |
6 |
9 |
普通灯杯 |
6 |
10 |
彩色灯杯 |
6 |
11 |
开关电源 |
1 |
12 |
指示灯 |
2 |
13 |
可调电源 |
4 |
14 |
电位器 |
4 |
15 |
旋钮 |
4 |
16 |
继电器 |
6 |
17 |
红外探测器 |
3 |
18 |
故障开关 |
16 |
19 |
总开关 |
2 |
20 |
锁开关 |
2 |
21 |
电脑 |
1 |
22 |
实训桌和实训屏架 |
1套 |
23 |
电脑桌 |
1台 |
SB-L5楼宇供配电监控系统实验实训装置
一、硬软件设备图片:
软件界面图片:
二、设备参数及性能：
1、装置组成：
本系统控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。
2、统实训功能：
能进行各种供配电系统模拟操作演示,DDC控制器的操作与编程,双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训,监测变压器超温报警、超温预报警,监测变压器的电压、设备启停状态,故障状态,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、系统技术指标：
1.工作电压：单相三线220V±5%? 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
6.可扩展,可兼容,LON总线通讯方式
7.输出,8点、IO/DO输入,11点AI/DI
8.信号方式；干触点/0-20MA/0-10A/发10K
四、可以做的实训项目
1.DDC现场控制器安装操作
2.DDC现场控制器设置操作
3.双电源明备用监控系统控制
4.双电源暗备用监控系统控制
5.低压侧供配电监控系统控制
6.环网供电监控系统控制
7.线路故障的判断与处理
8.设备故障的判断与处理
9.设计并安装一个简易应用系统

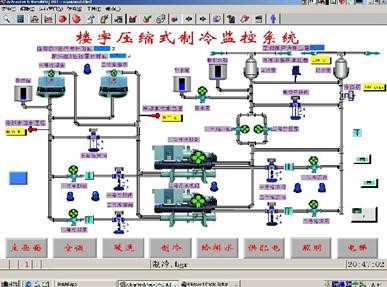

SB-L7型楼宇冷冻监控系统实训装置
一、楼宇冷冻监控系统实验实训装置实训功能：
楼宇冷冻监控系统实验实训装置能进行各种冷冻冷却水机组及监控系统控制操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接楼宇冷冻监控系统实验实训装置,系统软件的组态、配置与控制,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
二、楼宇冷冻监控系统实验实训装置组成：
楼宇冷冻监控系统实验实训装置的控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。
三、楼宇冷冻监控系统实验实训装置系统技术指标：
工作电压：单相三线220V±5%50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
四、楼宇冷冻监控系统实验实训装置实训项目
一：压缩式制冷监控系统的实训
二：冷却水系统的监控的实训
三：一级冷冻水系统的监控的实训
四：二级冷冻水系统的监控的实训
五：水压、水流和水温等参数的测量
六：冷冻水泵的启停、故障检测操作
七：冷却泵的启停、故障检测操作
八：冷却泵的启停、故障检测操作
九：DDC现场控制器编程检测操作
十：线路故障的判断与处理
十一：设备故障的判断与处理
SBKLY-22A楼宇空调监控系统实验实训装置
一、楼宇空调监控系统实验实训装置组成：
楼宇空调监控系统实训装置的系统全部器件均采用实物,整个实训装置主要由数字控制器、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
空调系统控制编程训练而设计,各模拟量输入信号（如温度、压力）均采用指针表显示,并可根据需要用电位 器调节信号大小。同时模块设计有可采用手动或自动 控制的模拟空调风机,冷水阀的开度信号也采用指针表显示。
二、楼宇空调监控系统实验 参数及性能：
1、楼宇空调监控系统实验实训装置组成：
本系统全部器件均采用实物,整个实训装置主要由DDC数字控制器、温度控制器、传感器、湿度传感器、防冻开关、压差开关、冷/水阀、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
空调系统控制编程训练而设计,各模拟量输入信号（如温度、压力）均采用指针表显示,并可根据需要用电位 器调节信号大小。同时模块设计有可采用手动或自动 控制的模拟空调风机,冷水阀的开度信号也采用电度开度表显示。
2、系统实训功能：
能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
3、空调监控系统主要原理及包括功能：
(1)空调系统包括空气处理设备、空气输送设备、空气分布装置、冷源和热源、自动控制装置。
(2)检测功能：监视风机电机的运行/停止状态；监测风机出口空气温、湿度参数；监测新风机过滤器两侧压差；监视新风阀的开/关状态。
(3)控制功能：控制风机的动/停；控制空气-热水换热器水侧调节阀使风机出口温度达到设定值；控制干蒸汽加湿器阀门,使冬季风机出口空气温度达到设定值。
(4)护功能(对寒冷地区而言)；冬季当某种原因造成热水温度降低或热水停止供应时应关闭风机,并关闭新风阀门,以防机组内温度过低冻裂空气-水换热器；当热水恢复正常供热时应能启动风机打开新风阀恢复机组正常工作。
(5)集中管理功能；智能大楼机组附近的DDC控制装置通过现场总线与相应的中央管理机相连,于是可以显示各机组启/停状态,送风温、湿度、各阀门状态值；发出任一机组的启/停控制信号,修改送风参数设定值；任一新风机组工作出现异常时发出报警信号。
三、空调监控系统的四大实训。
1、楼宇四管制带加湿无回风机空调系统的实训
(1)送风机的运行监控
(2)送风机的压差监视与作用
(3)送风的故障监视
(4)新风温的监控与新风阀的关系变化
(5)室风湿变与室内湿度的送系变化与调节
(6)冷热水阀与温湿度的监控与调节
2、楼宇二管制带加湿带回风机空调系统的实训
(1)监视送风机机的工作状态,确定是处于＂运行＂或是＂停止＂；
（2）过滤网的监测：用微差开关即可监视新风过滤器两则的压差,以了解过滤器是否要求清洗﹑更换。
(2)送风温度监控：由送风通道的温度传感器实测送风温度,通过调节冷水阀开度, 使送风温度控制在设定的范围内,从而使室内的温度保持相对恒定。
(3)送风湿度、回风温湿度监视：实时监视送风湿度和回风温湿度信号的变化。
(4)分析空调机系统中各类输入输出点的信号类型,完成空调系统实训模块I/O信号与直接数字控制器的硬件连接,并绘制出硬件连接图。
(5)打开实训装置电源,开启装置中的计算机,启动DDC编程软件。
(6)根据监控原理,并按照硬件连接图,使用编程软件完成空调机监控程序的编写。
(7)检查软件中硬件点分配是否与实际硬件连接图一致？不一致,请在软件中修改点的
(8)分配。
(9)将已仿真成功的空调机监控程序下载到直接数字控制器。
(10)用万用表等测试各类信号的硬件是否正确？
(11)确定风机状态,如风机处于"运行"状态,调节送风温度电位器,改变送风温度
(12)模拟传感器输入信号,观察并记录冷水阀的开度变化情况。
(13)确定风机状态,如风机处于"停止"状态,调节送风温度电位器,改变送风温度
(14)模拟传感器输入信号,观察并记录冷水阀的开度变化情况。
(15)将过滤网压差模拟开关拨向"故障",观察并记录冷水阀的开度变化。
(16)调节送风和回风湿度电位器,改变送风和回风湿度模拟传感器输出信号,观察DDC
(17)实测送风和回风湿度信号的变化情况。
3、空调监控系统实训三（楼宇带加湿新风空调系统实训）
(1)送风温度监控：由送风通道的温度传感器实测送风温度,通过调节冷水阀开度, 使送风温度控制在设定的范围内,从而使室内的温度保持相对恒定。
(2)送风湿度、实时监视送风湿度湿度信号的变化。分析空调机系统中各类输入输出点的信号类型,完成空调系统实训模块I/O信号与控制器的联接。
(3)直接数字控制器的硬件连接,并绘制出硬件连接图。
(4)防冻开关的应用与监视。
(5)新风阀的调节,加小湿阀的调节与变化。
(6)系统的手自动监控与故障监控。
4、空调监控系统实训四（楼宇无加湿新风空调系统实训）
(1)送风机的运行监控
(2)送风机的压差监控与作用
(3)送风的故障与监视
(4)防冻开关的作用与监视
(5)送风的温度调节与监控
(6)冷热水阀的控制与温度间的变化。
新风阀与送风温度的调节关系与监控。
四、设备系统系统技术指标：
1.工作电压：单相三线220V±5%? 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
6.可扩展,可兼容
7.输出,10点、IO/DO输入,12点AI/DI
8.信号方式；干触点/0-20MA/0-10A/发10K
五、楼宇空调监控系统实验实训系统配置单
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
漏电开关 |
DZ47LE32 10A 1P+N |
只 |
1 |
2 |
保险 |
RT18-32含5A保险丝 |
只 |
1 |
3 |
指示灯 |
直径16mm,圆头AC220V 是一表示2红 |
只 |
1 |
4 |
指示灯 |
直径16mm,圆头DC24V红 |
只 |
2 |
5 |
指示灯 |
直径16mm,圆头DC24V绿 |
只 |
1 |
6 |
指示灯 |
直径16mm,圆头DC24V黄 |
只 |
1 |
7 |
钥匙开关 |
直径22mm,自锁 |
只 |
1 |
8 |
开关电源 |
输出DC24V/3A 12V/2A |
只 |
1 |
9 |
钮子开关 |
小钮子开关6脚 |
只 |
4 |
10 |
按钮开关 |
直径16mm,圆头 自锁 红 |
只 |
3 |
11 |
旋钮开关 |
直径22mm,2档 自锁 |
只 |
5 |
12 |
透明中继 |
HH54P DC24V |
只 |
3 |
13 |
直流电压表 |
99C1-15V |
只 |
6 |
14 |
电位器 |
WTH118-1A 2W 10K |
只 |
5 |
15 |
电位器帽 |
MF-A04 |
只 |
5 |
16 |
直流风机 |
60×60×25mm DC24V |
只 |
2 |
17 |
DDC |
DED-BA-E7501-2 |
只 |
1 |
18 |
通讯线 |
条 |
1 |
|
19 |
压差开关 |
TEB930 20-200Pa |
只 |
1 |
20 |
液涨式温控开关 |
三脚-35℃-+35℃ |
只 |
1 |
21 |
比例积分温控器 |
SHUNFENG CONTROLS SF-8803 |
只 |
1 |
22 |
中央空调电动调节阀温度传感器 |
SF-9104 |
只 |
1 |
23 |
电动阀执行器 |
VA-3100-24 |
只 |
1 |
24 |
电动调节阀体 |
DN32 |
只 |
1 |
25 |
电动二通阀 |
DN20 AC24V |
只 |
1 |
26 |
电动风阀 |
4档 口径100 |
只 |
1 |
27 |
钣金件 |
套 |
1 |
SBDT-I型四层消防培训电梯(消防与考核型)
一、概述
消防培训电梯(消防与考核型)电梯 是为了配合消防局电梯技能培训、大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示,使更多的人能够更好地了解电梯、使用电梯,培养出更多的电梯专业人才,适应电梯行业的发展需要,我公司经过深入探索研究,精心设计的。
参考图片
消防培训电梯(消防与考核型)本电梯是根据最常见的升降式电梯结构,采用透明有机材料制成,其结构与实际电梯完全相同,且几乎具备了实际电梯的所有功能。为了便于教学,电梯大部分部件均是采用透明有机材料制成,使得电梯的内部结构一目了然；同时,电梯的运行过程,以及每个动作都十分明了,且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理,达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全,无法全面了解其内部结构及运行过程等种种实际问题。
电梯的电气控制系统采用可编程控制器(PLC)实现逻辑智能控制,交流变频调速(VVVF)驱动,其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。
二、电梯的基本结构：
1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。……
轿厢轿门结构凸轮式限速器
厅门双楔渐进式安全钳
三、电梯的基本功能
A.超速安全保护系统
当电梯发生意外事故时,轿厢超速或高速下滑（如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因）。这时,限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。
B.轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时（极限开关保护失效）,轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。
C.门安全触板保护装置
在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,通过与安全触板相连的联杆,触及装在轿厢门上的微动开关动作,使门重新打开,避免事故发生。
D.上、下限位开关：
在电梯井道的上、下端部安装此开关,并且安装在上、下极限开关之内,起目的在于保护较箱不超出此范围,如果超出上限位或下限位,则电机自动停止,不在工作,跟上、下极限开关区分在于此开关不会掉电。
E、厅门自动闭合装置
电梯层门的开与关,是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行。
F层门连锁开关：
当所有层的门都关闭时,电梯可以升降,若有一层的层门开着,电梯即不能运行。
G.终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控,轿厢发生冲顶或蹲底时,终端极限开关动作,发出报警信号并切断控制电路,使轿厢停止运行。
四、消防电梯功能及使用方法
（一）消防电梯的功能
根据国家规范,将消防电梯的功能设计为：消防电梯与客（或货）用电梯兼用的,当发生火灾时,受消防控制中心指令或首层消防队员专用操作按钮控制进入消防状态的情况下,应达到：
1、电梯如果正处于上行中,则立即在最近层停靠,不开门,然后返回首层站,并自动打开电梯门。
2、如果电梯处于下行中,立即关门返回首层站,并自动打开电梯门。
3、如果电梯已在首层,则立即打开电梯门进入消防员专用状态。
4、各楼层的叫梯按钮失去作用,召唤切除。
5、恢复轿厢内指令按钮功能,以便消防队员操作。
6、关门按钮无自保持功能。
（二）、消防电梯的使用方法的使用方法
1、消防人员到达首层的消防电梯前室（或合用前室）后,首先用随身携带的手斧或其他硬物将保护消防电梯按钮的玻璃片击碎,然后将消防电梯按钮置于接通位置。因生产厂家不同,按钮的外观也不相同,有的仅在按钮的一端涂有一个小"红圆点",操作时将带有"红圆点"的一端压下即可；有的设有两个操作按钮,一个为黑色,上面标有英文"OFF",另一个为红色,上面标有英文"ON",操作时将标有"ON"的红色按钮压下即可进入消防状态。
2、电梯进入消防状态后,如果电梯在运行中,就会自动降到首层站,并自动将门打开,如果电梯原来已经停在首层,则自动打开。
3、消防人员进入消防电梯轿厢内后,应用手紧按关门按钮直至电梯门关闭,待电梯启动后,方可松手,否则,在关门过程中如松开手,门则自动打开,电梯也不会启动。有些情况,仅紧按关门按钮还是不够的,应在紧按关门按钮的同时,用另一只手将希望到达的楼层按钮按下,直到电梯启动才能松手。
(三)、消防迫降
消防迫降是只电梯有消防部门控制进行远程迫降,在这 中我们做出应一个开关或用一个继电器给所需单位使用。
五、主要技术参数
1.输入电压：AC 220±7% 50HZ
2.外型尺寸：宽1000mm×深700mm×高2200mm
3.层站形式：客梯(四层四站四门)
4.控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制。
5.结构形式：四层站
6.可编程控制器（PLC）：型号：三菱FX3U-64MR-ES-A输入电压：AC 220V 50HZ输入输出点数：64点输出方式：继电器输出
7.变频调速器：型号：三菱FR-D720S-0.4输入电压：AC 220V 60HZ额定电流：2.5A功率：0.4KW
8.曳引机：速比：15：1模数：1.5（蜗轮减速器）
9.拖动电机：型号：JW5622功率：180W转速：2800r/min
10、电梯外框材料：采用工业铝材
11、电梯底座材料：采用1.2mm厚冷轧板制作,焊接而成,采用静电喷塑美观大方。
12、电梯底部装有万向轮方便移动。
六、智能考核装置描述
1.配备智能化故障设置和考核系统：
教师操作设备故障时,需采用此智能考核系统。
控制器由操作单元、故障单元两部分组成。
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流12V输入；128X64LCD显示；32路继电器控制；
操作单元可以不联网进行脱机考核；可以自动评分；
2.主要有以下操作功能：
（1）学生入口：学生解除故障时使用,可以查询考核剩余时间。
(2)教师入口：设置故障、解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。
（3）分数查询：查询学生的当前得分情况。
（4）学号查询：查询教师通过计算机设置的学号。
（5）考核时间开始：用于教师设置完毕考核时间后,考核开始倒计时。
故障单元有32个故障点,继电器的触点参数：10A/24VDC、7A/240VAC。通过排线与操作单元连接。
3、软件操作简单、使用方便,主要有以下功能：
(1)编辑、发布所有设备的所有故障
(2)清除设备的所有故障
(3)设置故障
(4)设置考核时间
(5)提取、查询所有设备的所有故障解除情况。
(6)登录密码修改
七：四层透明仿真教学电梯配置清单
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
电梯井道 |
台 |
1 |
|
2 |
三菱FX3U-64MR型可编程控制器 |
套 |
1 |
安装在电气控制板上 |
3 |
三菱FR-D720S-0.4型变频器 |
只 |
1 |
安装在电气控制板上 |
4 |
到层提示电铃 |
个 |
1 |
安装在电气控制板上 |
5 |
曳引电动机 |
台 |
1 |
安装在电梯架顶部 |
6 |
蜗轮减速器（15:1） |
台 |
1 |
安装在电梯架顶部 |
7 |
连轴器 |
只 |
1 |
安装在电梯架顶部 |
8 |
电磁制动器 |
只 |
1 |
安装在电梯架顶部 |
9 |
曳引轮 |
只 |
1 |
安装在电梯架顶部 |
10 |
导向轮 |
只 |
2 |
安装在电梯架顶部 |
11 |
限速器 |
只 |
1 |
安装在电梯架顶部 |
12 |
旋转编码器 |
只 |
1 |
安装在电梯架顶部 |
13 |
导轨 |
条 |
4 |
安装在井道上 |
14 |
对重装置 |
个 |
1 |
安装在导轨上 |
15 |
重块 |
块 |
若干 |
|
16 |
弹簧缓冲器 |
只 |
2 |
安装在电梯底座坑里 |
17 |
纲丝索 |
根 |
5 |
安装在井道中 |
18 |
限速器钢索张紧装置（重块） |
个 |
1 |
安装在电梯底座上 |
19 |
超载装置 |
套 |
1 |
安装在轿厢顶部 |
20 |
随行电缆 |
条 |
1 |
安装在井道中 |
21 |
永磁感应器 |
只 |
1 |
安装在井道中 |
22 |
楼层召唤盒 |
块 |
4 |
安装在各楼层外部 |
23 |
轿厢内操纵盒 |
块 |
1 |
安装在电梯底座外部 |
24 |
楼层显示屏 |
个 |
5 |
安装在各楼层及侧面外部 |
25 |
层门机构 |
扇 |
4 |
安装在各楼层外部 |
26 |
轿厢 |
只 |
1 |
安装在导轨上 |
27 |
安全钳 |
对 |
2 |
安装在轿厢架底部 |
28 |
导靴 |
只 |
2 |
安装在轿厢架顶部 |
29 |
门机装置 |
套 |
1 |
安装在轿厢上 |
30 |
照明灯 |
只 |
1 |
安装在轿厢一侧 |
31 |
风扇 |
只 |
1 |
安装在轿厢背部 |
32 |
电气控制板 |
块 |
1 |
安装在电梯架一侧 |
33 |
报警蜂鸣器 |
只 |
1 |
安装在电气控制板上 |
34 |
DC 12V电源板 |
块 |
1 |
安装在电气控制板上 |
35 |
交流接触器 |
只 |
1 |
安装在电气控制板上 |
36 |
漏电脱扣器 |
只 |
1 |
安装在电气控制板上 |
37 |
接线板 |
块 |
1 |
安装在电气控制板上 |
38 |
极限开关（上、下） |
只 |
4 |
安装在井道上、下部 |
39 |
内六角扳手（M2、M3、M5、M6）、 |
只 |
各1只 |
工具 |
40 |
活扳手150mm |
把 |
1 |
工具 |
41 |
轴用挡圈钳6# |
只 |
1 |
工具 |
42 |
尖嘴钳 |
只 |
1 |
工具 |
43 |
十字螺丝刀Φ3、Φ6 |
只 |
1 |
工具 |
44 |
一字螺丝刀Φ3、Φ6 |
只 |
1 |
工具 |
45 |
502胶水 |
瓶 |
1 |
工具 |
46 |
常用螺钉 |
枚 |
若干 |
工具 |
47 |
微动开关 |
只 |
4只 |
工具 |
48 |
毛巾 |
条 |
1 |
工具 |
49 |
变频器使用手册 |
册 |
1 |
工具 |
50 |
三菱PLC连接线 |
条 |
1 |
工具 |
51 |
旋转编码器使用说明书 |
册 |
1 |
工具 |
52 |
教学电梯使用说明书 |
册 |
1 |
工具 |
53 |
考核器 |
台 |
1 |
SBGPS-01A给排水监控系统
给排水实验室设备隶属土木与水利工程学院,主要从事给排水相关专业实验教学、科研实践等活动。本科实验教学,大学生创新实践项目,研究生课题,及部分科研项目。上海硕博从事给水排水 给排水专业教学 生产、实验及科研,给排水实验室设备,为给排水及相关专业的实验教学及科研活动提供了便利条件。
一、系统概述
现在社会智能化建筑大多都是高层建筑,如何规范、合理、安全可靠的给水和排水,实现给排水系统智能化成为楼宇智能化的一个重要课题。设计科学、合理的给排水系统不仅能满足人们生产生活用水的不同要求,而且能最大程度的节省电力和水资源。
给排水监控系统是根据智能楼宇建筑设计规范,结合我国当前智能化建筑发展的需求精心设计的综合实践系统。本系统采用实物式设计,利用现代传感器技术以及工控技术,系统稳定可靠,结构合理清晰,可为示教与实践创造更多有利条件。
二、系统结构
给排水监控系统共包括4个部分：恒压供水系统、供热/暖系统、气压供水系统和水泵水箱联合供水系统。通过控制电柜和手阀,可以实现系统之间的相互切换以进行不同的实践项目。
恒压供水系统：通过控制主机进行计算处理,由变频器调节调速水泵的转速,以达到恒压供水的要求；
供热/暖系统：供热/暖系统包括供热水和供暖气两部分,通过手阀的转换可以进行切换
气压供水系统：利用封闭式弹性隔膜气压水箱等设备,采用压力给水来满足建筑物的供水需求。
水泵水箱联合供水系统：分为水泵直接供水系统和水箱供水系统两个部分,通过手阀的转换可以进行切换
尺寸：3000mm×5000mm×3000mm（长×宽×高）
