电机拖动控制技术考核柜

产品分类 /Products

[产品型号]：SBDT-1G [产品名称]：电机拖动控制技术考核柜 [价?????格]：元 [在线客服]：

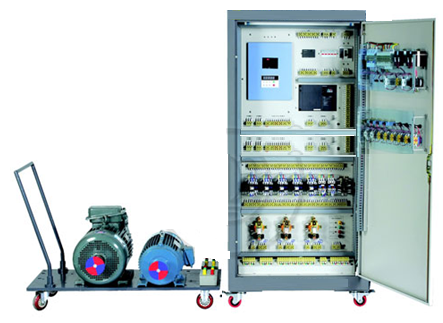

SBDT-1G电机拖动控制技术考核柜

一、概述

该装置可完成"电工技术"、"工厂电气控制"、"电机拖动及控制"等多门课程的电机启动控制。装置资源开放,以工业控制器及控制对象为主体,同时加入了现代控制新技术（变频调速控制器、软启动器）,可充分培养学生的实际动手能力。本装置采用用标准配电柜为主体柜及Y系列2.0KW三相异步电动机,355W直流他例电机为控制对象。适用于职业类院校及各类职业教育培训机构的实训教学、考核鉴定。


二、特点

1.装置采用标准配电柜为主体柜,正面柜门为两扇对开式,一边为电气实训电路的控制按钮、信号指示灯和仪表,另一边为空门,在操作时可打开此门观测电气的动作情况,该配电柜占地面积小,外形美观；

2.装置中配有实训所需的各种低压电器,如软启动器、变频调速器、接触器、热继电器等,电气控制线路元器件都装在电气柜内部,配有布线槽、接线端子；通过端子学生可自行接线、布线,构建控制系统,实训特征明显；

3.柜门上的按钮开关、指示灯都由学员自行布局安装,控制柜和门的内侧装有接线端子排,学员只需要在端子排上接线；

4.配电柜和配套的电机,真实再现了工业现场电机多种控制系统,也可满足对电气故障分析及检修训练的要求；

5.3D建模模拟实训系统

模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练

三、技术性能

1.输入电压：三相四线～380V±10%? 50Hz

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜7.5kVA

4.安全保护：漏电电流<30mA,安全符合国家标准

四、控制柜配备

1.柜体

左、右柜壁为双层亚光密纹喷塑结构,冷轧钢板、结实牢固。柜体后下侧留有电源及电机接入端子,柜体底部设有四个万向轮。

2.内部配置模块

用走线槽把内部空间分隔为不同区域,布局合理,所有电气元件接线端子均已引到专用端子排上,学生从端子排上接线/布线,贴近工业实际现场,实训特征明显。断路器、熔断器、启动器、交流接触器、中间继电器、热继电器等按电气设计要求合理分布于柜内。

五、实训项目

（一）三相鼠笼异步电动机的启动电路

1.三相异步电动机的点动控制电路安装与维修

2.三相异步电动机的自锁控制电路安装与维修

3.按钮/接触器手动控制的三相异步电动机星－三角启动电路安装与维修

4.时间继电器自动控制的三相异步电动机星－三角启动电路安装与维修

5.QX13-13自动控制的三相异步电动机星－三角启动电路安装与维修

（二）三相鼠笼异步电动机可逆控制电路

6.按钮互锁的三相异步电动机正反转电路安装与维修

7.接触器互锁的三相异步电动机正反转电路的安装与维修

8.复合互锁的三相异步电动机正反转电路的安装与维修

9.工作台自动往返行程控制电路的安装与维修

（三）直流电机控制电路

10.电枢回路串电阻起动及调速

11.减压起动及降低电源电压调速

12.弱磁调速

13.直流电机的启动,停止,换向

（四）工业新技术电机控制电路

14.电机软起动器的认知

15.基于软起动器的三相异步电动机的启动电路的安装与维修

16.电机变频调速控制器的认知

17.基于变频器控制的三相异步电动机的启动调速电路的安装与维修

18.直流电机的PWM调速。

附件一

电子电拖及自动控制技能鉴定仿真软件（每台配备一套）
