机械液压PLC控制实训台,透明液压PLC实训台

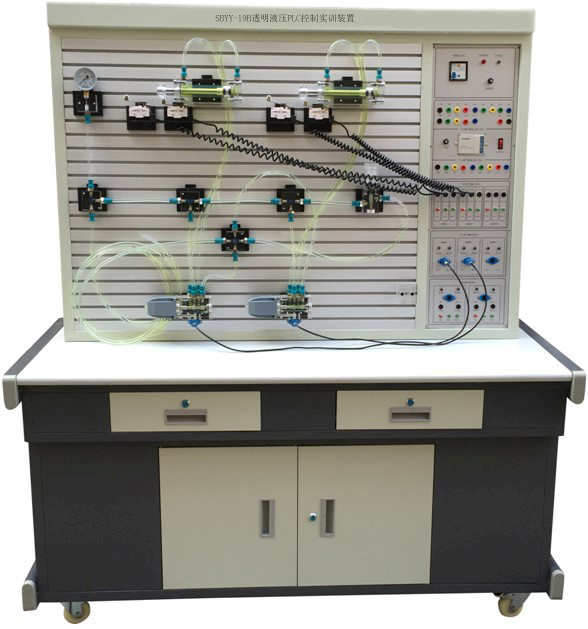

SBYY-19B机械液压PLC控制实训台



透明液压液压实验台、透明液压PLC控制实训装置、液压实验实训台内容涵盖了液压技术、传统继电器控制技术、时间继电器技术、PLC 自控技术、液压传动应用技术等多项技术,可使学生用最短时间,以最快的速度,有兴趣地学习与掌握液压与气动元器件,并学会搭建典型液压与气动控制回路。

液压实验台、透明液压实验台、液压PLC控制实训装置、液压技术实验台、液压实验室设备是面向矿业工程系的机械设计制造及其自动化、机械电子工程、采矿工程、安全工程专业开设的实验室。液压实验台主要承担的实验课程有液压与气压传动、固定机械等。实验室可为学生提供课程实验、课程设计等实践教学活动。
液压实验台可让学生了解典型液压泵和液压阀及主要零件的材料、加工装配工艺和维修保养知识,理解课堂上难以搞懂的某些复杂结构和空间油路问题,加深对液压元件的感性认识,选用自己设计的液压回路所需的液压元件,在液压实验台上组装该顺序动作回路,并验证该顺序动作回路的正确性,促进学生提高动手能力。

一、液压实验台主要技术参数

1、电源:AC220V允差±l0%50Hz

2、直流电源输入AC220V  输出DC24V/3A

3、装置容量:≤1kVA

4、工作环境温度:5℃40℃

5、工作湿度:≤90%(40℃)

6、外形尺寸:1500mm×700mm×1750mm

7、液压泵站:

1)系统额定压力0.8MPa

2)定量齿轮泵-电机1套:采用内轴一体式安装,结构紧凑,噪音低;定量

齿轮泵:额定流量6L∕min,压力2.5 MPa;电机:功率250W,调速范围01500r/min,外型尺寸:630mm×380mm×500mm

3)油箱:公顷容积45L;附有油温液位计、过滤器、空气滤清器、耐震压

力表,L-HL46号液压油;

8、液压元件:

采用透明工艺加工而成,最大工作压力2.0MPa。每个透明液压元件皆

配有底板,可方便、随意地安放在操作面板上。油路搭接采用快换接头,

而且采用透明软管,可清晰直观看见油路的流动,不漏油。

9、电器控制单元:

1)电源模块:电源部分别配有一个380V电压表、直流电压表、电流表,

监视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控

制液压泵站与气泵是否通电。配置急停按钮等,提供电气控制电路中的

AC220V交流电压、DC24V直流电压。

2PLC主机模块:主机选用三菱FX1S-20MR主机,12DC输入/8路继电器输出。

3)配有控制模块:PLC输入、输出模块;继电器模块;控制按钮模块;时间继电器模块等。

11、电磁换向阀:DC24V  .吸力3mpa

二、液压实验台主要特点:液压技术课程设计,以及可编程控制器(PLC)的学习及其基本应用实验等,是机电一体化专业不可多得的实验设备,掌握液压元件的结构,液压回路的控制原理及设计方法等。通过实验,掌握PLC可编程控制器的功能,控制原理及编程技巧等。

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等器件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。

3、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带"T"沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。

6、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比

较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

三、透明液压PLC控制基本实训回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路。

22、用单向阀的保压回路。

23、用换向阀的保压回路。

24PLC编程软件学习和使用

25PLC与计算机的通讯,在线调试、监控

26PLC控制的液压基本回路实训(优化控制)
