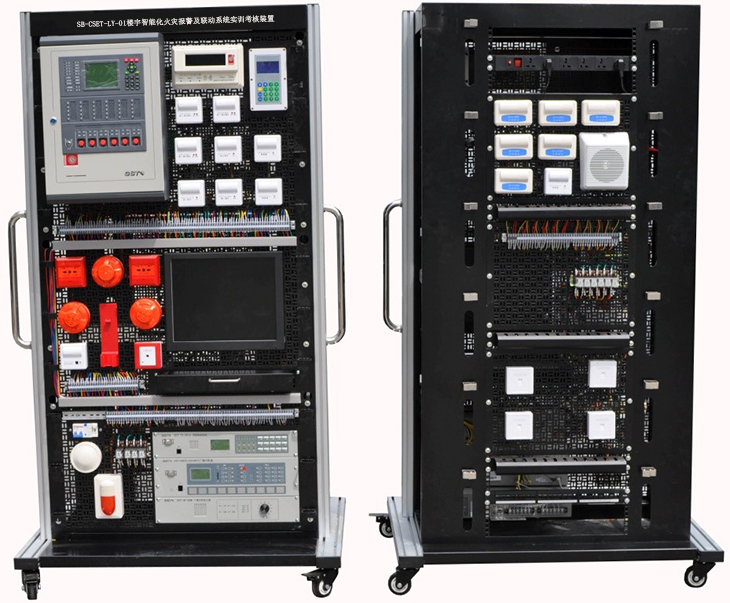

SB-CSET-LY-01楼宇智能化火灾报警及联动系统实训考核装置
1、楼宇智能化火灾报警及联动系统实训考核设备概述
楼宇智能化火灾报警及联动系统实训考核装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(3)整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
4)火灾报警控制器的接线、操作和编程；
5)火灾显示盘的接线和操作；
6)电子编码的设计和操作；
7)手/自动联动控制；
8)消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
9)火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
10)火灾自动报警监控管理软件的编程及操作；
11)桥架及其支架的安装和布线；
12)信息插座和机架设备的安装；
13)水晶头及跳线的制作和测试；
14)RJ45模块和配线架的压线和测试；
15)RJ45跳线的连接及链路的测试。
4、楼宇工程火灾报警及联动系统实训平台主要配置
|
序号 |
器材名称 |
数量 |
单位 |
备注 |
|
1 |
立式实训平台 |
1 |
台 |
|
|
2 |
网孔板安装模块 |
8 |
块 |
|
|
3 |
网孔板用膨胀固定件 |
100 |
个 |
|
|
4 |
线缆管理架 |
12 |
个 |
|
|
5 |
电源管理模块 |
1 |
台 |
|
|
6 |
嵌入式编程主机与显示器模块 |
1 |
套 |
|
|
7 |
火灾报警控制器（联动型） |
1 |
台 |
|
|
8 |
电子编码器 |
1 |
个 |
|
|
9 |
CRT接口卡 |
1 |
块 |
|
|
10 |
火灾报警监控软件 |
1 |
套 |
|
|
11 |
通信电缆 |
1 |
条 |
|
|
12 |
电话主机 |
1 |
台 |
|
|
13 |
广播功率放大器 |
1 |
台 |
|
|
14 |
分配盘 |
1 |
台 |
|
|
15 |
总线隔离器 |
3 |
个 |
|
|
16 |
火灾显示盘 |
1 |
个 |
|
|
17 |
非编码探测器输入模块 |
1 |
个 |
|
|
18 |
非编码点型感温探测器 |
2 |
个 |
|
|
19 |
终端器 |
1 |
个 |
|
|
20 |
点型光电感烟探测器 |
1 |
个 |
|
|
21 |
手动报警按钮 |
1 |
个 |
|
|
22 |
消火栓按钮 |
1 |
个 |
|
|
23 |
输入/输出模块 |
3 |
个 |
|
|
24 |
排烟阀模拟（继电器） |
1 |
个 |
|
|
25 |
声光警报器 |
1 |
个 |
|
|
26 |
消防电话专用模块 |
1 |
个 |
|
|
27 |
消防电话插座 |
1 |
个 |
|
|
28 |
固定式消防电话分机 |
1 |
个 |
|
|
29 |
手提式消防电话分机 |
1 |
个 |
|
|
30 |
消防广播模块 |
1 |
个 |
|
|
31 |
壁挂式紧急广播音箱 |
1 |
个 |
|
|
32 |
切换模块 |
6 |
个 |
|
|
33 |
排烟风机模拟 |
1 |
个 |
风机 |
|
34 |
排烟风机接触器模拟 |
1 |
个 |
继电器 |
|
35 |
信号输入模块 |
1 |
个 |
|
|
36 |
270℃防火阀模拟 |
1 |
个 |
继电器 |
|
37 |
消防水泵控制箱模拟 |
1 |
个 |
指示灯、继电器、开关 |
|
38 |
消防水泵模拟 |
2 |
个 |
风机 |
|
39 |
6位PDU电源 |
1 |
个 |
|
|
40 |
24位超五类非屏蔽插座配线架 |
1 |
个 |
|
|
41 |
8P8C超五类非屏蔽水晶头 |
20 |
个 |
|
|
42 |
超五类非屏蔽信息插座模块 |
4 |
个 |
|
|
43 |
单口86型信息面板 |
4 |
个 |
|
|
44 |
86型底盒 |
4 |
个 |
|
|
45 |
UTP超五类4对非屏蔽跳线 |
4 |
条 |
|
|
46 |
UTP超五类4对非屏蔽电缆 |
100 |
米 |
|
|
47 |
专用桥架 |
1 |
套 |
|
|
48 |
耗材及工具 |
1 |
套 |
各规格电线、常用电工工具及线缆测试仪等 |
