热泵家用空调系统,热泵家用空调设备

SBKT-RB04C热泵家用空调系统(包括软件)



一、概述

热泵家用空调系统,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级

热泵家用空调实验装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》等课程。

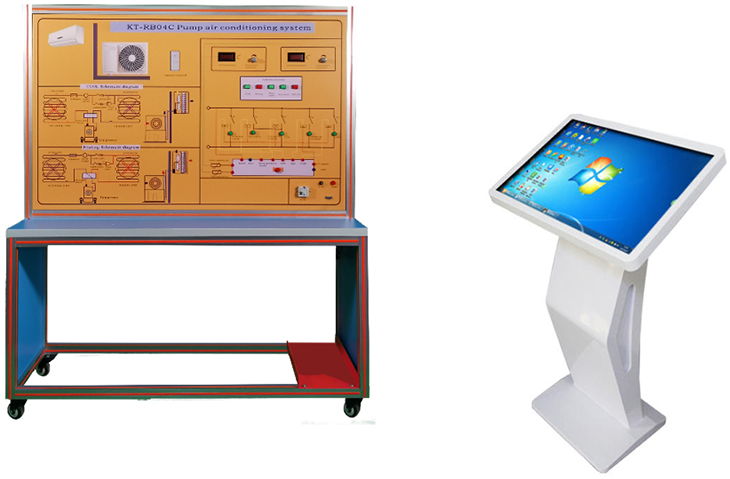

设备装置图片                                      操作电脑图片

二、热泵家用空调实验设备功能组成

教师和学生可以根据操作条件直接在面板上或通过个人计算机监控组件和模拟中央空调的控制原理。

个人计算机连续控制正在进行的模拟,并通过模拟和数字信号和仪表显示其数值;这样,学生就可以通过测量和测试继续进行故障排除。

台尺寸: 1500mm×500mm×1760mm,

触摸式一体教学平台,内装多功能教学软件,10点红外屏,处理器I3,硬盘:126T,尺寸:32,内存:4G,网络,无线

平均训练时间:10小时。

该系统提供了一个学生导航软件,允许学生通过个人电脑执行他们的学习活动,而不需要任何其他文件。

模拟器可以执行系统的研究带空气热泵的分体式固定空调器,用于制冷和加热环境分体式空调冷却和主机的实验执行和故障排除

该系统在彩色表示法的面板上表示,允许对系统循环、其组件和用于控制和调节的电气/电子电路进行完整的分析。

教学同步动画控制:软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系

*显示仪表:仪表将显示处理来自模拟电位器和上位机的控制模拟值。如温度,对比关系。

面板和电脑上有对应的指示灯。按钮,模式选择功能

三、技术描述

用于制冷和供暖环境的分体式、带空气热泵的固定式空调器由以下主要部件组成:

1)单相电机压缩机

2)冷凝器/蒸发器由单相电机排出

3)蒸发器/冷凝器采用单相电机通风

4)两个膨胀恒温阀

5)两个旁路止回阀

6)单稳式电磁阀,用于制冷循环逆转

7)液体罐

8)调整恒温器

9)内风扇转速选择器

10)总开关

11)冷却/加热选择器

12可以模拟内部和外部温度

13)可显示处理后空气的温度值

参数表

名称

Pump air conditioning SBstem

生产商

型号

SBKT-RB04C

上海硕博

主机

输入电源:

欧标:AC220V- AC250V±10%  50Hz



装置容量:

100W



外形尺寸长**

2000mm×500mm×1760mm



重量

165KG



包装尺寸长**

1580mm×580mm×1920mm



包装形式

木箱



通信模式

485



电流:

3A



结构

铝框架.型号4040铝材



电脑托盘平面尺寸

500mm×500mm



PLC控制模块

PLC-48/电压:24V/1A

模拟量:100-10V

485通信

广州亚控

仪表

0-10V/IN    电压:24V

上海硕博

指示灯

16D-24V



按钮

16D-24V,不带锁



四、实训项目

学习分体式空调系统制冷原理,

学习分体式空调系统热泵原理

学习分体空调控制原理

温度关系

电磁阀的原理
