2023年5月26日智能化电工职业技能等级考核平台

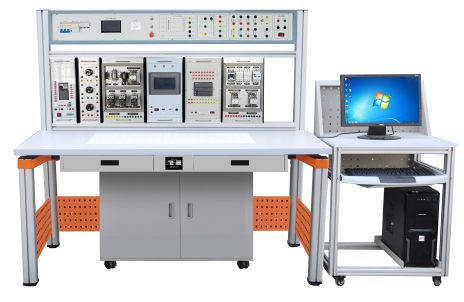

SB-ZNHDGT智能化电工职业技能等级考核平台

智能化电工职业技能等级考核平台适用于国家职业技能鉴定 "电工"职业工种（初级、中级、高级）职业技能实训鉴定。

1.外型

整体尺寸 1700×800×1800mm（±5%）；

2.设备结构

由实训台（内置电源）和实训桌两大部分组成。

采用优质冷轧钢板，表面采用亚光密纹喷塑料处理，经过除油、除锈、磷化、钝化、静电喷塑、高温固化等一系列表面处理，工艺色彩稳重,整机既坚固耐用又美观大方。设备采用钢制结构,台面采用康培特材质,结实耐用,方便管理。实训屏上部的不锈钢管材与电源箱体上的铝合金型槽组合成电工通用挂板固定结构；改变实训内容需要移动挂板时，可方便地在型槽中滑动，以便更好地配合实训；

实训桌桌面采用25mm黑色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训◆台架移动；实训桌储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整。

实训台设计台式电脑放置空间，配备双主机空间，双鼠标键盘抽屉，双显示器支架设计，灵活调整位置方便实训。

3设备特点

◆综合性强：可以兼顾电工初级、中级、高级职业技能部分实操练习、鉴定模块要求。

◆实用性强：具备照明实训、电气线路安装、电力拖动实训、PLC实训功能，能够完成学员的对电气控制线路的认识、设计、安装、调试、检修等多种技能的实训。

◆安全性强：每个工位配有带漏电保护的空气开关、熔断器以确保使用安全，每个工位的电源都带有短路和过流保护且相互独立，互不影响，同时配备了实验管理器误操作记录装置。

网孔板采用优化算法的网孔规格与排列，能增加固定点的数量与网板的强度。

采用新型的"网孔板用膨胀固定件"，配合自攻螺丝快速完成对器件的固定，更接近工程实际应用。

装置扩展性强，套件丰富，可根据后期教学需求另购套件进行实训升级。

4.电源

◆交流电源: 配置线电压380V和相电压220V两种电源，设有单、三相电源插座。

◆直流固定电源：配置直流±5V、±12V、±15V。

◆可调直流输出：配置0～24V/2A连续可调直流输出（带有指针电压、指针电流表实时监控电源变化）；

◆整流二极管: 配置整流二极管，用于能耗制动电路。

◆各种规格的电阻: 配置75Ω/75W功率电阻，用于降压启动电路。配置10Ω/25W功率电阻，用于能耗制动电路。

保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

◆指纹登录系统：通过指纹模块，录入对应的考生信息使之匹配起来，通过指纹的录入，对该设备进行一个通电和断电的操作。

5. 智能化电工职业技能等级考核平台配置清单

◆电力拖动挂板：配置三相漏电保护断路器、3P熔断器、1P熔断器、时间继电器、指示灯、交流接触器、热继电器、按钮、急停开关、端子排等（接触器、继电器采用施耐德）；采用端子接线方式。

◆电力拖动扩展挂板：配置行程开关、主令开关、万能转换开关、交流接触器、热继电器、电子时间继电器、指示灯、按钮、端子排等（接触器、继电器采用施耐德）；采用端子接线方式。

◆电气网孔板：配置600mm×700mm把手，端子排、安全插座；采用端子接线方式。

照明挂板：配置透明式电能表、四位灯开关、启辉器、整流器、灯管、指示灯、端子排等；采用端子接线方式。

◆LED单答题器：与智能化实训考核挂板匹配。

◆车床电路智能化实训考核挂板：配置三相漏电保护开关、按钮、主令开关、指示灯（黄、绿、红）、3P熔断器、1P熔断器、交流接触器、变压器380V/127V 36V、热继电器、号码异形管、安全插座、把手、导轨20cm、智能考核板、线路板等，让学员掌握车床的电气工作原理及其排故技能，与答题器配合可完成智能化实训考核（接触器、继电器采用施耐德）。

◆铣床电路智能化实训考核挂板：配置三相漏电开关、按钮开关、主令开关、指示灯（黄、绿、红）、3P熔断器、1P 熔断器、交流接触器、变压器（380V/127V、380V/36V）、热继电器、杆式电阻、号码管、安全插座（黄、绿、红、蓝、黑）、把手、导轨15cm、接线端子、智能考核板，让学员掌握铣床的电气工作原理及其排故技能，与答题器配合可完成智能化实训考核（接触器、继电器采用施耐德）。

◆实训电机：配置M2002-A、M2003-A、M2004-A

◆维修电工电力拖动仿真软件：满足学员对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。

◆智能化考核软件：具有教师把考核要求由计算机传输到智能化实训考核单元上，并产生故障，学员根据故障现象分析与判断并输入代码，考核系统自动完成评分、恢复故障等功能。

◆机床模拟考核软件：考核软件具有介绍多种机床的工作原理、线路结构等功能。使用计算机模拟设故障考核。

◆可编程控制器挂板：配置三菱主机挂板模块，将PLC上所有接点接到控制面板的安全插拔头上，通过面板开关独立使用；

◆触摸屏单元：配置触摸屏7寸彩色

◆三菱变频器挂板：配置包括采用三菱变频器、安全插座、把手、铁制挂板；将变频器上所有接点接到控制面板的安全插拔头上，通过变频器面板开关可独立使用；也可以将变频器与PLC配套使用。
