电机故障诊断与维修检测实训考核装置,机电设备故障诊断与维修

SBDJCS-1电机故障诊断与维修检测实训考核装置

电机故障故障诊断与维修检测实训考核装置是《电机故障诊断及修理》可供电机使用和维修人员及相关技术人员、电机生产企业售前和售后服务人员使用,电机设计和制造部门的工程技术人员及职校、技校,高职高专机电类专业学生必须掌握的一门实践性很强的专业独立实践课,课程的基本理念通过本课程的教学,使学生在理论知识与实践相结合的情况下初步学会用数控机床中常用的检测技术与方法去分析现象,故障定位,并学会用基本方法去排除常见故障,培养学生成为在机电设备诊断与维修方面具有基本分析能力与解决问题能力的技术人才。

《电机故障诊断及修理》以常用的中小型三相交流异步电动机、单相交流异步电动机和直流电机的常见故障分析判定、修理技术及常用数据,以及检查和试验方法,直观地展现了复杂的技术问题和操作工艺,《电机故障诊断及修理》内容均来自于国内有丰富经验的电机制造和修理企业,因而具有很强的可操作性。

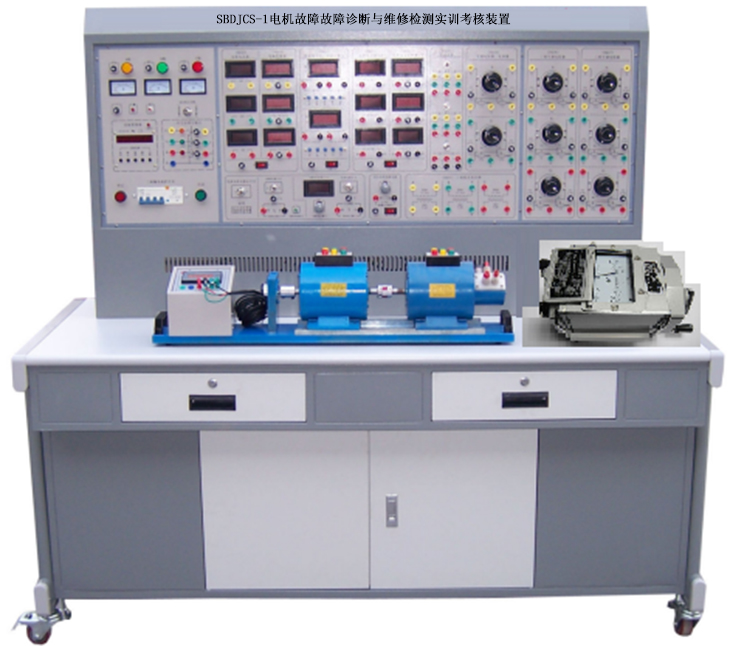

（电机故障故障诊断与维修检测实训考核设备外形参考图片）

一、技术参数

1、输入电压：三相四线制380V±10%? 50Hz

2、工作环境：环境温度范围为-5℃～＋40℃相对湿度＜85%（25℃）海拔＜4000m

3、装置容量：≤1.5kVA

4、安全保护：具有过流、漏电、短路、超量程等

二、装置的配置

实训装置由电源控制屏、实训桌、仪表及连接导线等组成。

（一）电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

1、交流电源部分

提供三相0～450V可调交流电源,同时可得到单相0～250V可调的交流电源,配有一台三相同轴联动自耦调压器（规格1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置,当相间、线间过电流及直接短路均能自动保护,克服了更换保险丝带来的麻烦,并具有过流声光告警。控制屏的供电由启停按钮进行控制,具有漏电声光告警等功能；配有指针式交流电压表,可方便地指示三相电网和三相调压输出的每一相的线电压。

2、直流电源部分

220V/0.5A直流电源一组,具有短路保护功能；

0～240V/3A可调直流高压电源一组,具有过压、过流及短路保护功能

3、设置故排、排除故障模块

该模块设有设故区和排故区,设故区可对单相异步电机、三相异步电机、同步电机、直流电机的常见电气故障进行设置；排故区可让学生动手进行故障测试,并把测试出的故障加以排除,从而提高学生的电机检测技能。

4、电机模块部分

配有单相电容运转异步电动机、三相鼠笼式异步电动机、同步电动机及直流并励电动机,设有对应电机控制及运行状态指示,在电机短路故障模拟时能迅速的切断电源,以保护设备的安全使用。

（二）实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为加厚钢板喷塑,结构坚固,形状似长方体封闭式结构,造型美观大方；设有抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个舒适的工作台面。实训桌底部装有四个万向轮和紧固机构,便于移动和固定。

（三）仪器仪表

1、交流数字电流表（三只表）：测量范围0～5A,带有毫安、安培指示（量程自动判断,自动切换）,输入阻抗为0.5Ω,精度0.5%±5字,具有超量程报警、指示及切断总电源等功能。

2、交流数字电压表（一只表）：测量范围0～500V（量程自动判断,自动切换）,输入阻抗1M,精度0.5%±5字,具有超量程报警、指示及切断总电源等功能。

3、直流数字电流表（两只表）：测量范围0～5A,带有毫安、安培指示（量程自动判断,自动切换）,输入阻抗为0.25Ω,精度0.5%±5字,具有超量程报警、指示及切断总电源等功能。

4、500V等级兆欧表。

5、便携式数字万用表

6、直流数字电压表（一只表）：测量范围0～500V（量程自动判断,自动切换）,输入阻抗10M,精度0.5%±5字,具有超量程报警、指示及切断总电源等功能。

★（四）无线智能考核系统（与机床电路配套考核）

采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离, 避免复杂连线干扰控制器,系统更加可靠。

驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。

手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的。

手持移动控制终端不联网时可作单机操作,当带驱动模块的无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

可通过PC机或平板电脑控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。

用户可选择通过无线或RS-232串口通讯与其它配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

（五）实训导线及配件

采用高可靠护套结构手枪插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。

一、实训项目

（一）直流电动机实训

1-1直流电动机知识的概述

1-2直流电动机认识实训

1-3直流电动机的启动

1-4直流电动机的调速

1-5直流电动机的换向

1-6直流他励电动机绝缘电阻的测量
