SB-GYZDT工业自动化实训平台

一、工业自动化概述

工业自动化实训设备采用网孔板机构，系统硬件模块大部分安装在网孔板上，安装便捷，可培养学生安装、接线的操作能力，提高学生实际动手能力，同时用户可根据实际的需要增减相应的模块，实现二次设计和开发。

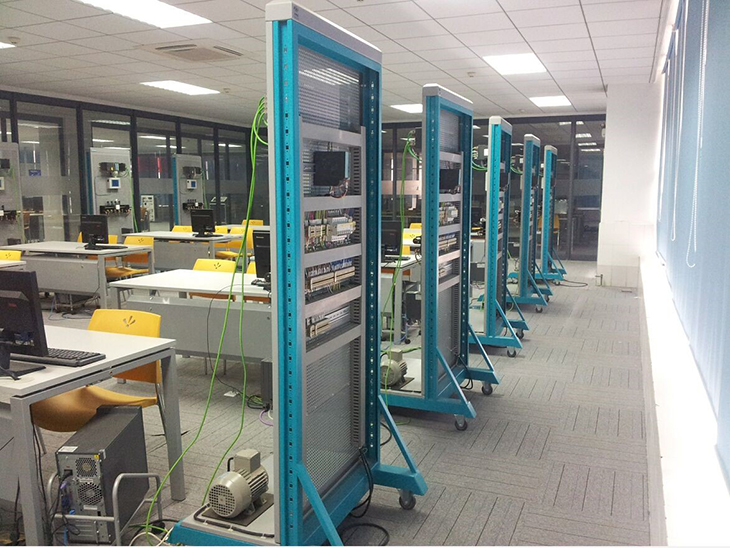

参考图（实物图为准）

二、技术性能

1.输入电源：单相～220V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.0kVA

4.外形尺寸：900mm×600mm×1800mm

三、控制板

控制板整体是由钢材框架、网控板、组建面板、电气保护搭建而成。

组件面板采用铝质喷塑、凹字烂板工艺，不易发生变形和磨损，面板上标有名称，指示明确，操作、维护方便；

钢材框架与网控板均采用双层亚光密纹喷塑结构，网孔板上可以根据任务要求调整上面安装的设备，自动化设备包括PLC、人机界面、变频器、工业交换机、导轨式开关电源等目前工业控制系统上最常用的设备，完成电气控制线路的连接。

四、电气保护包含一下功能：

1)短路保护：

自动重合闸漏电保护器在电流大于额定电流的3倍时，自动重合闸漏电保护器在0.1秒内断开，比一般的空气开关或保险丝快10倍以上保证设备的安全性。

2)漏电保护：

线路发生15～30mA的漏电时，自动重合闸漏电保护器在0.1秒内断开。（漏电不动作电流：15mA，漏电动作电流：30mA。）

3)过流/载保护：

电流大于额定电流1.15倍时，自动重合闸漏电保护器将在3S内断开；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电保护器即断开实施保护。

4)过压保护：

供电电压高于280V±5V时，自动重合闸漏电保护开关断。电压降回正常后，自动重合闸漏电保护器自动合闸通电。

5)欠压保护：

供电电压低于150V±5V时，自动重合闸漏电保护器断开。电压回升正常后自动重合闸漏电保护器自动合闸，通电运行状态正常。

6)合闸前检测：

自动重合闸漏电保护器在合闸前对线路电压进行检测，当供电电压异常过压、过压情况时，将封锁合闸并报警；故障未经排除，则无法合闸通电。当故障排除时，开关将自动合闸通电。

7)自动重合闸特性：（可调试）

线路发生瞬间漏电或瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸漏电保护器立即断开；故障过后，线路如是安全，自动重合闸漏电保护器会自动重新合闸通电。合闸次数为无限次

8)防(浪涌）雷保护：

标称10KA（8/20us）残压小1200v；

独有雷击能量检测功能，强雷击时跳闸，断开线路与设备连结，实现设备防雷；变压器隔离供电+线性电源+压敏器件，工作电源采用抗雷击能力较强的线性电源多重措施分别作用，有泄、有堵，实现自身设备的可靠抗雷击防护

9)手动通断性能：

(1)手动按下试验按键漏电时，零线与火线相应断开，无输出。60秒后自动合闸，自动重合闸保护器工作状态正常。

(2)手动关闭电源开关后，两路继电器同时断开，无输出。通断动作时间少于0.1秒。重新起动开关电源，两路同时输出。
