机电设备故障诊断与维修 ,电机故障诊断与维修检测实训考核装置

SBDJCS-1电机故障诊断与维修检测实训考核装置

电机故障故障诊断与维修检测实训考核装置,电设备故障诊断与维修实训室共配备了如下设备：万用表等电气检测仪表、百分表等机械量具、振动检测仪、温度检测仪、噪声检测仪等仪器仪表类设备；脉冲冷焊修复机、废旧齿轮减速机等机械失效零部件修复设备；废旧普通机床、台钻、虎钳、减速机等典型机电设备。为学生提供机电设备电气故障诊断与维修、机床机械零部件装配与检测调整、机械设备维修与安装、机电一体化等课程配套教学实训。为机电设备维修与管理、机械设计与制造、电梯工程等专业学生动手提供平台。电动机故障的修理是工农业生产中经常遇到的实际问题。为了普及电动机修理知识以提高检修质量，《电动机常见故障修理》系统地介绍了普通交、直流，单、三相电动机及几种特殊电动机常见故障的检查与修理。《电动机常见故障修理》取材于现场经验而且理论联系实际，故可供广大电机使用、维护和修理人员，以及职业中专、技校师生工作、学习时参考。

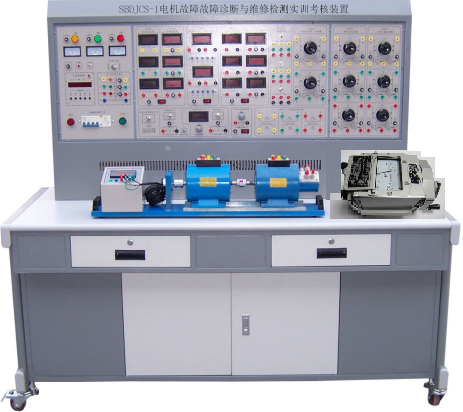

（设备外形参考图片）

一、技术参数

1、输入电压：三相四线制380V±10% 50Hz

2、工作环境：环境温度范围为-5℃～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3、装置容量：≤1.5kVA

4、安全保护：具有过流、漏电、短路、超量程等

二、电机故障故障诊断与维修检测实训装置的配置

实训装置由电源控制屏、实训桌、仪表及连接导线等组成。

（一）电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)

1、交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了更换保险丝带来的麻烦，并具有过流声光告警。控制屏的供电由启停按钮进行控制，具有漏电声光告警等功能；配有指针式交流电压表，可方便地指示三相电网和三相调压输出的每一相的线电压。

2、直流电源部分

220V/0.5A直流电源一组，具有短路保护功能；

0～240V/3A可调直流高压电源一组，具有过压、过流及短路保护功能

3、设置故排、排除故障模块

该模块设有设故区和排故区，设故区可对单相异步电机、三相异步电机、同步电机、直流电机的常见电气故障进行设置；排故区可让学生动手进行故障测试，并把测试出的故障加以排除，从而提高学生的电机检测技能。

4、电机模块部分

配有单相电容运转异步电动机、三相鼠笼式异步电动机、同步电动机及直流并励电动机，设有对应电机控制及运行状态指示，在电机短路故障模拟时能迅速的切断电源，以保护设备的安全使用。

（二）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为加厚钢板喷塑,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个舒适的工作台面。实训桌底部装有四个万向轮和紧固机构，便于移动和固定。

（三）仪器仪表

1、交流数字电流表（三只表）：测量范围0～5A，带有毫安、安培指示（量程自动判断，自动切换），输入阻抗为0.5Ω，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。

2、交流数字电压表（一只表）：测量范围0～500V（量程自动判断，自动切换），输入阻抗1M，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。

3、直流数字电流表（两只表）：测量范围0～5A，带有毫安、安培指示（量程自动判断，自动切换），输入阻抗为0.25Ω，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。

4、500V等级兆欧表。

5、便携式数字万用表

6、直流数字电压表（一只表）：测量范围0～500V（量程自动判断，自动切换），输入阻抗10M，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。

★（四）无线智能考核系统（与机床电路配套考核）

采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。

手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的。

手持移动控制终端不联网时可作单机操作，当带驱动模块的无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。

可通过 PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。

用户可选择通过无线或 RS-232 串口通讯与其它配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

（五）实训导线及配件

采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

（六）、配套教学数字资源（共1套）

★1、免费赠送配套教学数字资源

（一）：电工作业培训教学软件（用电安全与触电急救仿真教学软件），正版软件，可提供软件著作权专利证书。

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实训单元，72个实训项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

★2、免费赠送配套教学数字资源

（二）：维修电工实训考核教学软件，正版软件，可提供软件著作权专利证书。

软件内容包含电工基础常识、电工工具、电工识图、电工仪表、电工照明电路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工艺、故障排除、连线，PLC模块等100多个实验内容，学校可以根据学生学习进度选择相应的训练模块进行训练。利用生动的动画演示，配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提示进行相关操作；具有与设备一致的实验项目和实物元件介绍；具有实验目的的描述、实验器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线，模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模，通过美工处理，整体画面美观大方。通过软件的教学及仿真，能激发学员的思维、增强学员的感性认识，更好地剖析教学的重点、难点。软件中的项目内容和相关，学生在去实验室之前，就可以对实操项目在理论和感观上有个初步的认识。

★3、免费赠送配套教学数字资源

（三）：电机与变压器仿真教学软件，正版软件，可提供软件著作权专利证书。

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实训单元，共18个典型的实训项目，每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实训，并可在此基础上实现技能考核。

三、电机故障故障诊断与维修检测实训项目

（一）直流电动机实训

1-1直流电动机知识的概述

1-2直流电动机认识实训

1-3直流电动机的启动

1-4直流电动机的调速

1-5直流电动机的换向
