SB-AET可编程控制器,自动化教学装置
一、概述
可编程控制器,自动化教学装置,PLC实训装置集可编程控制器、编程软件、仿真实训教学软件、实训模块、实物、继电控制模块、电机实操板等于一体,配备的主机采用西门子S7-1500/1200/200系列PLC、触摸屏、变频器等控制对象,并提供实验所需的各种交流电源、直流电源、信号源等,深入浅出PLC逻辑编程的思路,完成PLC的通信、闭环与控制。
可直观地进行PLC基础知识、项目式编程技术、PLC电机控制技术、变频调速技术、PLC变频调速控制、触摸屏组态与控制技术、工业通讯技术、工业网络控制与继电控制。适用于机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业的学习训练。针对的课程有《可编程控制器技术》、《PLC、变频器与触摸屏技术》、《自动控制综合应用技术》、《电气及PLC控制技术》、《PLC及其应用》、《触摸屏组态控制技术》、《触摸屏技术及应用》等。装置适合于高等院校、职业院校、技工院校、职业培训学校、鉴定站的实验操作、技能鉴定考核。
提供实验所需的电源与信号均具备过载与短路保护,实验项目模块化设计,便于更新与扩展,模块可采用EK插放式结构与人机卧式放置,并采用回路式电路图设计,良好的人机交换可更方便进行教学项目的实施。

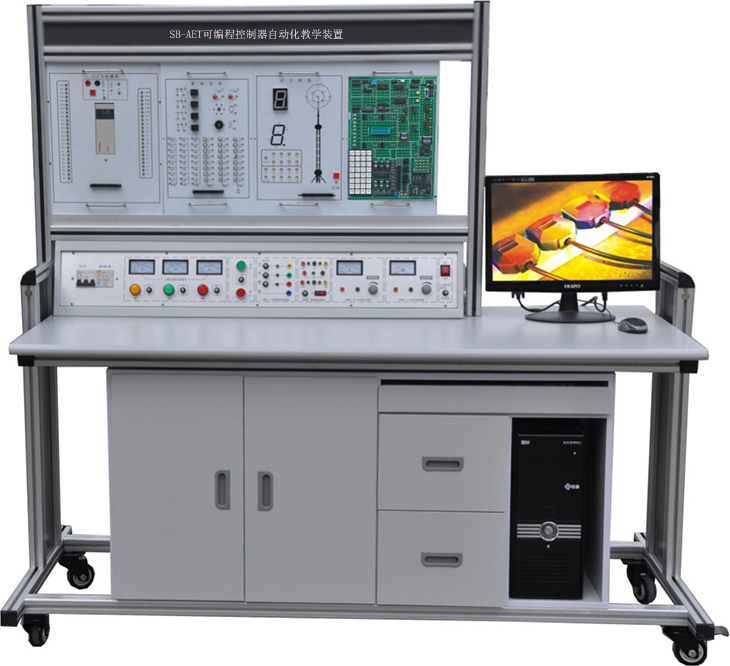

参考图
二、PLC实训系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台控制箱技术指标
1、电源
1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出交流220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
B组:直流电压24V/2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
C组:低压直流稳压电源,电压+12V/-12V输出,电流2A。
D组: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。
E组:恒流源,提供0-20mA恒流源
F组:单相市电输出,供用户自备仪器使用。
四、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：16点输出16点
◆型号：西门子S7-1500PLC
◆输出电压：直流24V,电压表指示
◆利用应用软件编程
◆电源输入：交流380V,50Hz
1）功能包括
◆ 交流电源输入区
◆PLC主机 、编程电缆
◆LED发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A,24V2A
◆PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
3）PLC主机一般采用德国原装的西门子系列主机。如用户要求时也可配备其他型号主机。
4）实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
五、实验桌：铝木结构,采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
六、PLC可编程控制器实验演示挂箱
该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成,箱体结构合理,工艺先进,美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,每套演示装置主要由六块实验挂箱组成十七个实验内容,它们的型号分别为：
功能单元一：
SB001交通信号灯PLC自动控制
SB002机械手控制
SB003多种液体混合控制
SB004自动送料装车
功能单元二：
SB005天塔之光
SB006艺术彩灯
SB007 LED数码管显示
SB008步进电机的PLC控制
功能单元三：
SB009自动售货机模拟控制
SB010自控轧钢机模拟控制
SB011水塔水位控制
SB012自动成型模拟控制
功能单元四：
SB013洗衣机控制
SB014电镀生产线控制
SB015邮件分拣机控制
功能单元五：
SB016电机的PLC控制
SB017基础实验
功能单元六：
SB018四层电梯控制
功能单元七：传感器与直线运动实验插箱
-霍尔式、光电式、电感式等各种传感器的应用,直流电机拖动直线模组,可直观了解运动与限位控制要求；
-配置：直流电机、直线模组、最小限位开关、最大行程限位开关、原点检测开关；
-限位位置可自由调节；
功能单元八：传感器及运动控制实验插箱
-传感器类型：光电式、霍尔、电感式（电容）式传感器；
-目标：各种类型传感器开关工作原理、使用方法,结合直流电机拖动回路进行系统训练;
-直流电机拖动指示圆盘进行圆周旋转,可直观了解运动与限位控制要求；
-配置：直流电机、圆周指示、最小限位开关、最大行程限位开关、原点检测开关；
功能单元九：步进运动控制系统模块
-独立完成步进电动机驱动系统的入门,同时可进行外围大功率步进电动机的项目式应用；
-输入电压：DC24V;
-输出扭矩：0.55Nm；
-★主要配置：步进电机驱动、步进电动机、脉冲信号源等;
-将电脉冲转化为角位移的执行机构;
-脉冲信号源：2×1Hz-150kHz,脉宽可调,数码显示;
-驱动器保护：过流、过压、欠压、短路等保护;
功能单元十：温度控实验插箱
-PLC模拟量AI、AO的入门与提高；
-PLC的PID程序设计；
-PLC的PID调节控制；
-最佳PID曲线调节；
-PT100温度变送器,反馈信号：0-10V；
-指针式温度表头,方便观察温度升降趋势；
-放置形式：EK插放、卧于桌面可实现人机交换；
-4mm安全插座；
功能单元十一：速度控制实验插箱
-PLC高速计数、模拟量AO的入门与提高；
-模拟量或开关量控制直流电动机的运行；
-旋转编码器检测直流电机转速；
-可使用直流电机调速器调节电机转速,给定信号：0-10V；
-旋转编码器脉冲隔离(集电极开路),反馈信号：AB脉冲；
七、PLC实训实验项目
（一）、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22.变频器的参数设置
23.变频器外部端子控制
24.变频器的模拟量控制
25.传感器的运用
26.温度的数据处理运用
27.步进电机的脉冲控制
28.触摸屏的基本画面编辑
29.触摸屏的通讯设置
八、PLC综合实验装置配置清单
名称 |
型号 |
数量 |
单位 |
备注 |
实验屏 |
1 |
台 |
铝合金 |
|
电源控制箱 |
1 |
台 |
钢质喷塑 |
|
实验桌 |
1 |
张 |
铝木结构 |
|
PLC主机 |
CPU1511C-1PN |
1 |
套 |
|
变频器 |
G120C变频器 |
1 |
台 |
|
触摸屏 |
TPC7062TI |
1 |
台 |
|
学生凳 |
2 |
张 |
塑钢结构 |
|
通讯电缆 |
网线 |
1 |
根 |
|
实验挂箱模块（面板为整块敷铜板经特殊工艺加工能而成 ,因而连线少,接触可靠,故障率低,美观大方） |
功能单元一 |
1 |
块 |
硕博 |
功能单元二 |
1 |
块 |
＂ |
|
功能单元三 |
1 |
块 |
＂ |
|
功能单元四 |
1 |
块 |
＂ |
|
功能单元五 |
1 |
块 |
＂ |
|
功能单元六 |
1 |
块 |
＂ |
|
功能单元七 |
1 |
套 |
＂ |
|
功能单元八 |
1 |
套 |
＂ |
|
功能单元九 |
1 |
套 |
＂ |
|
功能单元十 |
1 |
套 |
＂ |
|
三相鼠笼式异步电机 |
1 |
台 |
||
软件 |
演示板原程序及西门子编程软件 |
1 |
套 |
|
PLC组态软件教育版 |
1 |
套 |
||
说明书 |
上册/下册 |
1 |
本 |
＂ |
专用导线 |
红色 |
10 |
根 |
＂ |
黑色 |
1 |
根 |
＂ |
|
黄色（短线） |
10 |
根 |
＂ |
|
蓝色（短线） |
10 |
根 |
