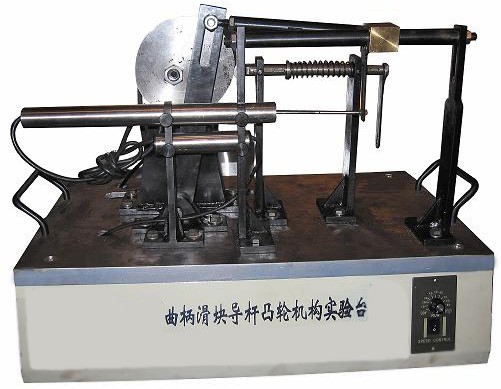

曲柄滑块导杆凸轮机构实验台
SBQD-C型曲柄滑块导杆凸轮机构实验台
一、实验内容
1、曲柄滑块、曲柄导杆滑块机构、凸轮机构的实物拼装。
2、检测滑块的位移、速度、加速度。并实时显示变化曲线。
3、检测凸轮的速度、加速度、角速度。并实时显示变化曲线
4、连杆上点的运动轨迹分析
二、主要技术参数
1、供电电源：220V/50HZ；
2、90YY(YS)-90F直流带齿轮减速机电机功率：125W
3、凸轮基圆半径60mm，最大升程30mm，滚子半径8mm
4、曲柄摆角31度，曲柄长度30-50可调；导杆长度200-250可调，连杆长度180-250可调，滑块最大行程130mm
5、光栅角位移传感器：1000栅
6、直线位移传感器：160L
7、外型尺寸：700×480×420mm
8、电机调速范围：0-250r/min
9、随机工具及附件各一套
三、性能特点
1、可进行曲柄滑块机构及曲柄导杆滑块机构、凸轮机构的拼装。
2、比较曲柄滑块机构及曲柄导杆滑块机构的性能差别。
3、可对各种运动规律（8种）的直动从动杆凸轮机构的运动进行比较。
4、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。
5、检测系统集数据采集与电机调节控制于一体。检测系统采用先进的AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定。
6、该系统配套软件以AVR为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
7、驱动直流电机可进行无级调速，以满足实验机构的不同运动要求。
|
